KCDQT-04A型電氣安裝與維修實訓考核裝置

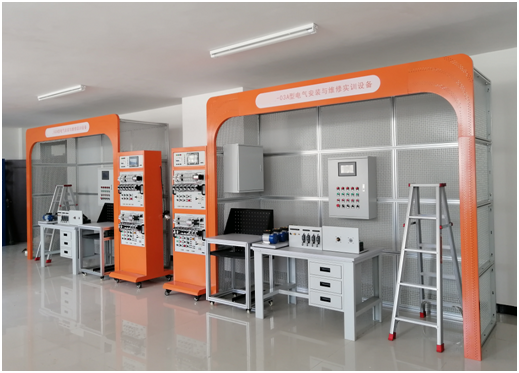

一、設備圖片：
二、設備概述
本實訓考核裝置參照世界技能大賽有關標準，并結合職業學校實訓教學進行設計開發。針對職業學校電氣、自動化、機電等專業技術基礎課實訓要求，結合工廠電氣安裝和室內電氣安裝等維修電工和電氣安裝工實訓鑒定要求，開發的一種通用實訓平臺。適合職業學校培養行業所需，具有實際操作技能和工程施工能力的專業人才和初級管理人員。裝置采用鋼制網孔板和鋁合金型材組成基礎架構，較真實的反映施工現場。配備有專用電源控制柜，施工工具線路與學生實訓操作線路安全分離，控制電路電源的緊急停止及多路安全保護 措施使設備具有極高的安全可靠性。
裝置包含工業電氣設備安裝架、電源配電箱、照明套件、電氣控制箱、電機及驅動裝置、指令與指示元件、 PLC、變頻器、觸摸屏、線路器材、電工工具、工具移動車、工具柜等。采用開放式、模塊化、多樣化、 標準化設計。通過電氣系統的設計、布局安裝、接線、程序設計、調試、運行、故障維修等操作，使學生 掌握電氣設備安裝、調試運行、維護等綜合能力。
三、技術參數
1.工作電源：AC380±10％（三相五線）50Hz
2.額定功率： 0.8KW
3.環境溫度：－10℃ ～40 ℃
4.相對濕度：≤85%
5.安全保護：電流型漏電保護、過流短路保護、失壓保護、隔離變壓器保護
6.外形尺寸：L3010×W1000×H2460mm
7.設備重量：200kg
8.PLC：主機 FX3U-16MT-ES/A，擴展模塊FX2N-8EYR
9.變頻器：三菱FR-D740S-0.75K-CHT
10.伺服電機：交流伺服電機HG-KN23J-S100，驅動器 MR-JE-20A
11.步進電機：步進電機SL57STH56-2804A，驅動器DM542S
12.異步電機：三相交流異步電動機180W/380V 6個頭
13.雙速電機：雙速電機 YSD7124/2 180W/380V
14.實訓柜：含X62WT68CA6140Z35四種機床電路
四、產品結構
該設備主要由模擬房、實訓柜、裝配桌、電腦桌、模塊架、伺服電機模塊、步進電機模塊、雙速電機模塊、交流異步電機模塊、傳感器模塊、電源電源箱模塊、電氣控制箱模塊、工具配件組成。
1、模擬房 整體用鋁型材作骨架，中間用網孔板連接，方便安裝各種實訓配件和模塊。網孔板用2mm厚冷軋板數控沖孔折彎后，表面靜電噴涂；模擬房上方弧型設計，整體外形美觀大方，
2、實訓柜、裝配桌、電腦桌、模塊架用冷軋鋼板精數控精加工而成，表面靜電噴涂。其中實訓柜內含X62 、T68、CA6140、 Z35四種機床電路和故障設置；裝配桌底部帶抽屜柜，結構穩固實用，外形美觀；模塊架內分多層可拆裝，可存放各種實訓模塊。
3、智能考核單元：采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。
? 控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離， 避免復雜連線干擾控制器，系統更加可靠。
? 驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
? 手持移動控制終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對 話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。
? 手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持 移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
? 可通過 PC機或平板電腦 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與 學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)
? 可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置。可根據需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置?？筛鶕?jù)用戶使用要求調整故障設置點的數量和故障設置類型。
? 所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
? 用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
（4）實驗用電智能安全調控裝置要求
1）、特點
當智能控制系統檢測到有漏電或觸電情景出現時，智能控制系統在0.1秒斷開連接，保證人身和財產安全；智能控制系統本身有故障指示燈，用戶可根據智能控制系統故障指示燈顯示判斷出當前故障狀態，便于處理；智能控制系統有掛鎖功能，需要檢修時，在掛鎖位置上鎖，防止他人上電，檢修更安全。可以采集現場輸出型裝置數據，通過多種物聯網通信方式上傳至云端，實現本地設備的遠程監控。
2）、功能
基于物聯網實驗室安全用電智能控制系統，可進行用電數據采集、統計、存儲、分析、查詢等。運用前端數據可視化技術將實時的用電數據展示在平臺上，并以圖表的形式提供可視化的用電信息查詢功能；運用數據庫技術實時監測用電設備和線路運行狀況，對異常狀況及時告警，從而預防電氣火災；運用用電系統故障定位技術及時發現并精準定位用電故障點，自動生成故障報告，協助用戶第一時間修復用電系統故障；運用電能質量監測技術實時分析和評估電能質量問題，并提供定制化的治理方案，協助用戶獲得優質電能；運用大數據技術和行業數學模型統計、分析并挖掘基礎的用電數據，基于數據發掘節能潛力，從而提供能效優化方案。滿足用電管理系統可視、安全、可靠、優質和經濟的智慧用電模塊需求。
3）、基于物聯網實驗室安全用電智能控制系統由執行裝置與網機組成，技術參數分別為：
（1）執行裝置技術參數
（1）極數：3P+N
（2）脫扣特性：C（5-10）In D（10-14）In
（3）額定電流：In 6A、10A、16A、20A、25A、32A、40A、50A、63A
（4）額定電壓：Ue AC 230V/400V
（5）額定頻率f：50Hz
（6）額定短路分?jǐn)嗄芰Γ篒cu10kA
（7）殼架等級額定電流：Inm63A
（8）缺相保護：設備防燒毀保護模式
（9）漏電保護：元器件損壞保護模式
（10）過載保護：電流過大防燒毀模式
（11）短路保護：碰線防燒毀模式
（12）掛鎖保護：便于維修安全
（13）過溫保護：可監測線路溫度
（14）過欠壓保護：防止造成人身事故和機械設備損壞
（15）漏電或觸電時0.1秒斷開
（16）故障指示燈，便于查看工作狀態
（17）掛鎖功能，檢修更方便
（2）網機技術參數
（1）內置STM32F103C8T6主控芯片
（2）外置8M無源晶振
（3）采用SP3485作為485通信芯片
（4）485防浪涌保護
（5）標準RS485接口，可直接串口設備
（6）智能型數據終端，便捷實現數據傳輸功能
（7）提供強大的中心管理軟件，方便設備管理
（8）提供便捷的軟件升級和固件更新服務
（9）提供數據庫數據備份，方便查看歷史數據
（10）尺寸：89mm*67.5mm*20.5mm
（11）重量：70g
（12）電源：AC220V
（13）功耗：1.5W
（14）工作溫度：-25℃ - +70℃
（15）工作濕度：95%
（16）WiFi版最大下行傳輸速率：64kbps
（17）WiFi版最大上行傳輸速率：32kbps
五、KCDQT-04A型電氣安裝與維修實訓設備成套配置清單
序號 | 物料名稱 | 規格型號 | 單位 | 數量 | 備注 |
1 | 主體框架 | 套 | 1 | ||
2 | 模塊架 | 4層貨架 | 套 | 1 | |
3 | 機床電路考核柜 | 臺 | 1 | ||
4 | 裝配桌 | 張 | 1 | ||
5 | 電腦桌 | 張 | 1 | ||
6 | 電源配電箱 | 500×600×250mm | 個 | 1 | |
7 | 電氣控制箱 | 500×700×230mm | 個 | 1 | |
8 | 傳感器模塊組件 | 個 | 1 | ||
9 | 步進電機模塊組件 | 驅動器DM542S DC24V+電機SL57STH56-2804A | 個 | 1 | 安裝與一體 |
10 | 伺服電機模塊組件 | MR-JE-20A+HG-KN23J-S100含線 | 套 | 1 | |
11 | 雙速電機模塊 | 個 | 1 | 安裝與一體 | |
12 | 6頭三相異步電機模塊組件 | 套 | 2 | ||
13 | 產品配件包 | 套 | 1 | 二級配置清單 | |
14 | 機床考核掛板 | X62 、T68、CA6140、 Z35 | 套 | 1 | |
15 | 指導書 | 本 | 1 | ||
16 | 光盤 | 盤 | 1 | ||
17 | 實訓導線 | 4mm雙圈 1米 黃綠紅黑藍 | 條 | 各1 | |
18 | 實訓導線 | 4mm雙圈 1頭焊插針 1米 黃綠紅黑藍 | 條 | 各2 | |
19 | 實訓導線 | 4mm雙圈 0.2米 黃綠紅 | 條 | 各2 |
KCDQT-04A型產品配件包二級配置清單
電源配電箱部分（裝與配電箱內） | |||||
序號 | 物料名稱 | 規格型號 | 單位 | 數量 | 備注 |
1 | 塑殼開關 | NM1-63S/3200 20A | 個 | 1 | 環宇 |
2 | 三相電度表 | DTS7738/1.5(6)A | 個 | 1 | 華立 |
3 | 漏電斷路器 | DZ47LE-32 3P+N 16A | 個 | 1 | 環宇 |
4 | 漏電斷路器 | DZ47LE-32 1P+N 16A | 個 | 2 | 環宇 |
5 | 空氣開關 | DZ47-60/C10 2P 10A | 個 | 1 | 環宇 |
6 | 電流互感器 | BH-0.66 5/5 | 個 | 3 | |
7 | 接地端子排 | 2×15mm,5孔，安裝中心孔距92mm | 個 | 1 | |
8 | 接零端子排 | 10孔，安裝中心孔距114.7mm | 個 | 1 | |
照明與開關部分 | |||||
序號 | 物料名稱 | 規格型號 | 單位 | 數量 | 備注 |
1 | 吸頂燈 | 吸頂燈21W圓底盤 （配節能燈） | 個 | 1 | |
2 | 螺口球形燈泡 | E27 15W 230V 透明 | 個 | 1 | |
3 | T3螺旋式電子節能燈 | YPZ-220/9-S 220V/9W | 個 | 1 | |
4 | LED燈 | 1.2米 40W | 條 | 1 | |
5 | 日光燈管 | T8/36W | 條 | 1 | |
6 | 單相電度表 | DD862-4 3(6A) | 個 | 1 | |
7 | 聲控延時開關 | 86型 | 個 | 1 | |
8 | 一開雙控開關 | 86型 | 個 | 2 | |
9 | 螺口燈座 | E27 86# | 個 | 2 | |
10 | 電流互感器 | BH-0.66 5/5 | 個 | 1 | |
11 | 指針式直流電流表 | 85C17 5A | 個 | 1 | |
12 | 指針式交流電壓表 | 42L6 450V | 個 | 1 | |
13 | 萬能轉換開關 | LW26-20 D0724/3 長信 3檔 | 個 | 1 | |
14 | 一體化日光燈 | T5 21W（帶罩） | 條 | 1 | |
15 | 觸摸延時開關 | 86型 | 個 | 1 | |
16 | 雙開雙控開關 | 86型 | 個 | 1 | |
17 | 電源插座 | 86型 2*2*3 10A | 個 | 2 | |
18 | 電源插座 | 86型 1*3 16A | 個 | 1 | |
19 | 電源插座 | 118E型1位3孔_16A_香檳金 | 個 | 1 | |
20 | 電源插座 | 118EH_1開5孔_10A_香檳金 | 個 | 1 | |
21 | 底盒 | 118系列_暗灰色 | 個 | 2 | |
22 | 剩余電流動作斷路器 | DZ47LE-32 1P+N 10A | 個 | 1 | |
23 | 小型斷路器 | DZ47-60 1P C16A | 個 | 1 | |
24 | 小型斷路器 | DZ47-60 2P C10A | 個 | 1 | |
25 | 小型斷路器 | DZ47-60 2P C16A | 個 | 1 | |
26 | 剩余電流動作斷路器 | DZ47LE-32 1P+N 16A | 個 | 1 | |
27 | 插座底盒 | 86型/明裝 | 個 | 3 | |
28 | 插座底盒 | 86型/暗裝 | 個 | 2 | |
29 | 空白蓋板 | 86型蓋板 | 個 | 2 | |
30 | 漏電開關盒 | 9-12位 | 個 | 1 | |
電氣控制部分 | |||||
序號 | 物料名稱 | 規格型號 | 單位 | 數量 | 備注 |
1 | 漏電斷路器 | DZ47LE-32 C16A 3P+N | 只 | 1 | |
2 | 斷路器（空開） | DZ47-60 10A/2P | 只 | 1 | |
3 | 接觸器 | CJX2-0910/220V | 只 | 3 | |
4 | 輔助觸頭 | F4-22 | 只 | 3 | |
5 | 熔斷器 | RT28-32 10*38 正泰 | 只 | 4 | |
6 | 熔體 | 10A 10*38 | 只 | 3 | |
7 | 熔體 | 2A 10*38 | 只 | ||
8 | 時間繼電器 | ST3P C-A 30S AC220V | 只 | 1 | |
9 | 熱過載繼電器 | JR36-20 0.72A | 只 | 2 | |
10 | 開關電源 | DC24V/6A | 只 | 1 | |
11 | 線槽 | 3030 | 米 | 2 | |
12 | 通用導軌 | 50 孔 | 米 | 2 | |
13 | 信號指示燈 | AD16-22DS 220V 紅 | 只 | 5 | |
14 | 按鈕開關 | LA38-11BN 22mm 紅色 | 只 | 5 | |
15 | 按鈕開關 | LA38-11BN 22mm 綠色 | 只 | 5 | |
16 | 急停按鈕 | 22mm 紅 | 只 | 1 | |
17 | 旋鈕開關（選擇開關） | 2 檔 LA38-11BN 22mm | 只 | 2 | |
18 | 旋鈕開關（選擇開關） | 3 檔 LA38 2常開常用 22mm | 只 | 2 | |
19 | 觸摸屏 | 昆侖通泰 TPC7062k | 臺 | 1 | |
20 | 觸摸屏下載線 | USB | 條 | 1 | |
21 | PLC主機 | FX3U-16MT-ES/A | 臺 | 1 | |
22 | PLC下載線 | USB-SC09 | 條 | 1 | |
23 | 擴展模塊 | FX2N-8EYR | 臺 | 1 | |
24 | 變頻器 | 三菱FR-D740S-0.75K-CHT | 臺 | 1 | |
25 | 接地端子排 | 2×15mm,5孔，安裝中心孔距92mm | 個 | 1 | |
26 | 接零端子排 | 10孔，安裝中心孔距114.7mm | 個 | 1 | |
27 | 行程開關 | YBLX-ME/8104 | 只 | 4 | 安裝與傳感器模塊組件上 |
28 | 電容式傳感器 | CSB4-18M60-EO-AM | 只 | 1 | |
29 | 電感式傳感器 | GH1-1204NA | 只 | 1 | |
30 | 光電式傳感器 | GH3-N1810NA | 只 | 1 | |
管線材部分 | |||||
序號 | 物料名稱 | 規格型號 | 單位 | 數量 | 備注 |
1 | 線管 | Ф25 PVC | 米 | 6 | |
2 | 管直通 | Ф25 PVC | 個 | 5 | |
3 | 管三通 | Ф25 PVC | 個 | 5 | |
4 | 管彎頭 | Ф25 PVC | 個 | 6 | |
5 | 管夾 | Ф25 | 個 | 15 | |
6 | 管接頭（杯疏） | Ф25 | 個 | 10 | |
7 | PVC 線槽 | 4 分 39*18*3.7m PVC 2 米 | 米 | 10 | |
8 | 槽角彎 | 39*19 | 只 | 10 | |
9 | 槽外角 | 39*19 | 只 | 10 | |
10 | 槽三通 | 39*19 | 只 | 5 | |
11 | 槽內角 | 39*19 | 只 | 5 | |
12 | 中小三通 | 39X19/24X14 | 只 | 10 | |
13 | 線槽異徑直通槽大小接 | 39X19/24X14 | 只 | 5 | |
14 | PVC 線槽 | 24*14 | 米 | 10 | |
15 | 槽三通 | 24*14 | 個 | 4 | |
16 | 槽式直通橋架 | C-A-2-1 100*50 | 米 | 4 | |
17 | 槽式橋架終端封頭 | C-FT-A1 100*50 | 個 | 3 | |
18 | 槽式水平彎通 | C-A1-2 100*50 | 個 | 3 | |
19 | 槽式垂直左上彎通 | C-C11-2 100*50 | 個 | 2 | |
20 | 槽式垂直右上彎通 | C-C12-2 100*50 | 個 | 2 | |
21 | 連接片 | LQJ-X-30 | 個 | 20 | |
22 | 鍍鋅電線套管 | Ф20*1.2 | 米 | 8 | |
23 | 鍍鋅管直通 | Ф20 | 只 | 5 | |
24 | 快速杯梳 | Ф20*1.2 | 只 | 5 | |
25 | 單邊管碼 | Ф20 | 只 | 20 | |
26 | 鍍鋅離墻碼 | Ф20 | 只 | 20 | |
27 | 碰焊鐵盒 | 75*75*40*1.0 | 只 | 3 | |
28 | 騎馬墊 | ￠16mm | 只 | 20 | |
29 | 騎馬墊 | ￠25mm | 只 | 20 | |
30 | 扎帶 | 3X100mm | 包 | 2 | |
實訓工具部分 | |||||
序號 | 物料名稱 | 規格型號 | 單位 | 數量 | 備注 |
1 | 平銼刀 | 6’帶把手 | 把 | 1 | |
2 | 公英制強磁鋼卷尺 | 5*19MM | 把 | 1 | |
3 | 高級直咀電工刀 | 紅木直刀 | 把 | 1 | |
4 | 鋼直尺 | 300mm | 個 | 1 | |
5 | 直角尺 | 250mm | 個 | 1 | |
6 | 高級鍍鉻活動扳手 | 8" 200mm | 把 | 1 | |
7 | 9件加長球頭內六角 | 9PCS(1.5-10)MM公制 | 把 | 1 | |
8 | 塑柄調節式鋼鋸架 | 10寸-12寸 可調 | 把 | 1 | |
9 | 鋼鋸條 | 18TPI×12"/300mm | 條 | 3 | |
10 | 彈簧彎管器 | Ф25MM | 條 | 1 | |
11 | 美式斑馬斜咀鉗 | 8" | 把 | 1 | |
12 | 美式斑馬柄尖咀鉗 | 8" | 把 | 1 | |
13 | 電子剪 | 7" | 把 | 1 | |
14 | 手電鉆 | 220V/500W正反調速開關 | 個 | 1 | |
15 | 精品外熱式電烙鐵 | 60W | 把 | 1 | |
16 | PVC剪管鉗 | Φ25 | 個 | 1 | |
17 | 水平尺 | 300mm | 把 | 1 | |
18 | 臺虎鉗 | QB100 4寸 | 臺 | 1 | |
19 | 鍍鋅管彎管器 | 25mm腳踩 | 個 | 1 | |
20 | 穿線器 | 10米 | 條 | 1 | |
21 | 鉆頭 | Ф 3 | 個 | 5 | |
22 | 鉆頭 | Ф4.2 | 個 | 5 | |
23 | 木柄雙安全羊角錘 | 0.5KG | 把 | 1 | |
24 | 打磨機 | GWS6-100 | 臺 | 1 | |
25 | 絕緣兆歐表 | 500V ZC25B-3 | 臺 | 1 | |
26 | 無色護目鏡 | 付 | 1 | ||
27 | 鋁合金人字梯 | 150CM 5級 | 個 | 1 | |
六、實訓項目舉例
1．電表箱的安裝
2．配電箱的安裝
3．日光燈的安裝
4．白熾燈的安裝
5．吸頂燈的安裝
6．節能燈的安裝
7．高壓鈉燈的安裝
8．PVC管的處理與布置
9．PVC管的穿線
10．開關與插座的安裝
11．分線盒的安裝
12．線路分配設計
13．施工規范的學習與訓練
14．安全施工要求學習與訓練
15．兩地控制一盞燈
16．線槽布線施工訓練
17．隔離開關的安裝
18．配電線路的接線實訓
19．金屬橋架的組合與安裝實訓；
20．塑料線槽的敷設實訓；
21．金屬線管的敷設實訓；
22．電氣控制箱的安裝
23．電氣控制電路安裝實訓
24．三相異步電動機直接起動、停車的控制電路連接；
25．接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
26．按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接；
27．按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
28．三相交流異步電動機Y-△（手動切換）啟動控制電路的連接；
29．三相交流異步電動機Y-△（時間繼電器切換）啟動控制電路的連接；
30．三相交流異步電動機能耗制動控制電路的連接；
31．三相交流異步電動機反接制動控制電路的連接；
32．多臺（3臺及以下）電動機的順序控制電路的連接
33．電動機的往返行程控制電路的連接；
34．普通車床控制電路的連接；
35．三相交流異步電動機既能點動，又能連續轉動的控制電路連接；
36．兩地控制電路的連接；
37．按鈕切換的雙速電動機調速控制電路的連接；
38．時間繼電器切換的雙速電動機調速控制電路的連接；
39．變頻器面板功能參數設置和操作實訓；
40．變頻器對電機點動控制、啟停控制；
41．電機轉速多段控制；
42．工頻、變頻切換控制；
43．基于模擬量控制的電機開環調速；
44．基于面板操作的電機開環調速；
45．變頻器的保護和報警功能實訓；
46．基于PLC的變頻器開環調速；
47．PLC控制電機順序啟動；
48．PLC控制三相異步電動機Y-△啟動電路；
49．觸摸屏的參數設置；
50．觸摸屏的編程；
51．觸摸屏、PLC、變頻器的綜合實訓；
52．兩相混合式步進電機的控制；
53．交流伺服電機的控制；
54．CA6140車床電路的操作及故障考核實訓；
55．Z35鉆床電路操作及故障考核實訓；
56．X62W萬能銑床電路操作及故障考核實訓；
57．T68鏜床電路操作及故障考核實訓；
