高級維修電工實訓考核柜

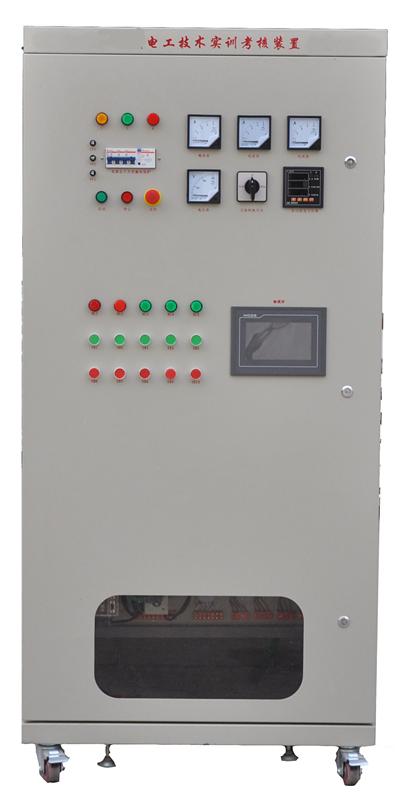

KCWXG-01D型高級維修電工實訓考核柜

一、特點：

1、本裝置采用標準配電柜為主體柜，充分利用該柜空間位置，裝有電源控制、低壓電氣器件、PLC、模擬量模塊、變頻器、直流調速模塊，該配電柜占地面積小，外形美觀；

2、電氣控制線路元器件都裝在電氣柜內部，配有布線槽、接線端子；通過端子學生可自行接線、布線，具有一定的擴展性；

3、技能實訓用的控制線路和配套的電機經特殊設計，可模擬實際機床的電氣線路；

4、具有過壓、過流、漏電保護電路，如控制柜出現電源異常使系統電壓或電流超過保護電路的極限值時，系統立即切斷電源，對人身安全起到一定的保護作用。

二、技術性能：

1、輸入電壓：三相四線～380V±10%  50Hz
2、工作環境：環境溫度范圍為-10℃～+40℃  相對濕度＜85%（25℃） 海拔＜2000m
3、裝置容量：＜1.5kVA
4、外形尺寸：800mm×600mm×1800mm
5、安全保護：設有電壓型漏電保護器和電流型漏電保護器（漏電保護動作電流IΔn≤30mA、分斷時間≤0.1s）、過壓保護、過流保護、過載保護等措施
三、控制柜配備：
1.柜體：
（1）左、右柜壁為雙層亞光密紋噴塑結構，雙面柜門設計，冷軋鋼板；結實牢固、美觀大方。柜體后下側留有電源輸入線。
（2）控制柜還設有四個萬向輪和四個固定調節機構。
2.柜門：
（1）主控電源板：
裝有交流電壓表、交流電流表和電壓指示切換開關各一只，分別用于監視裝置電壓和負載的大小；
（2）定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實訓時間、定時報警、切斷電源等功能；此外，還能自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警的總次數，為學生實訓技能的考核提供一個統一的標準；
（3）通過啟、停按鈕控制電源的輸出，并設有急停按鈕，電源的輸出還設有短路保護。
3.實訓元器件板：
設有按鈕紅色二只、綠色二只、黑色二只、旋鈕開關二只、信號燈二只；
4.工業觸摸屏模塊：

配有7英寸觸摸屏；DC24V供電，彩色觸摸屏，配有通信下載編程電纜，觸摸屏與變頻器通信電纜，觸摸屏與PLC通信電纜，觸摸組態軟件。
5.內部配置模塊：
用走線槽把內部空間分隔為不同區域，布局合理，所有電氣元件接線端子均已引到專用端子排上，學生從端子排上接線布線，接近工業實際現場。
6.電器元件：
提供空氣開關、單相電度表、三相電度表、電流互感器、燈座、轉換開關、熔斷器（3A、2A）、交流接觸器(法國施耐德)、熱繼電器、數字式時間繼電器、整流橋、大功率電阻等實訓器件；實訓器件的接口已全部通過接線端子引出到面板，方便接線，也較好 地保護了器件。
7.可編程控制器模塊：
配有日本三菱PLC FX3U-48MR/ES-A（FX2N-48MR-001的升級版）主機（24DI/24DO），模擬量模塊FX0N-3A模擬量模塊（2AI/1AO），通信模塊，含RS485通信；采用DIN導軌固定安裝于電氣柜中，配套SC-11通信編程電纜，GX Developer編程軟件、MCGS工控組態軟件、仿真教學軟件。
8.變頻器模塊：
日本FR-E740SE-0.75K變頻器，具有RS485通信端口，配有變頻器與PLC通信編程電纜。
9.直流開關電源模塊：
配有一只24V開關電源模塊，用于給觸摸屏進行供電。
10.直流調速模塊：
直流電機調速控制實訓組件，由專用驅動模塊、隔離電路等組成。
11.DD03-7不銹鋼電機導軌、光碼盤測速系統及數顯轉速表（日本歐姆龍1024光電編碼器），帶有電壓反饋和脈沖反饋。
12.直流并勵電動機：  WDJ15  DC220V     一臺
13.三相鼠籠異步電機：WDJ16  380V/△    一臺
14.三相鼠籠異步電機：WDJ26-1(帶速度繼電器)  380V/△ 一臺
四、實訓項目：
（一）低壓電氣實訓：
1、三相異步電動機的直接啟動電路
2、三相異步電動機接觸器點動控制線路
3、三相異步電動機接觸器自鎖控制線路
4、接觸器聯鎖的三相異步電動機正反轉控制線路
5、按鈕聯鎖的三相異步電動機正反轉控制線路
6、雙重聯鎖的三相異步電動機正反轉控制線路
7、三相異步電動機定子串電阻減壓啟動手動/自動控制線路
8、Y-△啟動手動/自動控制線路
9、單向減壓啟動及反接制動控制線路
10、能耗制動的控制線路
11、三相異步電動機的多地控制
12、三相異步電動機的順序控制
13、工作臺自動往返控制線路
14、白熾燈/日光燈電路線路
15、兩地控制一盞燈接線線路
16、單相電度表直接接線
17、單相電度表經電流互感器的接線
18、三相四線有功電度表直接接線
19、一只電流互感器用于單相回路的接線
20、電流互感器與電流表配用接線
21、萬能轉換開關和電壓表測量電壓接線
（二）可編程控制技術：
1、PLC基本指令編程練習
2、PLC控制的三相異步電機啟停線路
3、PLC控制的三相異步電動機自鎖線路
4、PLC控制的三相異步電動機帶延時正反轉線路
5、PLC控制的三相異步電動機聯鎖正反轉線路
6、PLC控制的三相異步電動機Y/Δ換接起動線路
7、PLC控制的三相異步電動機反接制動線路
8、PLC控制的三相異步電動機能耗制動線路
9、PLC控制的三相異步電動機串電阻啟動線路
10、PLC控制的自動往返線路
11、PLC控制的兩地啟動停止線路
12、PLC控制的三相異步電動機順序啟動線路
13、PLC控制的電動葫蘆電氣線路
14、PLC控制的C650-2型普通車床電氣線路
（三）變頻調速技術：
1、變頻器功能參數設置與操作（面板操作）
2、變頻器功能參數設置多段速度選擇變頻調速
3、基于PLC控制的多段速度選擇變頻調速
4、基于PLC通信方式的多段速度選擇變頻調速
5、電位器控制變頻器外部電壓調速
6、基于PLC模擬量方式的變頻器閉環調速（控制變頻器外部電壓）
7、基于PLC通信方式的變頻器開環調速
8、基于PLC通信方式的變頻器閉環定位控制
9、直流電機調速技術
10、直流電機的啟?？刂?br/> 11、直流電機PWM調速
12、直流電機外部電位器調速
13、基于PLC模擬量直流電機閉環調速系統
（四）觸摸屏組態控制技術：
1、觸摸屏組態控制三相異步電機啟停
2、觸摸屏組態控制三相異步電機正反轉
3、觸摸屏組態控制三相異步電機運行時間
4、觸摸屏組態控制變頻器調速
5、觸摸屏組態控制直流電機調速

6、符合國家和行業有關規范和標準。
