電工電拖實訓考核柜

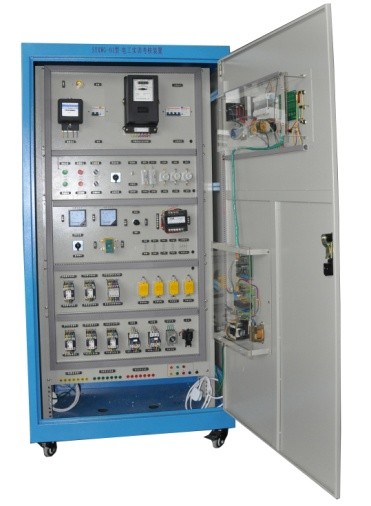

KCWXG-01C型電工電拖實訓考核柜（雙面型）

一、概述

電工電拖實訓考核裝置（柜式、雙面型）可完成“電工技術”、“工廠電氣控制”、“機床線路控制”、等多門課程的實訓。裝置資源開放，可充分培養學生的實際動手能力，適合當今教育教學中的實訓訓練。本裝置采用用標準配電柜為主體柜、雙面結構，包含如下資源：電源控制、三相交流電源、交流接觸器、按鈕、指示燈、時間繼電器、行程開關、中間繼電器、三相異步電機、等。適用于大學、?？圃盒＜案黝惵殬I(yè)教育培訓機構的實訓教學、考核鑒定。

本裝置是教育培訓機構的實訓教學、考核鑒定。學生通過對接線、布線、構建各種控制系統，實訓特點，進一步了解實訓裝置的性能及結構。

二、特點

1.本裝置采用開放式配電柜為主體柜，充分利用該柜雙面空間位置，其中裝有可方便拆卸的電源控制、交直流電源、測量?jī)x表、低壓電氣器件，該配電柜占地面積小，外形美觀；

2.電氣控制線路元器件都裝在電氣柜內部，配有布線槽、接線端子；通過端子學生可自行接線、布線，構建控制系統，實訓特點明顯，同時具有一定的擴展性；

3.技能實訓用的控制線路和配套的電機經特殊設計，可模擬實際機床的電氣線路，也可滿足機床的電氣故障分析及排故的訓練要求；

4.提供過壓、過流、漏電保護電路，當如控制柜出現電源異常使系統電壓或電流超過保護電路的極限值時，系統立即切斷電源，對人身安全起到一定的保護作用；

三、技術性能

1.輸入電壓：三相四線制380V±10% 50HZ

2.工作環境：環境溫度范圍為-5℃～+40℃

相對濕度＜85%（25℃）

海拔＜2000m

3.裝置容量：＜1.5KVA

4.外形尺寸：850mm×600mm×2000mm

5.設備重量：250Kg

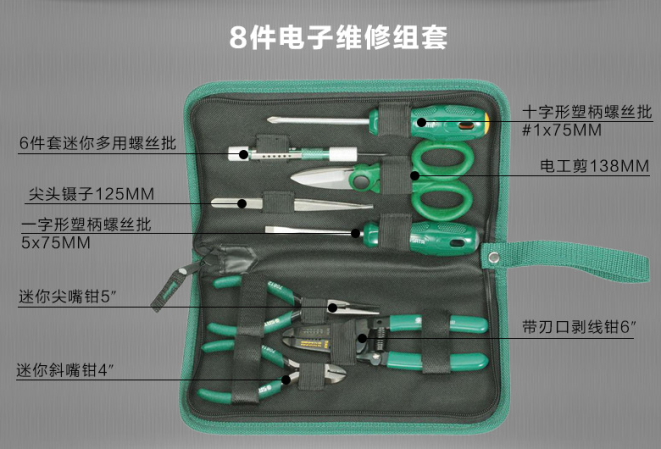

四、配置清單

五、參考實訓項目

1、電工布線工藝實訓

2、開關控制燈線路訓練

3、日光燈線路接線訓練

4、單相電度表直接安裝接線

5、單相電度表經電流互感器安裝接線

6、三相有功電度表直接安裝接線

7、三相有功電度表經電流互感器安裝接線

8、三相無功電度表直接安裝接線

9、三相無功電度表經電流互感器安裝接線

10、交流負載電功率的測量

11、三相異步電動機直接啟動控制

12、三相異步電動機接觸器點動控制線路

13、三相異步電動機接觸器自鎖控制線路

14、三相異步電動機Y/△自動控制線路

15、用倒順開關控制三相異步電動機正反轉線路

16、接觸器聯鎖的正反轉控制線路

17、按鈕聯鎖的三相異步電動機正反轉控制線路

18、雙重聯鎖的三相異步電動機正反轉控制線路

19、三相異步電動機多地控制

20、工作臺自動往返控制線路

21、三相異步電動機串電阻降壓?jiǎn)?dòng)控制線路

22、三相異步電動機能耗制動控制線路
