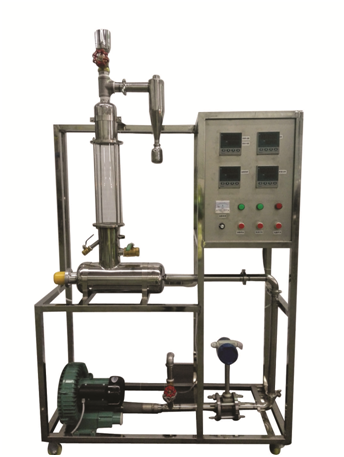

流化床干燥實驗裝置

裝置特點

1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。

2、整套設備除去特殊材料外均采都用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。

3、裝置布局合理，干燥箱、管道采用不銹鋼制作，干燥室入口裝有氣流均布板。

4、用床層壓差來指示濕物料的失水量，避免了在干燥過程中需不斷取樣分析所帶來的麻煩。

5、干燥塔為不銹鋼和優質耐高溫玻璃裝配合成，可直接觀察實驗現象，空氣的流量由調節閥和旁路放空閥聯合調節。

6、固體物料采用間歇操作方式，由干燥器頂部加入，試驗完畢在流化狀態下由下部卸料口流出。

7、裝置設計可360度觀察，實現全方位教學與實驗。

裝置功能

1、了解流化床干燥裝置的結構、流程及操作方法。

2、學習測定物料在恒定干燥條件下干燥特性的實驗方法，研究干燥條件對干燥過程特性的影響。

3、掌握根據實驗干燥曲線求取干燥速率曲線以及恒速階段干燥速率、臨界含水量、平衡含水量的實驗分析方法。

設計參數

操作壓力：常壓操作、操作溫度：50～80℃。

空氣流量： 0～70m3/h。

濕物料量：500～1000g。

公用設施

電：電壓AC220V，功率3.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

氣：空氣來自風機，經加熱器加熱進入流化干燥器（自帶氣源）。

實驗物料：綠豆（或耐水硅膠）、水、空氣。

主要設備

玻璃流化床干燥器：Φ110×400mm，進口處設有氣體均布器。

加熱器：304不銹鋼材質，加熱功率3.0KW，空氣預熱器。

風機：低噪漩渦氣泵，功率:750W,流量：0-90 m3/h 。

孔板流量計，孔板喉徑：Φ25mm，壓差傳感器0～10Kpa。

干燥器床層壓降由U形壓差計測取。

宇電AI702M溫度數字巡檢儀。

宇電AI501壓差數字顯示儀。

宇電AI518數顯溫度控制儀（帶手動功能）。

Pt100鉑電阻溫度傳感器3支，分辨率0.1℃。

電器：接觸器、開關、漏電保護空氣開關。

304不銹鋼管路、管件及閥門。

304不銹鋼儀表柜：測控、電器設備在實驗架上。

304不銹鋼材質框架1300×500 ×2000mm（長×寬×高），帶腳輪及禁錮腳。

測控組成

變量

檢測機構

顯示機構

執行機構

干燥風量

孔板流量計

數字壓差儀表

手動閥控

干燥器壓降

U型管壓差計

U型管壓差計

無

干球溫度

Pt100鉑電阻

數字溫度儀表

無

濕球溫度

Pt100鉑電阻

數字溫度儀表

無

加熱室溫度

Pt100鉑電阻

溫度控制顯示儀

固態調壓模塊
