電池管理系統實訓臺

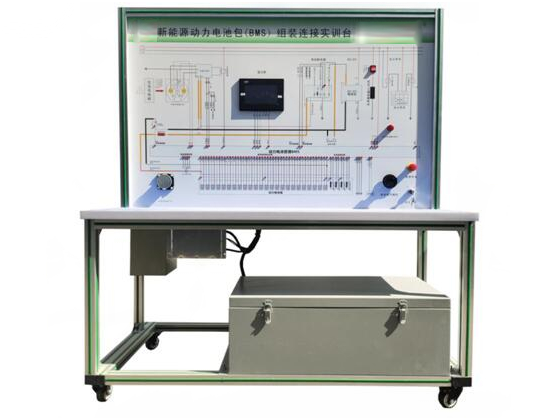

KCHFD-30型電池管理系統實訓臺

一.產品簡介

選用主流新能源磷酸鐵鋰動力電池包，單體電池3.2V20AH，共24串,一體式BMS電池管理系統，有被動均衡功能；真實地呈現了磷酸鐵鋰動力電池包核心零部件之間的連接控制關系、安裝位置和運行參數，以及高壓系統安全注意事項；通過比照電路原理圖，由學員自己組裝連線，培養學員電池組裝連接動手能力，適用于院校新能源課程教學和維修實訓設備。

二.功能特點

1.學員動手拆裝與組裝電池包及BMS管理系統。

2.各主要部件安裝在平臺上，連接線統一放置在工作位，比照電路原理圖，讓學員自己在組裝連線過程掌握動力電池包工作原理。

3.BMS電池管理系統安裝在面板上，清晰標注電壓采集線，溫度采集線，繼電器控制線，霍爾電流傳感器采集線等邏輯控制關系。

4.BMS電池管理系統帶被動均衡功能，帶開關控制保護（單體斷線、短路、過壓、欠壓、過流、過溫），估算SOC(荷電狀態)等。

（配套可正常運行操作的BMS上位機檢測標定軟件）

5.動力電池包顯示器（7寸）安裝在面板上，可以觀察充放電過程各項參數，掌握動力電池包充放電過程控制邏輯和主要部件參數變化規律。

6.實訓臺配放電模塊，模仿車輛能量消耗過程，放電電流大小可以選擇。

7.動力電池包設置有機械維修開關，高壓電器連接器均采國標產品，性能可靠。

8.實訓臺配備12V電源接地機械開關，可隨時斷開12V接地，切斷整個系統電源。

9.UV平板噴繪面板完整顯示動力電池包、BMS、充電和放電工作原理圖。

10.實訓臺由移動臺架(帶檢測端子的原理面板)組成，平臺水平放置，安裝主要零部件；實訓臺底部安裝4個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。

11.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，帶自鎖腳輪裝置，底座上配有40cm的桌面，臺面鋪裝32mm厚彩色高密度復合板，方便放置資料、輕型檢測儀器等。

三.技術規格

1.外形尺寸： 1500×700×1700mm（長*寬*高）

2.輸入電源： AC220V±10%  50Hz

3.工作電源： DC12V

4.動力電池類型：環保型磷酸鐵鋰動力電池（單體電池3.2V 20AH）

  動力電池串?dāng)?shù)：24

  工作溫度：-20°～60°

5.BMS鋰電管理一體機：帶CAN通訊

6.動力電池包顯示屏： 7寸觸摸屏

7.高壓大電流繼電器：線圈電壓：12VDC,最大額定工作電壓：1000VDC,額定電流：400A。

四.實訓項目

1.學員動手組裝電池包及BMS，認知新能源動力電池包（BMS）控制原理。

2.學員動手組裝電池包及BMS，認知新能源動力電池包（BMS）主要零部件功能。

3.通過連線運行實測，熟悉新能源動力電池包（BMS）各種狀態下邏輯控制關系，電流，電壓，電池壓差，電池溫度等參數變化規律實訓實驗。

4.通過連線實測，熟悉BMS如何采集動力電池組壓差，并控制充電和放電過程。

5.通過連線實測，熟悉BMS如何采集動力電池組溫差，并控制充電和放電過程。

五.基本配置

磷酸鐵鋰動力電池包，BMS鋰電管理一體機，動力電池包觸摸顯示屏，充電機，國標充電插口，國標充電槍，緊急斷電開關，霍爾電流傳感器，直流接觸器，DC-DC轉換器，輔助蓄電池，放電控制繼電器與放電負載，電阻，可移動實訓臺(帶檢測端子的原理面板)。
