KCQDG-01C型汽車電工電子實驗臺
一、產品特點概述:
本裝置配備各種交直流電源、信號源、儀表、汽車電工電子實訓模塊等，具有較完善的安全保護措施，適用于國內新能源汽車電工電子基礎、電工原理、電路分析等課程實驗。

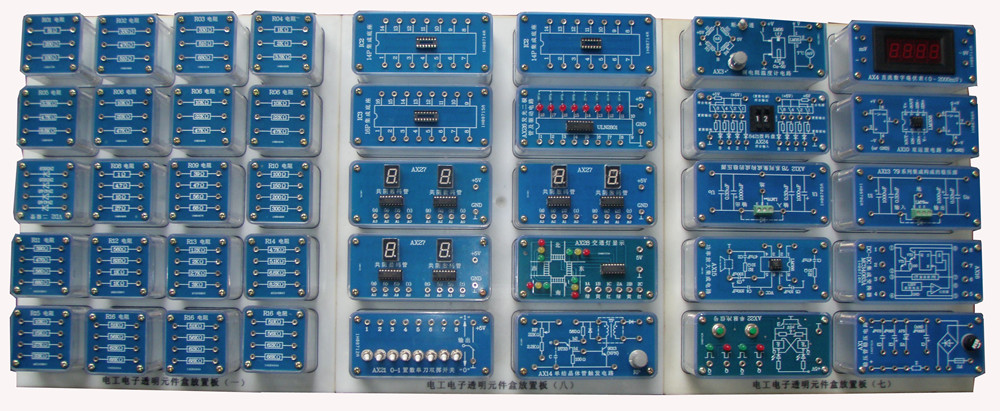

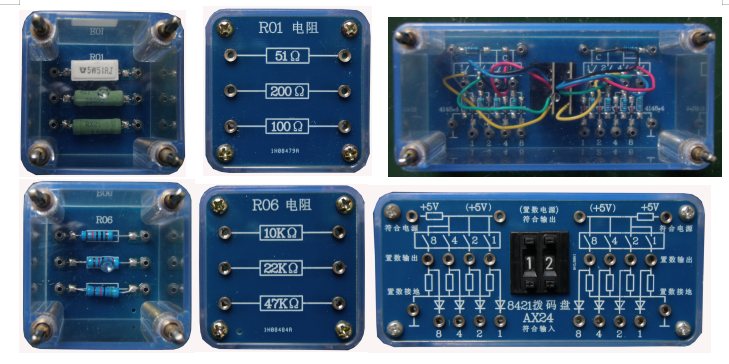

汽車電工電子實訓模塊由透明封閉元件盒及PCB板構成。元件盒體由透明有機工程塑料注塑而成，具有示教功能，使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、元件更換容易。
透明元件盒采用多元件、典型實訓單元電路、典型傳感器等制成；導線插孔采用2mm防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓模塊有四個彈性插腳，與專用實訓孔板配套使用。透明封閉元器件放置在實驗操作桌下邊存儲柜內，實驗時取存方便，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。
二、設備技術指標
1.工作電源：單相三線 AC 220V±10% 50Hz。
2.溫度：－10～40℃；環境濕度：≤90%（25℃）
3.外形尺寸：長×寬×高=1650×700×1250mm（可根據實際要求定做）
4.整機功耗：≤500V.A
5.安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。
三、實訓臺基本配置及功能介紹
實訓裝置由實訓臺、電源控制屏、實訓模塊、實訓工具等組成。
（一） 電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋼質面板，為實訓提供交直流電源、信號源和測量儀表等，具體功能如下：
1.交流電源
(1) 高壓交流電源：四路AC220V電源接口，可為外配儀器設備提供工作電源。
(2) 低壓交流電源：分3V、6V、9V、12V、15V、20V、24V七檔可調，輸出端具有短路保護、過載保護及自動復位功能，同時還提供帶中心抽頭雙17V交流電源。
2.直流電源
(1)可調直流電源：兩路0.0V～30V/2A連續可調，具有截止型短路軟保護和自動恢復功能，設有三位半數顯指示。
(2)固定直流電源：±12V/1A、±5V/1A固定輸出，每路均具有短路保護措施。
3.測量儀表
（1）數字直流電流表:測量范圍：0～2000mA，三位半數顯。
（2）數字直流電壓表:測量范圍：0～30V，三位半數顯。
4.功率函數信號發生器/頻率計
（1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
（2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
（3）頻率范圍: 0.1HZ~2MHz。
（4）輸出幅度采用電位器調節，正弦波輸出具有20db衰減。
（5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
（6）頻率計最高測量范圍50MHz。
（二）實訓桌
采用鐵質雙層亞光噴塑結構，右邊是儀器存放格。桌子中間是抽屜，放置常用工具，桌子下部左右是元件儲存柜，放置實驗元器件。桌中央配置通用九孔電路板(尺寸：35×30cm )，根據實驗電路在其上拼插元件盒成實驗電路，元件盒盒體透明直觀，內裝元件一目了然。
（三）配套工具
數字式萬用表VC890D、小十字螺絲刀、小一字螺絲刀、小鑷子，便攜式汽車示波器等常用工具。
四、設備配置清單
序號 | 配置名稱 | 型號規格 | 單位 | 數量 | 備注 |
1 | 學生電源儀表臺 | 臺 | 1 | ||
2 | 學生桌 | 個 | 1 | 含電工電子基礎透明創新實驗?zāi)K（詳見附件清單） | |
3 | 學生凳子 | 張 | 2 | ||
工具1套 | |||||
（1） | 螺絲刀 | 小一字 | 把 | 1 | |
（2） | 螺絲刀 | 大一字 | 把 | 1 | |
（3） | 鑷子 | 通用 | 把 | 1 | |
（4） | 數字萬用表 | VC890D | 只 | 1 | |
（5） | 便攜式汽車示波器 | 只 | 1 | ||
五、 新能源汽車電子電力基礎透明創新實驗?zāi)K配置清單（每臺）
序號 | 透明實驗?zāi)K名稱 | 透明有機元件盒型號/規格 | 數量 |
1 | 電阻元件盒 | 尺寸58mm*58mm | 3只 |
2 | 電位器 | 尺寸58mm*58mm | 2只 |
3 | 電解電容 | 尺寸58mm*58mm | 1只 |
4 | CBB無極性電容 | 尺寸58mm*58mm | 1只 |
5 | 二 極 管 | 尺寸58mm*58mm | 1只 |
6 | 發光二極管/光敏二極管 | 尺寸58mm*58mm | 1只 |
7 | IGBT 模塊（G4PC50UD） | 尺寸58mm*58mm | 1只 |
8 | 繼電器 | 尺寸58mm*58mm | 1只 |
9 | 鈕子開關 | 尺寸58mm*58mm | 1只 |
10 | 三端集成穩壓管 | 尺寸58mm*58mm | 1只 |
11 | 熱敏電阻、光敏電阻 | 尺寸58mm*58mm | 1只 |
12 | 三極管模塊（9012和9013） | 尺寸58mm*58mm | 1只 |
13 | 色碼電感，色環電感，工字電感 | 尺寸58mm*58mm | 1只 |
14 | 燈座 | 尺寸58mm*58mm | 1只 |
15 | 變壓器模塊 | 尺寸58mm*124mm | 1只 |
16 | 熔斷器模塊 | 尺寸58mm*124mm | 1只 |
17 | 直流斬波電路（SG3525觸發與驅動） | 尺寸124mm*146mm | 1只 |
18 | 0-1電平開關 | 尺寸58mm*124mm | 1只 |
19 | 簡單RC電路頻率特性測試模塊； | 尺寸58mm*124mm | 1只 |
20 | 線性運放電路模板； | 尺寸58mm*124mm | 1只 |
21 | D/A 轉換電路模板； | 尺寸124mm*146mm | 1只 |
22 | A/D 轉換電路模板 | 尺寸124mm*146mm | 1只 |
23 | 空調電子扇控制模板 | 尺寸58mm*124mm | 1只 |
24 | 車前燈自動轉換裝置模板； | 尺寸124mm*146mm | 1只 |
25 | 汽車雨刷自動控制器模板； | 尺寸58mm*124mm | 1只 |
26 | 燃油噴射系統模板； | 尺寸58mm*124mm | 1只 |
27 | 汽車電機光電測速模塊 | 尺寸124mm*146mm | 1只 |
28 | 點火控制模塊 | 尺寸58mm*124mm | 1只 |
29 | 水溫傳感器電阻檢測模板 | 尺寸58mm*124mm | 1只 |
30 | 汽車轉向燈控制模塊（閃光繼電器） | 尺寸124mm*146mm | 1只 |
31 | 組合邏輯多路故障報警電路模塊 | 尺寸124mm*146mm | 1只 |
六、可完成實驗項目:
（一）汽車電工電子基礎實驗
1.直流電的測量
2.交流電的測量
3.電路元件的伏安特性測繪
4.歐姆定律的驗證
5.基爾霍夫定律
6.串聯并聯電路的測量
7.短路故障的測試
8.斷路故障的測量
9.電容的測量與使用
10.可調電阻的使用
11.熱敏電阻的測量
12.光敏電阻的測量
13.二極管的測量
14.三極管的測量
15.整流管的使用，整流、濾波電路的測試
16.發光二極管的使用
17.IGBT的測量
18.熔斷器的測量
19.繼電器的測量
20.數字門電路測量
21.組合邏輯多路故障報警電路
22.D/A轉換電路
23.A/D轉換電路
24.變壓器的使用與測量
25.555定時器的應用--多諧振蕩器
26.集成運放的線性運算電路
27.簡單RC電路的過渡過程
28.集成功率放大器
29.空調電子扇控制模塊
30.車前燈開關自動轉換電路
31.汽車雨刷器電路
32.汽車點火電路
33.燃油噴射系統控制
34.水溫傳感器
35.車速傳感器及測速實驗
36.汽車轉向燈控制電路
（二）汽車電力電子變流技術基礎實驗
1.整流電路的調試與測量（AC-DC）
2.斬波電路的調試與測量（DC-DC）
