汽車電工電子實驗臺

KCQDG-01B型汽車電工電子實驗臺

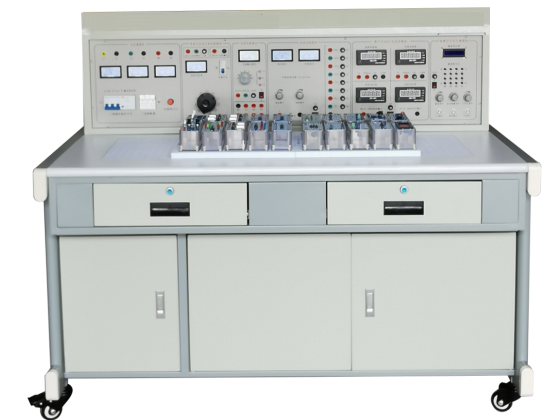

設備外形參考圖片

一、設備概述

本實驗臺適用于高職高專及高級技師的實驗、實訓要求。適用的專業有電氣類、電子類、機械類、機電類及一般汽車工程電工電子類專業的<模擬電子技術>、<數字電子技術>、<電工基礎>、<電工原理>、<電路與磁路>、<電工學>、<電力電子技術>等課程和非電類專業的《電工與電子技術》中模擬與數字電路模塊的數學與實驗實訓，還可以滿足電子實訓；電子元件識別與檢測、電路板焊接、電子產品裝配、電子產品調試、PCB板圖的設計等實訓項目。

電工電子創新實訓模塊由有機塑料盒及PCB板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平臺。

二、設備技術指標

1.工作電源：單相三線 AC 220V±10%  50Hz

2.溫度：－10～40℃；環境濕度：≤90%（25℃）

3.外形尺寸：長×寬×高=1500×700×1250mm

4.整機功耗：≤700V.A

5.安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

三 、實訓臺基本配置及功能

實訓裝置由實訓臺、電源控制屏、實訓模塊、實訓工具等組成。

（一） 電源控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓提供交直流電源、信號源和測量儀表等，具體功能如下：

1.交流電源

(1) 高壓交流電源：六路AC220V電源接口，可為外配儀器設備提供工作電源。

 (2)低壓交流電源：分3V、6V、9V、12V、15V、20V、24V七檔可調，輸出端具有短路保護、過載保護及自動復位功能，同時還提供帶中心抽頭雙17V交流電源。

2.直流電源
(1)可調直流電源：兩路0.0V～30V/2A連續可調，具有截止型短路軟保護和自動恢復功能，設有三位半數顯指示。
(2) 固定直流電源：±12V/1A、±5V/1A固定輸出，每路均具有短路保護措施。

3.測量儀表

數字直流電流表:測量范圍：0～2000mA，三位半數顯。

數字直流電壓表:測量范圍：0～30V，三位半數顯。

4.功率函數信號發生器/頻率計

（1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

（2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

（3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。

（4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。

（5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。

（6）頻率計最高測量范圍100MHz，自動換檔。

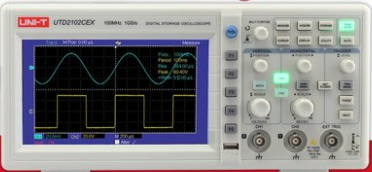

5、雙蹤示波器(優利德100M雙通道7寸LCD示波器)

帶寬：100MHZ；通道：雙通道；實時采樣率：1GS/S；屏幕：7英寸

6.配套工具

數字式萬用表、模擬萬用表、剝線鉗、斜口鉗、小十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀等常用工具。

7.十進制電阻箱1只。

（二）實訓桌

實訓桌為鐵質噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固。實訓桌下方設有柜子，可以放置實訓模塊和工具以及資料等，還設有四個帶剎車的輪子，便于移動和固定。

（三）實訓模塊

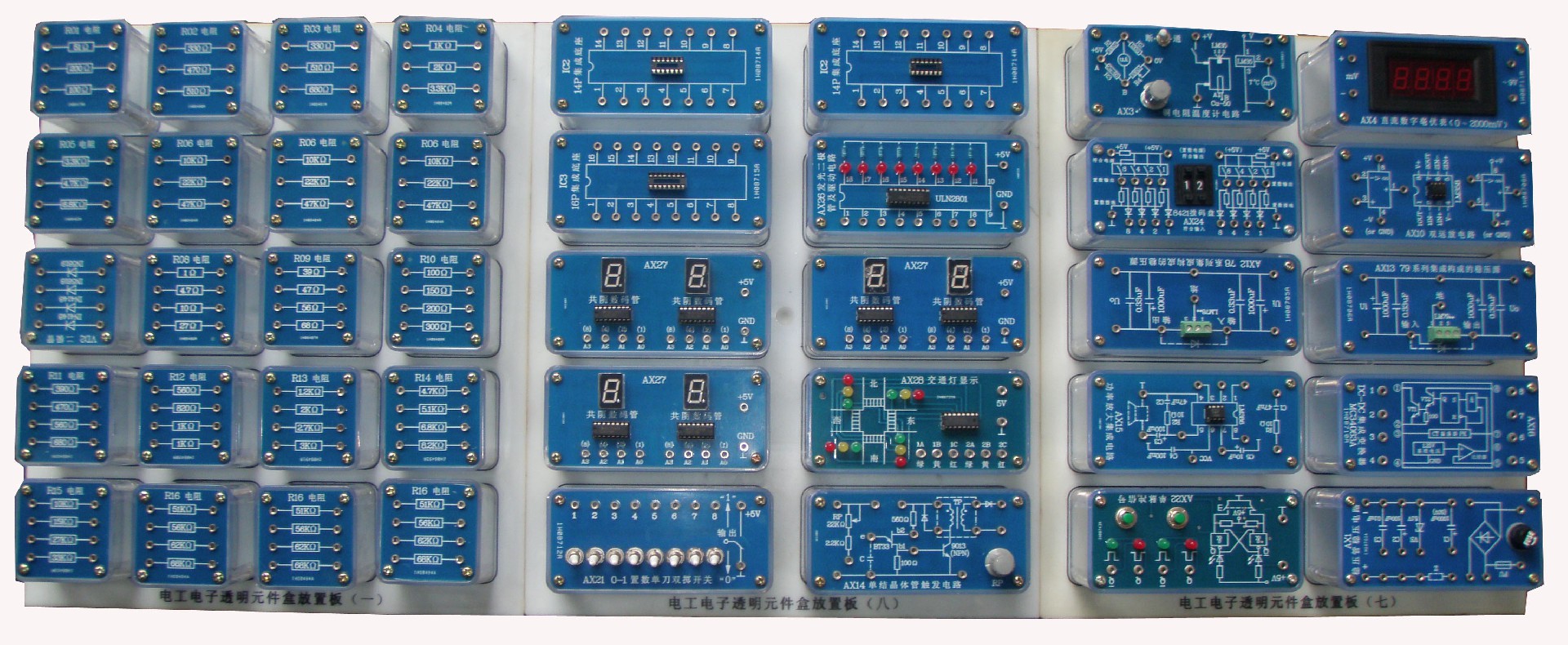

實訓模塊由透明元件盒及PCB板構成，元件盒是組合式透明元件盒，元件盒單元組采用多元件、典型實訓單元電路、典型傳感器、通用集成電路插座等制成，可根據實訓需要方便地組合成不同的電工電子實訓線路；使實訓具有開放性和創新性，元件盒體由透明有機工程塑料注塑而成，具有示教功能，使使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、表面耐磨損、元件更換容易；面板上標志的元件電路符號采用最新國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單、使用保管方便等特點。導線插孔采用防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓時可根據實訓內容和技能訓練的需要，方便的任意組合實訓線路，以完成不同的實訓項目等。

四、本設備可以完成的實訓項目

電子元件的認識

1.電阻的認識與測量。

2.電容的認識與測量。

3.二極管的認識與測量。

4.三極管的認識與測量。

5電感的認識與測量。

直流電路：

項目一、電氣儀表的使用和測量誤差的計算；

項目二、 電路元件伏安特性的測繪；

項目三 、未知電阻的測量―非線性電路的研究、白熾燈燈絲溫度的測定及單臂電橋電路的應用（綜合應用項目）；

項目四、 電位、電壓的測定及電路電位圖的繪制；

項目五、 基爾霍夫定律的驗證與應用；

項目六、 常用供電電路特點和電子電路最大功率輸出條件的研究；

項目七、 實際直流穩壓電源和直流穩流電源的研究（綜合應用項目）；

項目八、 疊加定理的驗證與應用―多信號疊加控制電路的研究（綜合應用項目）；

項目九、 戴維南定理和電橋電路的應用―銅電阻溫度計電路的研究（綜合應用項目）

交流電路：

項目十、 電阻電感串聯電路（日光燈電路）的分析與研究；

項目十一、 阻容移相電路的應用―調光臺燈電路的研究（綜合應用項目）；

項目十二、 交流電路的功率及功率因數的測量及提高線路功率因數的方法及其意義的研究；

項目十三、 R、L、C元件在交流電路中的阻抗與頻率特性的研究與應用―整流濾波電路的研究 ；

項目十四、 R、L、C串聯諧振電路的；

項目十五、 三相四線制負載電壓，電流的測量 ；

項目十六、 三相三線制對稱負載星形及三角形接法時負載電壓與電流的測定四） 磁路自感、互感與變壓器；

項目十七 、自感系數的測定、電路斷電時電感尖峰電壓的測量及抑制的方法；

項目十八、 互感電路的研究；

項目十九、 單相變壓器特性的研究；

項目二十、 單相變壓器并聯運行特點的研究五） 電路暫態過程；

項目二十一、 一階電路暫態過程的研究；

項目二十二、 微分電路和積分電路及其應用（綜合應用項目）

四、電工透明元件盒
