空間搭接實驗臺

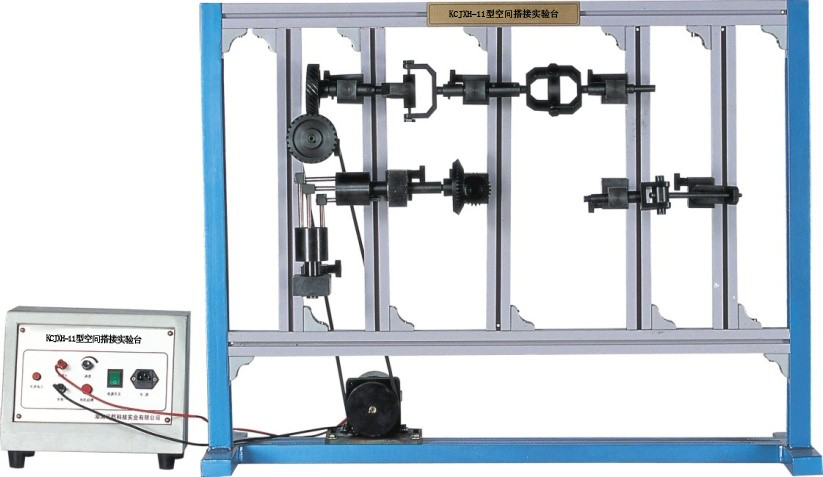

KCJXH-11型空間搭接實驗臺

空間機構在機械工程中具有廣泛的應用?？臻g機構的自由度的分析即是機械原理課程中的重點內容，也是課程的難點內容。因此空間機構在機械設計中占有重要地位?？臻g機構是很多種機械（例如：裝載機、壓力機、自卸汽車、醫療床、縫紉機等）的主體機構，空間機構的設計過程一般是：

一、確定機械完成的目的；

二、分析構件的自由度的多少；

三、分析構件的運動規律；四：進行優化組合。

空間及實驗臺是根據高等院校機械類專業實驗教學改革需要開發設計的設計性、原理性實驗設備。

本實驗臺利用各種給定的空間機構，根據想象力組成一個完整的機械傳動方案，用以提高學生對各運動副及自由度的認識，不僅可以培養學生的空間機構的設計能力，而且還可以培養工程實踐能力。

一、產品功能與性能

1、空間機構的設計；

2、空間機構的拼裝；

3、空間機構的立柱采用圓柱立柱，便于實行空間安裝；

4、可實行16種機構的拼裝，即：

（1）齒條、齒輪機構

（2）盤形凸輪機構

（3）圓柱凸輪間歇運動

（4）球面槽輪

（5）KCJXH機構

（6）空間曲柄搖桿機構

（7）RCCR聯軸器

（8）RCRC揉面機構

（9）4R萬向節

（10）疊加機構

（11）4R雙萬向節

（12）棘輪機構

（13）自動傳送鏈裝置

（14）RRSC機構

（15）RRRCRR機構

（16）齒輪-蝸輪副

5、可根據需要進行創意性機構組合

6、實驗臺框架采用優質鋼材制造，零部件采用工業發藍處理，防銹效果好。

二、主要技術參數

（1）直流調速電機：125W

（2）外形尺寸：1000×300×800mm
