曲柄滑塊機構、導桿、凸輪組合實驗臺

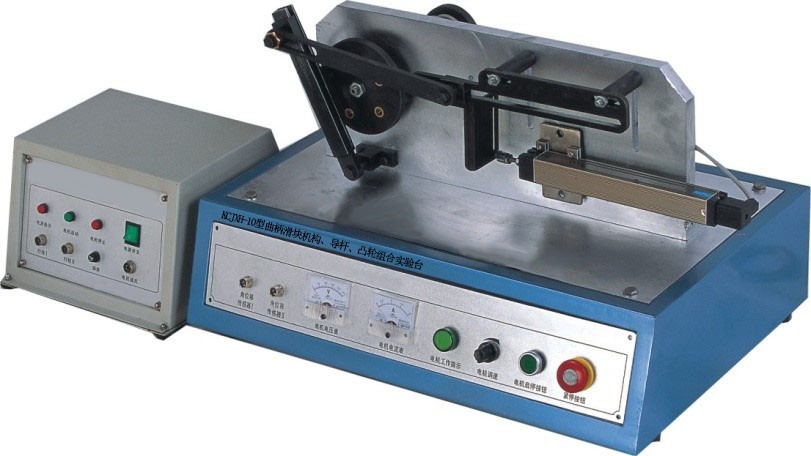

KCJXH-10型曲柄滑塊機構、導桿、凸輪組合實驗臺

本實驗臺是《機械原理》課程教學的綜合性實驗臺，主要用于平面機構的設計及運動學、動力學分析。

一、性能特點

1、一機多用是本臺顯著優點，實驗裝置采用模塊結構，一臺設備可實驗三種機構的快速拼裝及測試（曲柄滑塊機構、曲柄導桿滑塊機構、凸輪機構）;

2、所有的桿構件長度可無級調節、分析該參數改變對機構運動特性的影響；

3、計算機測試分析軟件功能強大，可自動或人機結合進行測試分析，運動模擬，理論仿真，保存數據和提高實驗報告的模塊。

二、主要技術參數

1、曲柄滑塊機構1套

2、曲柄導桿滑動機構1套

3、凸輪機構1套

4、測試傳感器：

角位移傳感器:輸出電壓:0～5V

脈沖數:1000P  2支

直線位移傳感器：輸出電壓：0～5V

量  程：160L  1支

5、交流減速電機：120W

主軸調速范圍：0～250rpm

6、配送測試軟件  1套
