便攜式機械系統傳動創新組合設計實驗臺

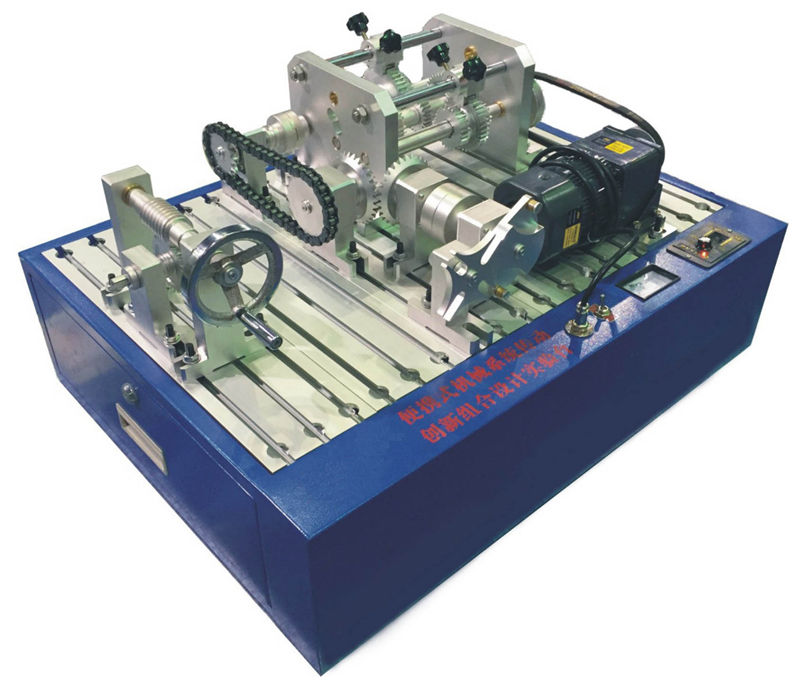

KCJCS型便攜式機械系統傳動創新組合設計實驗臺

一、概述

該實驗臺是為《機械原理》課程而設計的，主要針對基本平面機構的設計及運動學、動力學分析，其內容包括實物機構簡單的拼裝、設計與運動測試及計算機模擬設計和運動模擬方面。本實驗臺采用當前流行工藝經精加工制作而成，外形美觀，性能穩定，是一種新型的機電綜合實驗臺。

二、實驗箱使用的目的

  機械傳動裝置是機器或機組的主要組成部分，起著傳遞動力或改變運動的重要作用。根據需要選擇傳動類型，組合出合理的機械傳動方案，是《機械設計》課程教學中的重要內容。

  使用目的在于：

 1、加深對各種類型的機械傳動的感性認識和理論認識；

2、通過拼裝各種組合傳動方案，可對比分析不同方案的傳動特點,本實驗箱是培養學生創新能力的理想平臺；

 3、本實驗箱為便攜式，可電動、也可手動，可配置在開放實驗室，學生也可借用，利用課余時間進行拼裝，提高學生動手能力和學習興趣。

三、實驗內容

 1、拼裝各種類型組合的機械傳動，觀察各種單級傳動，分析其傳動原理及特點；

  2、對比分析不同組合傳動的特點。

四、實驗箱簡介

1、實驗箱配置及主要技術參數；本實驗箱備有63種162個自制零部件、20種標準件及8種外購件，還有4種5件拼裝工具。箱內大部分零件采用硬鋁合金精制，加工精度高，使用輕巧方便，工作臺面板為帶T形槽工業鋁型材制作，組裝方便快速。各種零件的名稱、數量及主要技術參數如附表所示。

2、拚裝方案：利用本實驗箱配備的零部件可組裝數十種機械傳動方案主要有：

（1）單級傳動：V帶傳動、鏈傳動、圓柱齒輪傳動、圓錐齒輪傳動、槽輪機構、單十字萬向聯軸器傳動等。

（2）變速器：參照CA6132精密車床變速器設計。

手動滑動套，使兩三聯齒輪分別沿二根花鍵軸滑移，通過三根傳動軸（二根花鍵軸及一根平鍵軸）上不同的齒輪嚙合，可得9級傳動比。三根傳動軸可三角形布置，也可展開布置。卸下平鍵軸，裝上中介輪軸及介輪，可得含介輪的齒輪傳動。

（3）多級組合傳動：可在上述單級傳動及變速器中任選兩種或兩種以上，用聯軸器或離合器聯接組成多級組合傳動。

例如：

手輪—V帶—槽輪機構組合傳動
手輪—鏈—槽輪機構組合傳動
手輪—V帶—離合器—鏈—槽輪機構組合傳動

手輪—錐齒輪—槽輪機構—V帶組合傳動

手輪—錐齒輪—槽輪機構—鏈輪組合傳動

手輪—錐齒輪—變速器—柱銷或滾子鏈聯軸器—鏈—槽輪機構組合傳動

手輪—各種聯軸器—鏈—槽輪機構組合傳動

手輪—變速器（中介輪）—離合器—V帶組合傳動

手輪—V帶—蝸輪蝸桿—鏈—槽輪機構組合傳動

手輪—V帶—蝸輪蝸桿—十字萬向節—槽輪機構組合傳動

手輪—V帶—蝸輪蝸桿—鏈—聯軸器—槽輪機構組合傳動

電機—V帶—槽輪機構組合傳動

電機—V帶—鏈—槽輪機構組合傳動

電機—V帶—單十字萬向聯軸器傳動

電機—V帶—離合器—鏈—槽輪機構組合傳動

電機—V帶—槽輪機構—V帶（或鏈輪）組合傳動

電機—V帶—滑塊聯軸器—V帶（或鏈）組合傳動

電機—V帶—錐齒輪—變速器—柱銷或滾子鏈聯軸器—鏈—槽輪機構組合傳動

電機—V帶—各種聯軸器—鏈—槽輪機構組合傳動

電機—V帶—變速器（中介輪）—離合器—V帶組合傳動

五、主要技術參數

調試電機功率：60W

工作臺拼裝后尺寸：720X480X270mm

零件箱尺寸:580x360x160

總 重 量：28Kg
