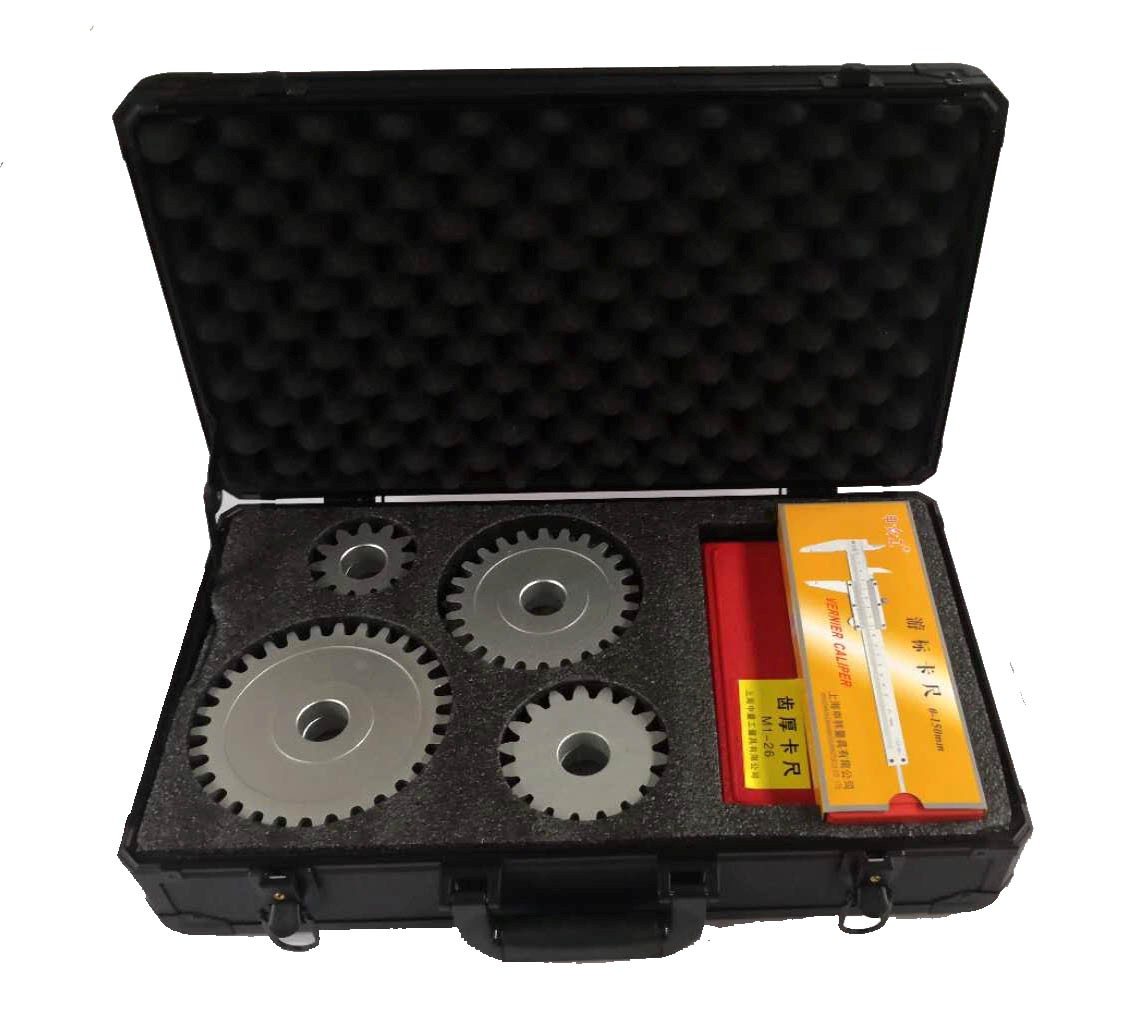

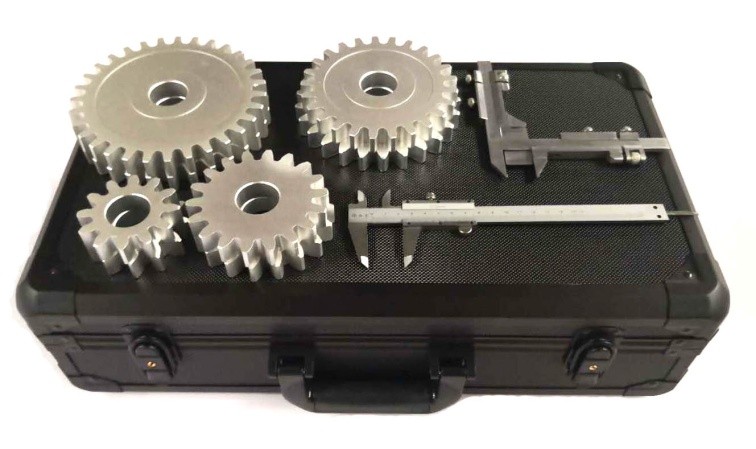

漸開線齒輪參數測定實驗箱

KCJC-B型漸開線齒輪參數測定實驗箱

本產品用于機械原理（機械設計基礎）課程開設《漸開線齒輪幾何參數測定實驗》。漸開線齒輪幾何參數較多，各參數之間又有一定的內在關系，變位齒輪的某些幾何參數又有相應變化。為了熟悉漸開線齒輪各尺寸和參數關系，各院校都開有《漸開線齒輪參數測量實驗》。利用“漸開線齒輪及參數測定儀”，能測試、比較標準與變位直齒圓柱齒輪的幾何參數。

一、功能及特點:

本產品用于機械原理(機械設計基礎)課程開設“漸開線齒輪參數測定實驗”，測定齒輪各部分幾何尺寸和參數關系。

二、性能規格：

1、配置8個齒輪，可以組成標準齒輪傳動、零傳動、正傳動(正變位傳動)和負傳動(負變位傳動)。

2、齒輪基本參數：模數m=5，齒數Z=12(2件)，18(2件)，25(2件)，30,31.變位系統：X=＋0.35－0.6

3、齒輪材料與加工精度：鋁合金 加工精度8-8-7GK和8-8-7EJ。

4、外形尺寸：480×240×85mm.

5、毛重：10KG

三、提供附件：

1、實驗指導書1份

2、測量工具(0-150mm游標卡尺1把，M1-26型齒厚游標卡尺1把)。

3、配送精美鋁合金型材料制作的實驗箱。
