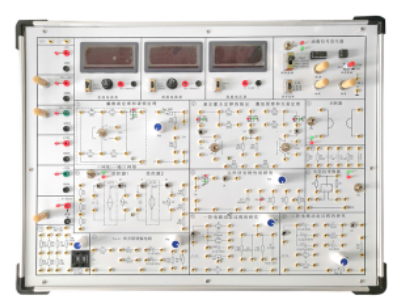

SHKC-DL6型電路原理實驗箱

一、系統概述

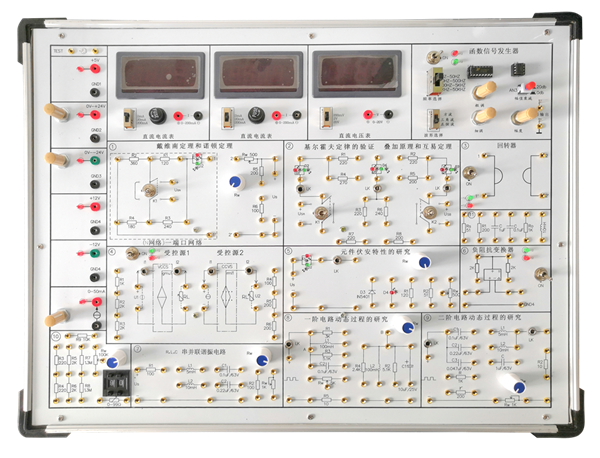

本系統采用箱式一體化設計，集電源、測量儀表及實驗模塊于一體，外接信號源即可輕松開展各類實驗。實驗箱連接部分采用鎖緊疊插式鍍金大孔設計，確保連接穩固且壽命長久。實驗數據精確可靠，面板采用雙面設計工藝，正面展示線路原理，反面詳細呈現具體線路分布和元件，有助于學生直觀理解實驗原理。

二、系統構成

系統箱體采用鋁木合金材料制作，環保無污染。箱體內置直流穩壓工作電源、恒流源、恒壓源、直流電流表、直流電壓表以及實驗電路模塊區等關鍵組件，滿足各類電路實驗需求。

三、關鍵技術指標

1. 交流輸入：AC 220V，允許波動±10%，確保電源穩定可靠。

2. 直流穩壓輸出：提供±12V/1.5A和5V/1.5A兩檔固定輸出，滿足常規實驗需求。

3. 直流穩壓可調輸出：DC 0～±24V/1A連續可調，每路電源均具備短路保護自動恢復功能，保障實驗安全。

4. 恒流源：0～50mA可調輸出，具備開路保護功能，確保實驗過程穩定。

5. 數字式直流電流表：共2只，分別支持0~2mA、0~20mA、0~200mA三檔測量，滿足不同電流測量需求。

6. 數字式直流電壓表：1只，支持200mV、2V、20V三檔測量，精確顯示電壓值。

7. 函數發生器：輸出波形包括方波、三角波、正弦波；頻率范圍分四檔可調，覆蓋10HZ～100KHZ的廣泛范圍。

8. 配置0-99Ω連續可調數字式電位器，提供精確的電位調節功能。

9. 設有擴展模塊接入?yún)^(qū)，尺寸為155×100mm，支持更多實驗模塊的接入，提升實驗靈活性。

10. 安全保護：系統內置電源輸入輸出專用保護電路板，具備接地保護、漏電過載過流保護功能，以及誤操作保護功能，確保實驗過程的安全可靠。同時，整機安全性符合相關國標標準，所有材質均符合環保要求。

11. 整機消耗功率：≤0.5 KVA，節能高效。

12. 機箱設計：采用堅固型鋁合金框架和厚實的ABS塑料包角，結構穩固且美觀；參考外形尺寸為480×360×150mm，便于攜帶和存放。

四、實驗器件配置

系統配備了豐富的實驗器件，包括多于22只的l～2W電阻、不少于7只的電容、不少于6只的電感以及6只電位器（包括2只500Ω、2只1KΩ、1只5KΩ和1只100KΩ）等。這些器件涵蓋了多個實驗模塊的需求，確保實驗的順利進行。

五、主要實驗內容

本系統支持多種電路實驗項目，旨在幫助學生深入理解電路原理和提高實踐能力。主要實驗內容包括：

1. 基本電工儀表的使用與測量誤差計算，培養學生正確的儀表使用習慣和誤差分析能力。

2. 減少儀表測量誤差的方法，引導學生探索提高測量精度的有效途徑。

3. 電阻的串并聯特性研究，幫助學生理解電阻在電路中的基本作用。

4. 電路故障分析，培養學生解決實際電路問題的能力。

5. 線性與非線性元件的伏安特性研究，深化學生對元件性能的理解。

6. 電位及其與電壓關系的研究，揭示電位在電路中的重要地位。

7. 基爾霍夫定理的驗證，鞏固學生對電路基本定理的掌握。

8. 疊加定理和互易定理的實驗研究，拓展學生對電路分析方法的應用能力。

9. 電壓源與電流源的等效變換實驗，幫助學生理解電源在電路中的等效性。

10. 戴維南及諾頓定理的實驗驗證，深化學生對電路等效變換的理解。

11. 受控源VCVS、VCCS電路的實驗研究，拓展學生對受控源的理解和應用能力。

12. 典型電信號的觀察和測量，幫助學生理解電信號的基本特性。

13. RC一階電路和二階電路的響應測試，揭示電路的動態特性。

14. RC選頻網絡特性測試，幫助學生理解選頻網絡的工作原理。

15. R、L、C串聯和并聯諧振電路的研究，深化學生對諧振現象的理解。

16. 雙口網絡測試，拓展學生對網絡特性的認識。

17. 回轉器實驗，揭示回轉器在電路中的特殊作用。

六、實驗箱配置表

附：使用本實驗箱需配套儀器儀表：萬用表和示波器(普通雙通道數字示波器）
