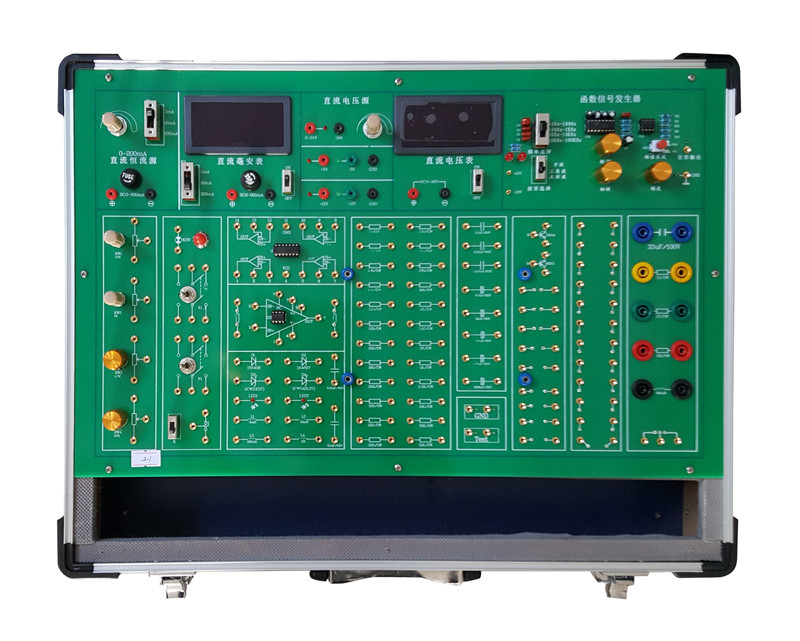

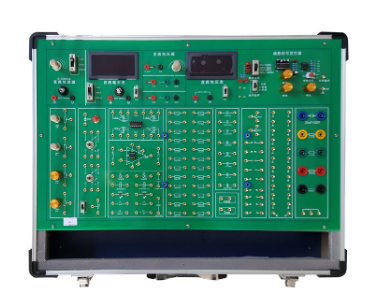

SHKC-DL7型電路分析實驗箱

一、簡述

電路分析實驗箱設計獨特，開放性強，板上集結了眾多實驗所需元器件。學生在實驗過程中，需自行挑選并搭建電路，確保了實驗的自主性和實踐性。其連接方式采用鎖緊疊插式鍍金插頭和插座，保證了連接的穩固性和可靠性。電路板以2.0厚雙面敷銅板工藝打造，結構堅固，經久耐用。

二、構成元素

箱體以鋁木合金材料精心打造，環保無污染。內部集成直流穩壓工作電源、恒流源、恒壓源、直流電流表、直流電壓表以及實驗區等模塊，為電路實驗提供了完整的解決方案。

三、技術規格

1.電源：交流輸入電壓范圍為220V±10%，頻率為50Hz；直流輸出電壓包括固定輸出的5V/2A、-5V/0.5A、±12V/0.5A，以及可調輸出的0V～+24V/0.1A。

2.函數信號發生器：可輸出頻率范圍在10Hz至100KHZ之間的四檔信號，波形包括方波、三角波和正弦波，滿足各種電路實驗的需求。

3.恒流源：具備0～200mA的可調輸出，分為2mA、20mA、200mA三檔，并設有開路保護功能，確保實驗過程的安全。

4.直流電壓表：數字顯示，量程為0～30V，準確反映電路中的電壓變化。

5.直流電流表：分為2mA、20mA、200mA三檔，數字顯示，精準測量電路中的電流大小。

6.元器件庫：包括多種電阻、電容、開關、二極管、穩壓管、發光二極管、三極管、電位器等元器件，種類豐富，數量充足，滿足各類電路實驗的需求。

7.設計擴展模塊電路實驗區：提供尺寸為155×100mm的實驗區，可配置固定線路實驗?zāi)K，為學生提供創新實踐的平臺，促進思維能力和動手能力的提升。

8.機箱：采用堅固型鋁合金框架和厚實的ABS塑料包角，外形尺寸為480×360×150mm，結構穩固，美觀大方。

四、實驗內容

電路分析實驗箱可完成的實驗項目豐富多樣，包括基爾霍夫定律、電壓源與電流源的等效變換、疊加原理、戴維寧定理與諾頓定理、網絡等效變換、最大功率傳輸條件的實驗研究、受控源的實驗研究、線性無源二端口網絡的研究、互感電路、RC選頻網絡特性測試、正弦交流電路RLC元件的阻抗頻率特性、一階RC電路的暫態響應、RLC二階串聯電路暫態響應、回轉器的特性測試及應用實驗、負阻器的特性測試及應用實驗、運算放大器基本運算實驗、最大功率傳遞定理驗證以及特勒根定理的驗證等。這些實驗項目覆蓋了電路分析的主要知識點，有助于學生深入理解電路理論，提升實踐操作能力。

五、實驗箱配置表

附：使用本實驗箱需配套儀器儀表: (1)萬用表 (2)示波器
