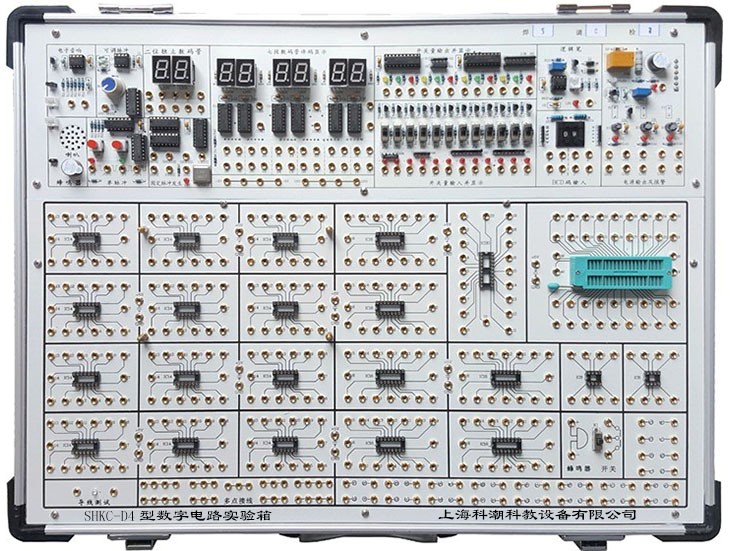

SHKC-D4型數字電路實驗箱

數字電路實驗箱是一款集教學、實驗、創新于一體的綜合性設備。該實驗箱主要由鋁木合金箱體、開關電源、常用信號源和開放式的實驗電路區構成，旨在滿足不同專業、不同層次學生的教學實驗需求。

一、技術指標

1. 實驗電路工作電源：

• 提供+5V/2A一組電源，滿足大多數數字電路的實驗需求。

• ±12V/0.7A一組電源，用于需要正負電源的電路實驗。

• 1.5～9V（或任意值）可調一組電源，適應更廣泛的實驗場景。

• 每路均配備保險絲、短路保護和反向保護電路，確保實驗安全。

• +5V電源還具備過壓保護、欠壓保護和短路報警及自動關斷功能，全方位保障實驗電路元件和實驗者的安全。

2. 常用信號源：

• 提供二組正負單脈沖發生電路，并配備電平指示，便于觀察和調試。

• 1HZ～1KHZ連續可調時鐘電路，滿足多種時序?qū)嶒炐枨蟆?/p>

• 1HZ～1MHZ固定脈沖分7路輸出，其中1HZ帶有指示燈顯示，方便實驗者觀察脈沖信號。

• 12路開關量輸入顯示電路和12路開關量輸出電路，均帶保護功能，確保實驗過程中的安全穩定。

• 配備6位七段LED共陽數碼顯示器和2位獨立數碼管，提供直觀的數字顯示功能。

• 2組BCD碼撥盤開關輸出電路，為實驗提供靈活的輸入方式。

• 音響輸出控制電路，配備蜂鳴器和喇叭，方便實驗者進行聲音信號的測試和實驗。

3. 測試小工具：

• 提供三狀態數字邏輯測試電路，帶有聲光提示，便于邏輯電路的測試和調試。

• 可選配的0~20直流電壓測量表和0~50MHZ頻率計，滿足實驗中對電壓和頻率的測量需求。

4. 實驗電路區：

• 采用獨立電路板設計，與實驗信號源完全隔離，防止接線時的誤操作對主機箱造成損害。

• 配備多種規格的IC插座，兼容多種型號的集成電路，滿足各種實驗需求。

• 提供8Ω喇叭、蜂鳴器和開關等常用元件，方便搭建各種實驗電路。

• 設計有導線測試座和多個高可靠鎖緊式防轉疊插座，方便實驗接線和測試。

• 設有擴展模塊電路接入?yún)^(qū)，可選配固定線路實驗?zāi)K，方便學生進行創新性實驗。

5. 可拆卸式實驗?zāi)K（選配）：

• 分立元件模塊板，包含多種阻值的電阻、電容、二極管、三極管等常用元件，滿足基礎實驗需求。

• 面包板模塊，提供足夠的連接孔和轉換接口，方便搭建和測試電路。

6. 實驗線路的連接：

• 全部信號引出采用自鎖緊式涂金插孔，美觀耐用，確保實驗導線連接的穩定性和可靠性。

7. 機箱：

• 采用堅固型鋁合金框架和厚實的ABS塑料包角，結構穩固，耐用性強。

• 參考外形尺寸為480×360×120mm，便于攜帶和存放。

二、實驗項目概覽

基礎實驗

1. 晶體管開關特性與信號整形實驗：深入探究晶體管的開關行為，了解限幅器與鉗位器的工作原理及其在信號整形中的應用。

2. TTL與CMOS邏輯門功能測試：全面測試TTL和CMOS集成邏輯門的邏輯功能，分析關鍵參數，加深對其工作原理的理解。

3. 集成邏輯電路的連接與驅動：學習集成邏輯電路的連接方法，探究其驅動特性，提升電路搭建能力。

4. 組合邏輯電路設計：設計并測試多種組合邏輯電路，鍛煉邏輯設計能力，掌握組合邏輯的分析與綜合方法。

5. 譯碼器、數據選擇器與觸發器應用：探索譯碼器、數據選擇器及觸發器的實際應用，理解其在數字系統中的重要作用。

6. 時序邏輯電路實驗：利用計數器、移位寄存器和脈沖分配器構建時序邏輯電路，理解其工作原理及在時序控制中的應用。

7. 脈沖信號發生與整形：使用門電路制作自激多諧振蕩器，產生穩定的脈沖信號；利用單穩態觸發器和施密特觸發器實現脈沖延時與波形整形。

8. 555時基電路實驗：探究555時基電路的工作原理，學習其在各種數字電路中的應用，如定時、振蕩等。

綜合實驗（需另配器件）

9. D/A與A/D轉換器應用：了解數字與模擬信號之間的轉換原理，實踐D/A和A/D轉換器的使用，設計并實現相關應用電路。

10. 智力競賽搶答裝置設計：設計并制作一個簡易的智力競賽搶答裝置，鍛煉實際應用能力，理解并行與串行通信的基本概念。

11. 電子秒表制作：應用數字邏輯電路制作一個精確的電子秒表，掌握計時電路的設計與實現。

12. 直流數字電壓表制作：制作一個三位半精度的直流數字電壓表，掌握電壓測量技術及模數轉換原理。

13. 數字頻率計設計：設計并制作一個能夠測量頻率的數字設備，理解頻率測量原理及實現方法。

14. 拔河游戲機制作：通過數字邏輯設計，制作一個有趣的拔河游戲機，提升電路設計與調試能力。

綜合應用設計實驗（用小規模集成電路或大規模集成電路實現）

15. LED顯示交通燈自動控制器設計：設計并實現一個基于LED顯示的十字路口交通燈自動控制器，提升對交通控制系統工作原理的理解。

16. 數碼管顯示秒表設計：利用數碼管顯示秒表的時間信息，掌握數碼管驅動及計時電路的設計方法。

17. 數碼管顯示數字時鐘設計：設計并實現一個基于數碼管顯示的數字時鐘，理解時鐘電路的工作原理及實現技術。

18. 數碼管顯示數字頻率計設計：利用數碼管顯示頻率信息，設計并實現一個數字頻率計，掌握頻率測量與顯示的完整流程。

四、實驗箱配置

附：使用本實驗箱需配套儀器儀表：萬用表和示波器。
