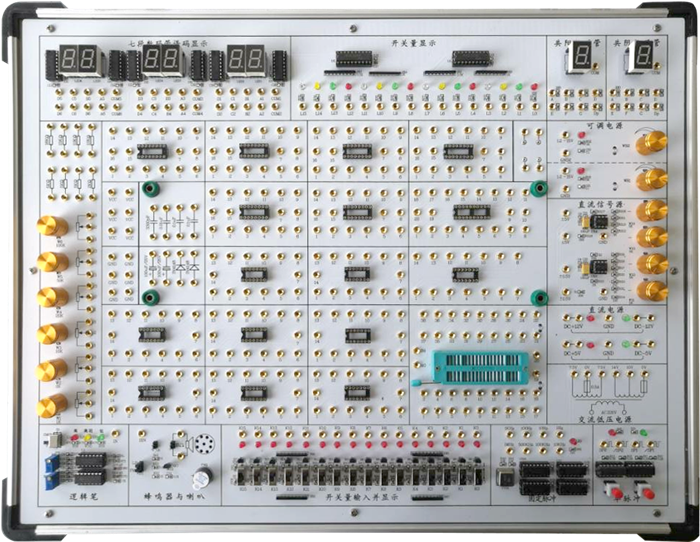

SHKC-SM19型數字模擬綜合實驗箱
數字模擬綜合實驗箱是一款高性能的實驗平臺，專為電子類專業學生設計。它結合了鋁木合金的堅固機箱、高性能線性電源、全面的數字模擬信號源，以及靈活的實驗電路模塊，滿足不同層次、不同專業學生的教學實驗需求。
一、技術指標概覽
實驗箱工作電源：
AC 0V、10V、14V，以及帶中心抽頭的雙路7.5V（適用于整流濾波實驗）。
DC±5V/2A、±12V/0.5A，每路均配備短路保護。其中，+5V電源還具備欠壓、過壓、過流、短路和反向保護電路的報警及自動恢復功能。
兩路DC 1.2V～15V/0.5A連續可調，并配備獨立地線。
輸入：AC220V±10%，50HZ。
輸出：
常用數字模擬信號源：
直流信號源：雙路-5V～+5V連續可調，另提供雙路-0.5V～+0.5V連續可調。
二組正負單脈沖發生器，配備指示燈。
10HZ-10KHZ連續可調時鐘電路。
1HZ～1MHZ固定脈沖8檔輸出，涵蓋多種頻率。
16路開關量輸入并顯示電路，具備輸入端保護功能。
16路開關量輸出電路，輸出標準TTL電平，并配備顯示電路和輸出端保護功能。
6位七段LED共陽數碼顯示器，配備CD4511 BCD碼譯碼電路。
獨立共陽和共陰數碼管，設計有限流電阻。
喇叭和蜂鳴器驅動控制電路，附帶音響輸出設備。
三狀態邏輯筆測試電路，支持CMOS和TTL電平測試。
提供分立元件和集成電路插座，滿足不同的實驗需求。
模擬實驗電路模塊區：
配置5個固定電路實驗?zāi)K，尺寸為291×118mm。
面包板模塊：包含2塊1206孔和3塊300孔面包板，以及20個連接插孔。
單管放大電路和射極跟隨器電路模塊：采用分立元件設計，配備多種電阻、電位器、三極管、二極管和電容等元件，并設有接插孔和測試孔。
負反饋兩級放大電路和差動放大電路模塊：實驗線路基本固定，只需少量接線，同時設有分立元件接插孔和測試孔。
橋式整流、濾波、三端集成穩壓電源和功率放大器模塊：實驗線路同樣基本固定，配備分立元件接插孔和測試孔。
運放電路實驗?zāi)K：以分立元件形式設計，包含多種電阻、電位器、穩壓管、二極管、電容等元件，設有接插孔和測試孔。
實驗線路連接：所有信號引出均采用自鎖緊式涂金插孔，確保連接穩定可靠。
機箱設計：采用堅固型鋁合金框架和厚實的ABS塑料包角，外形尺寸為480×360×120mm。
二、實驗探索概覽
數字基石實驗
晶體管開關特性及信號整形：深入研究晶體管的開關行為，并應用于限幅器與鉗位器的制作與測試。
TTL與CMOS邏輯門探索：對TTL和CMOS集成邏輯門進行全面測試，了解其邏輯功能及關鍵參數。
集成邏輯電路實踐：掌握集成邏輯電路的連接技巧，探究其驅動方式。
組合邏輯設計：設計并測試多種組合邏輯電路，培養邏輯設計能力。
譯碼器與數據選擇器實踐：了解譯碼器與數據選擇器的應用，探索其在數字系統中的作用。
觸發器與時序邏輯：深入研究觸發器的工作原理，并利用其構建計數器、移位寄存器和脈沖分配器。
脈沖信號生成：使用門電路制作自激多諧振蕩器，生成穩定的脈沖信號。
波形整形與延時：應用單穩態觸發器和施密特觸發器，實現脈沖信號的延時與波形整形。
555時基電路應用：探索555時基電路在各種數字電路中的應用。
數字綜合實驗（需配備額外器件）
D/A與A/D轉換：了解數字與模擬信號之間的轉換原理，實踐D/A和A/D轉換器的使用。
智力競賽搶答系統：設計并制作一個簡易的智力競賽搶答裝置，鍛煉實際應用能力。
電子秒表制作：應用數字邏輯電路制作一個精確的電子秒表。
直流數字電壓表：制作一個三位半精度的直流數字電壓表，掌握電壓測量技術。
數字頻率計：設計并制作一個能夠測量頻率的數字設備。
拔河游戲機：通過數字邏輯設計，制作一個有趣的拔河游戲機。
模擬電路實驗
單級與多級放大：掌握單級和多級放大電路的基本原理與制作技巧。
負反饋放大電路：深入探索負反饋在放大電路中的應用與效果。
射極跟隨器實踐：制作并測試射極跟隨器，了解其電壓跟隨與隔離的特性。
差動放大電路：掌握差動放大電路的工作原理及其在信號處理中的應用。
運算放大器應用：利用運算放大器實現比例求和、積分與微分等運算電路。
波形發生與信號處理：設計并制作波形發生電路、有源濾波器、電壓比較器等信號處理電路。
功率放大與穩壓電路：實踐OTL功率放大電路和并聯穩壓電路的制作與測試。
電流/電壓與電壓/頻率轉換：了解并實踐電流到電壓、電壓到頻率的轉換技術。
波形變換實踐：應用所學知識，實現各種波形的變換與處理。
三、實驗箱配置
序號 | 名稱 | 說明 | 數量 |
1 | SHKC-SM19 主機箱 | 含機箱、工作電源、常用數字模擬信號源、數字電路實驗區、模擬電路模塊接入?yún)^(qū)等 | 1 |
2 | 面包板模塊 | 1 | |
3 | 單管放大電路和射極跟隨器電路模塊 | 1 | |
4 | 負反饋兩級放大電路和差動放大電路模塊 | 1 | |
5 | 橋式整流、濾波、三端集成穩壓電源和功率放大器模塊 | 1 | |
6 | 運放電路實驗?zāi)K | 1 | |
7 | 供電電源線 | 1.5m | 1根 |
8 | 2號實驗導線 | 40cm | 25根 |
9 | 保險絲 | 2A | 2支 |
10 | 實驗指導書 | 數字電路實驗指導書和模擬電路實驗指導書各1本 | 1套 |
附：使用本實驗箱需配套儀器儀表：萬用表、函數信號發生器和示波器
