SHKCN-11型通信原理實驗箱（新型）
一、系統概述

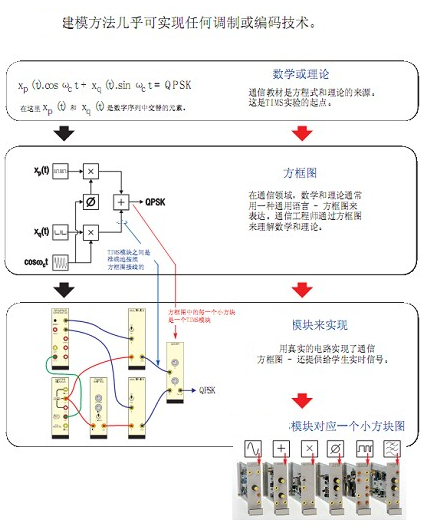

通信原理實驗系統，是基于方框圖模塊化設計的創新平臺。該系統巧妙地利用數學函數方框圖來定義硬件模塊，使得模塊可以靈活組合，從而輕松實現各種調制或編碼技術。此外，通過與虛擬儀器Labview的緊密結合，該系統能夠?qū)崿F(xiàn)高效的數據采集和頻譜分析。該實驗系統的設計理念源于國外同類產品，同時緊密結合了《通信原理》（樊昌信）這一高校廣泛使用的教材，確保實驗過程與理論教學緊密相連。
二、技術特性概覽
模塊化設計：每個方框圖對應一個獨立模塊，便于組合和擴展，實現了復雜系統的簡化。
擴展性與開放性：基本模塊與新技術的結合，保證了系統與技術發展的同步。用戶還可以根據需求自行擴展實驗。
安全性保障：獨立的信號和電源系統，避免了學生實驗中可能出現的誤操作。電源系統還配備了自保護機制，確保安全。
真正的設計型實驗系統：與傳統的驗證型實驗箱不同，該系統鼓勵學生進行真正的實驗設計，從而加深對通信原理的理解。
技術指標
序號 | 貨物名稱 | 數量 | 單位 | 技術參數及要求 |
1 | 硬件主機 | 臺 | 作為實驗系統的核心設備，供不同實驗模塊插入使用，提供用于傳統示波器測量的接口，并集成信號源、主時鐘、電源、放大器、濾波器等模塊。 技術指標要求如下： 1) 輸出模塊供電電源：±12V,5V 2) 模塊卡槽數：17 3) ★集成信號源： 同頻：512K，128K，32K，8K，2K。載波輸出，4V峰峰值 DDS函數信號輸出，幅度、頻率可調。4V峰峰值 PN偽隨機碼，速率可調。 PCM專用時隙，兩路，0-31可設置。 同步時鐘：512K、128K、32K、8K、2K、可選 時鐘信號 4) ★集成的數字示波器接口： 適用于數字示波器，兩路可選測量通道 測量接口兼容傳統示波器 5）語音輸入、功率放大、喇叭語音終端設備 6）USB上位機通信接口 7）藍牙、手機通信接口（可選） | |
2 | 基礎實驗模塊 | 套 | ★包含緩沖放大器/可變直流電源、加法器、雙模擬開關、乘法器、正交分相器/移相器、公共模塊、AMI/HDB3線路碼、壓控振蕩器 （2路）、可調低通濾波、判決器/比較器 （2路）、CVSD編譯碼、 PCM編譯碼、比特時鐘重建器共15個基本模塊。 可以完成以下實驗內容： AM/DSB/SSB調制與解調，包絡檢波，相干檢波，F(xiàn)M調制，F(xiàn)M同步解調，采樣定理，時分復用，ASK,QASK調制與解調，F(xiàn)SK調制與解調，PSK,BPSK,DPSK,QPSK,調制與解調，CVSD編譯碼、PCM編譯碼、時鐘提取、載波提取、鎖相環、HDB3編解碼等實驗 ★模塊供電電源來自主機背板，輸入位于左側，輸出位于右側。接線端區分數字與模擬信號。輸入輸出錯接，系統自動保護以防損壞。模塊可以熱插拔。 ★模塊詳細參數見附件一《基礎實驗模塊詳細參數》 | |
3 | 附件 | 套 | 每套包含連接導線若干、使用說明書、電源線等 | |
4 | 實驗箱規格：52*30*30厘米 | |||
三、核心模塊詳解
緩沖放大器/可變直流電源：
緩沖放大器：帶寬覆蓋從直流到約1MHz，增益可調范圍為0~10。
可變直流電源：提供±2.5V的直流輸出，短時穩定度小于2mv/h，分辨率約為20mV，輸出電流小于5mA。
加法器：
增益范圍可調。
帶寬高達1MHz。
輸出直流偏移量在開路輸入時小于10mV。
雙模擬開關：
模擬輸入帶寬超過300kHz。
最大控制時鐘速率超過100kHz。
使用TTL電平進行控制。
最大模擬輸入電平為+4V。
乘法器：
帶寬約為1MHz。
實現kX(t)Y(t)的乘法功能，其中k約為1/2。
正交分相器/移相器：
正交分相器：頻率范圍從200Hz到10kHz，輸出端相移相差90度。
移向器：帶寬小于1MHz，頻率范圍覆蓋HI 100kHz和LO 2kHz，提供粗調和細調兩種相位偏移方式。
公共模塊：
比較器：工作頻率超過500kHz，TTL輸出上升時間為100ns。
整流器：帶寬從DC到500kHz。
RC低通濾波器：LPF,-3dB，2.8kHz。
AMI/HDB3線路碼：支持AMI/HDB3編碼和解碼功能。
壓控振蕩器：提供兩路輸出，頻率范圍覆蓋1.5kHz到130kHz，輸入電壓范圍為-3V到3V，增益可調，中心頻率電壓也可調。
可調低通濾波器：根據濾波范圍和輸入信號的不同，提供V1、V3和V4三種指標選擇。每種指標都具有不同的濾波范圍、濾波器階數、阻帶衰減和通帶紋波等性能參數。
判決器/比較器：提供兩路輸入和兩路輸出，支持TTL、單極性和雙極性三種電平模式。判決點跨度大，可通過比特時鐘進行精確控制。
設計型開放式：與驗證型實驗設備相比，該實驗室采用基于方框圖的模塊化設計，允許用戶靈活組合模塊，實現不同的調制或編碼技術。
系統特點
模塊化設計：每個方框圖對應一個硬件模塊，便于組合和擴展。
擴展性與開放性：模塊組合與新技術的結合，保持與技術發展的同步。部分模塊提供接口，便于用戶擴展實驗。
安全性：獨立的信號和電源系統，配備自保護機制，確保實驗安全。
核心模塊
緩沖放大器/可變直流電源：提供穩定的直流電源和信號放大。
加法器、雙模擬開關、乘法器等：實現信號的基本運算和處理。
正交分相器/移相器、低通濾波器等：用于信號調制、解調和濾波。
判決器/比較器：用于信號判決和比較。
CVSD編譯碼、PCM編譯碼：實現模擬信號的數字傳輸。
比特時鐘重建器：用于時鐘信號的恢復和重建。
實驗內容
線性模擬調制系統：包括AM、DSB、SSB等調制實驗。
非線性模擬調制系統：包括FM調制和解調實驗。
模擬信號的數字傳輸系統：涉及抽樣定理、PCM編解碼等實驗。
數字信號的基帶傳輸系統：包括數字基帶信號測試、傳輸與碼間串擾等實驗。
數字信號的載波傳輸：如2ASK、2FSK、2PSK等調制實驗。
同步功能：包括時鐘提取、載波提取、VCO與鎖相環等實驗。
通信系統考核：綜合實驗考核，如CVSD編碼PSK傳輸系統、PCM編碼FSK傳輸系統等。
意義
加深對通信系統原理的學習和理解。
靈活組合模塊，實現不同的通信技術實驗，促進新技術的學習和應用。
提供開放式實驗環境，鼓勵用戶自行擴展實驗，培養創新和實踐能力。
