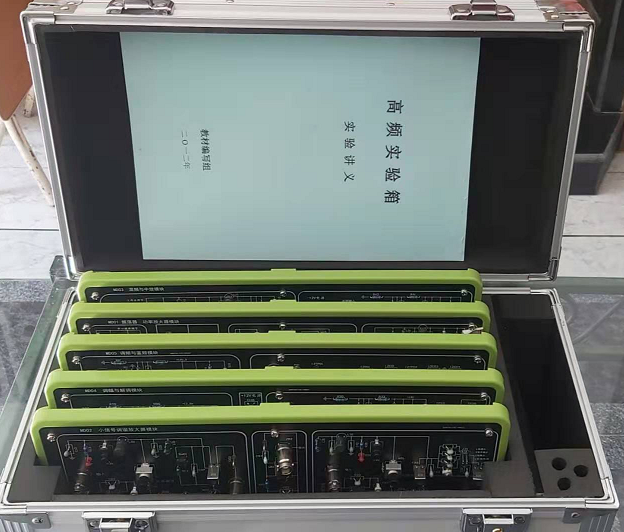

SHKCN-12型高頻電路實驗箱

一、設計理念與特點

本通信電路與系統實驗平臺專注于設計型實驗的需求，通過模塊化、插拔式的設計，實現了元件的快速更換與靈活配置。實驗平臺特別關注頻率參數的調節，通過優化電感、電容和電阻元件的組合，實現了頻率的有效調控，從而提高了系統的Q值，使實驗現象更為顯著。

二、核心功能與模塊

1. 頻率調節與優化：實驗平臺允許用戶通過更換或調節元件，實現頻率的靈活調整，從而滿足不同的實驗需求。

2. 模塊化設計：系統采用模塊化設計，每個模塊獨立運作，并有獨立的電源開關進行控制。這不僅提高了使用的便捷性，還有效避免了無實驗內容導致的電路損壞。

3. 高性能元件：實驗板采用高品質元件，如大功率直插元器件、高耐壓電容和金屬膜電感等，確保實驗的準確性和穩定性。

4. 專用工具與接口：平臺配備專用無感螺絲刀，方便實驗操作。同時，通信接口采用BNC和測試針共存的方式，確保與各種射頻儀器的順暢通信。

三、技術指標與實驗?zāi)K

1. 小信號放大器模塊：

• 單調諧回路諧振放大器：針對低至5mV的信號進行高效放大，中心頻率可調至8-12MHZ。

• 雙調諧回路諧振放大器：同樣針對低信號進行放大，并可通過調節耦合電容觀察不同耦合狀態下的幅頻特性。

• 頻率特性測試檢波電路：通過檢波電路實現掃頻信號的包絡檢測，直接顯示幅頻特性曲線。

2. 其他功能模塊：

• 無源諧振回路測試電路：測試串聯和并聯諧振回路的性能。

• 語音輸入電路：通過專用耳機線連接手機，為系統提供音頻信號輸入。

• 功率放大電路：放大接收的音頻信號并通過喇叭播放。

• 電源輸入與保護電路：提供四組獨立電源供電，確保電源穩定并防止模塊間信號干擾。

（二）調幅解調與功放模塊

1. 丙類功率放大器

• 組成：由甲放前級和丙類放大后級構成。

• 特性：丙放功率放大器電源開放式，便于電流測量和功率計算。

• 實驗功能：集電極加裝音頻變壓器，支持大信號集電極調幅實驗；基極調幅實驗，調幅后可進行功率放大并通過天線發射。

• 觀察與測試：通過電阻拾取電流，可觀察過壓、欠壓、臨界狀態；提供多種負載電阻，便于觀察輸入信號、電源電壓、負載變化對電路的影響。

2. 功率信號發射

• 功能：經丙類功放后，信號與發射回路LC調諧并通過天線發射。

3. 包絡檢波電路

• 特性：加裝直流、交流負載和AGC直流變量輸出，便于觀察對角失真和負峰切割失真。

4. 集成乘法器調幅電路

• 組成：采用1496乘法器芯片。

• 功能：通過電位器控制輸入直流分量，實現DSB和AM間轉換，并通過邊帶濾波器實現SSB功能。

5. 同步檢波電路

• 組成：由1496芯片組成。

• 功能：對集成調幅信號進行運算，也可接收不同調制深度的調幅信號。

6. 電源輸入與保護電路

• 特性：提供12V、-12V、5V穩定電源，紋波?。挥袨V波電路防止模塊間干擾。

（三）振蕩器模塊

1. LC振蕩器電路

• 特性：開放式振蕩回路，可選擇克拉波或西勒電路形式。

• 實驗內容：學生需計算并選擇電容，系統提供中心頻率為10.245MHZ的電路。

2. 晶體振蕩器電路

• 功能：14.745MHZ晶體振蕩器，可觀察靜態工作點漂移下的頻率穩定和電壓幅度關系。

3. 電源輸入與保護電路

• 特性：同調幅解調與功放模塊。

（四）調頻與鑒頻器模塊

1. 變?nèi)荻O管調頻電路

• 功能：調頻電路中心頻率為10.245MHZ，可調靜態電壓，輸出波形不失真。

2. 相位鑒頻器

• 組成與特性：采用1496乘法器，輸入端選頻，輸出穩定，鑒頻特性好。

3. 鎖相環調頻器

• 功能：采用NE564芯片，VCO輸出頻率高、波形易調，可設置輸出頻率和幅度。

4. 鎖相環鑒頻器

• 功能：與鎖相環調頻器參數一致，可調節VCO的頻率和幅度。

5. 電源輸入與保護電路

• 特性：同調幅解調與功放模塊。

（五）中頻放大與混頻模塊

1. 中頻放大器

• 功能：455KHZ中頻放大，由兩級甲放組成，選頻放大，輸出幅度可調。

2. 三極管混頻電路

• 應用：用于AM調幅波系統，進行10.7MHZ與10.245MHZ混頻，輸出至中頻電路。

3. 乘法器混頻電路

• 應用：用于FM電路系統，對14.745MHZ和10.245MHZ信號混頻，輸出4.5MHZ中頻信號。

4. 自動增益控制AGC電路

• 組成與功能：由運放電路組成，用于實驗系統。

（六）元件庫

• 內容：包括電阻、電容、電感、可調電容、可調電阻、三極管等元件，牢固耐用。

三、實驗內容

1. 基礎實驗

實驗一：?jiǎn)握{(diào)諧回路諧振放大器實驗

• 目標：研究單調諧回路的諧振特性及其在放大器中的應用。

• 內容：搭建單調諧回路諧振放大器，觀察諧振點的變化對放大器性能的影響。

實驗二：雙調諧回路諧振放大器實驗

• 目標：探究雙調諧回路在諧振放大器中的性能特點。

• 內容：搭建雙調諧回路諧振放大器，觀察雙調諧回路對放大器帶寬和增益的影響。

實驗三：丙類功率放大器實驗

• 目標：研究丙類功率放大器的原理和工作特性。

• 內容：搭建丙類功率放大器電路，測試其輸出功率、效率和失真度。

實驗四：集電極AM和集成選頻實驗

• 目標：了解集電極調幅和集成選頻的原理和應用。

• 內容：實現集電極調幅功能，并通過集成選頻電路進行信號選擇。

實驗五：西勒振蕩器實驗

• 目標：研究西勒振蕩器的工作原理和振蕩條件。

• 內容：搭建西勒振蕩器電路，觀察其振蕩頻率和穩定性。

實驗六：克拉波振蕩器實驗

• 目標：了解克拉波振蕩器的特性和應用。

• 內容：搭建克拉波振蕩器電路，研究其振蕩頻率和波形。

實驗七：晶體振蕩器實驗

• 目標：研究晶體振蕩器的穩定性和頻率特性。

• 內容：搭建晶體振蕩器電路，測試其頻率穩定性和精度。

實驗八：乘法器調幅實驗

• 目標：了解乘法器在調幅中的應用。

• 內容：使用乘法器實現調幅功能，觀察調幅信號的波形和特性。

實驗九：同步檢波實驗

• 目標：研究同步檢波的原理和應用。

• 內容：搭建同步檢波電路，觀察檢波后的信號波形和性能。

實驗十：基極調幅實驗

• 目標：了解基極調幅的原理和實現方法。

• 內容：在電路中實現基極調幅功能，觀察調幅效果。

實驗十一：包絡檢波實驗

• 目標：研究包絡檢波的原理和特性。

• 內容：搭建包絡檢波電路，觀察檢波后的信號波形和失真情況。

實驗十二：變?nèi)荻O管調頻實驗

• 目標：研究變?nèi)荻O管在調頻電路中的應用。

• 內容：使用變?nèi)荻O管實現調頻功能，觀察調頻信號的特性和頻率變化。

實驗十三：相位鑒頻器實驗

• 目標：了解相位鑒頻器的工作原理和性能。

• 內容：搭建相位鑒頻器電路，測試其對調頻信號的鑒頻效果。

實驗十四：鎖相環集成調頻與壓控振蕩器實驗

• 目標：研究鎖相環在調頻和壓控振蕩器中的應用。

• 內容：搭建鎖相環調頻電路和壓控振蕩器，觀察其調頻特性和穩定性。

實驗十五：電容耦合相位鑒頻器實驗

• 目標：研究電容耦合相位鑒頻器的特性和應用。

• 內容：搭建電容耦合相位鑒頻器電路，測試其對調頻信號的鑒頻性能。

實驗十六：三極管混頻器實驗

• 目標：了解三極管在混頻器中的應用和原理。

• 內容：使用三極管搭建混頻器電路，觀察混頻信號的輸出特性。

實驗十七：中頻放大器實驗

• 目標：研究中頻放大器的放大特性和選頻功能。

• 內容：搭建中頻放大器電路，測試其對中頻信號的放大效果。

實驗十八：乘法器混頻實驗

• 目標：了解乘法器在混頻電路中的應用和特性。

• 內容：使用乘法器實現混頻功能，觀察混頻后的信號頻譜。

2. 設計型實驗

實驗一：?jiǎn)握{(diào)諧回路諧振放大器實驗（諧振點設置）

• 目標：通過設計諧振點的位置，優化單調諧回路諧振放大器的性能。

• 內容：設計諧振點位置，搭建并測試放大器性能。

實驗二：雙調諧回路諧振放大器實驗（諧振點設置、耦合電容選擇）
