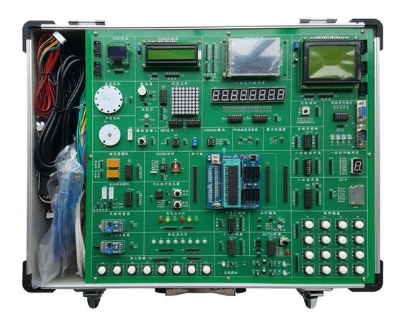

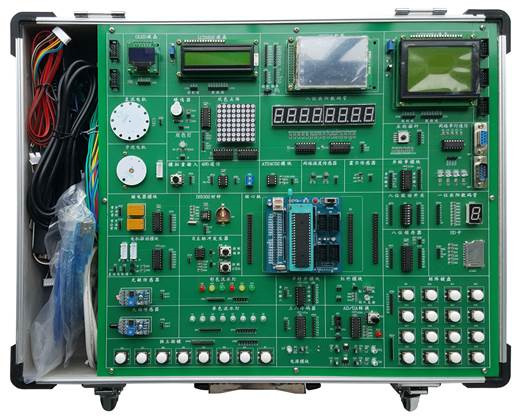

SHKC-STM32型單片機實驗箱

一、概述

基于STM32單片機的實驗教學平臺，其設計理念著重于單片機的實驗教學特性?；A(chǔ)功能實驗電路采取一體化設計，使得實驗操作更為便捷；而創新拓展型實驗電路則采用獨立模塊設計，便于接入主板，滿足不同層次、不同需求的實驗教學。該平臺不僅適用于演示驗證性實驗，還兼顧綜合設計和創新研究性實驗的需求。主板上集成了CPU編程下載接口，使得編程、下載與調試功能集于一體，極大地提升了實驗教學的靈活性和實用性。

二、特色功能

1. 詳盡的實驗指導

該平臺配備了詳盡的實驗指導書，專門針對實驗箱的使用與操作進行了詳細闡述。通過這本專業的指導書，用戶可以迅速掌握單片機技術，實現快速入門，提高學習效率。

2. 功能模塊獨立性

基于多年的開發經驗與用戶反饋，該平臺采用了功能模塊完全獨立的設計理念。各模塊之間互不干擾，有效減少了初學者在編程過程中的誤區。同時，板載豐富的實驗硬件資源和接口，并對外全部開放I/O口，用戶可以根據需要靈活連接，輕松搭建自己的電路。配合大量的C語言實驗例程，用戶可以快速掌握單片機原理及其實用接口技術。

三、CPU開發實驗支持

該平臺標配STM32F103C8T6核心板，同時支持根據客戶需求選配其他單片機核心板，從而實現對多種CPU芯片的支持與擴展。這一設計使得該平臺具有廣泛的適用性和靈活性，滿足不同教學場景的需求。

四、硬件配置詳覽

1. 實驗箱底板

（1）單色流水燈模塊：包含8個高亮綠色LED燈，用于實現單色流水燈效果。

（2）雙色流水燈模塊：配備6個高亮LED燈，包括紅、黃、綠三種顏色，實現雙色流水燈效果。

（3）雙色LED燈模塊：采用紅綠雙色LED燈，展示雙色顯示效果。

（4）8位數碼管模塊：包括2個四位一體共陽極數碼管及2個74HC595驅動芯片，實現多位數字顯示功能。

（5）1位數碼管模塊：采用1個8段共陽極數碼管，尺寸為0.56英寸，用于單位數字顯示。

（6）紅綠雙色點陣模塊：配備3個74HC595驅動芯片和一個紅綠雙色點陣顯示屏，實現點陣顯示功能。

（7）LCD1602液晶屏模塊：標準LCD1602液晶屏接口，配備1個帶背光的LCD1602液晶屏，用于字符顯示。

（8）LCD12864液晶屏模塊：支持標準LCD12864液晶屏接口，兼容串行和并行液晶屏，實現圖形和文字顯示功能。

（9）OLED顯示模塊：采用0.96寸OLED液晶屏，分辨率為128*64，提供高清晰度顯示（選配）。

（10）TFT彩屏模塊：支持8位和16位TFT彩屏接口，具備觸摸屏控制功能，配備2.8寸彩屏，支持觸屏操作，提供262K色顯示（選配）。

（11）獨立按鍵模塊：包含8個獨立按鍵，并配備上拉電阻，方便用戶輸入操作。

（12）4X4矩陣鍵盤模塊：采用4行4列矩陣鍵盤設計，配備上拉電阻，實現多鍵輸入功能。

（13）五向搖桿模塊：配備一個五向搖桿，支持上、下、左、右、中五個方向的輸入操作。

（14）蜂鳴器模塊：采用無源蜂鳴器，用于聲音提示或報警功能。

（15）DS1302時鐘模塊：集成DS1302芯片，配備后背電池座，實現實時時鐘功能。

2. 傳感器模塊

（1）兩路DS18B20模塊：提供兩路DS18B20溫度傳感器接口，用于溫度測量。

（2）光敏傳感器模塊：集成LM393比較器，配備基準電壓可調電阻、模擬量輸出接口、數字量輸出接口及模擬量指示LED燈，支持光敏二極管和光敏電阻等光電開關器件。

（3）火焰?zhèn)鞲衅髂K：集成LM393比較器，具備基準電壓可調電阻、模擬量輸出接口、數字量輸出接口及模擬量指示LED燈，支持火焰?zhèn)鞲衅鞯膽?yīng)用。

（4）霍爾傳感器模塊：集成LM393比較器，包含基準電壓可調電阻、模擬量輸出接口、數字量輸出接口及模擬量指示LED燈，適用于霍爾傳感器的使用。

3. 電器控制模塊

（1）直流電機接口模塊：采用ULN2003驅動芯片，提供一路可調速直流電機接口和一路可調速、可調向雙功能電機

四、數據傳輸、存儲模塊構成

（1）串口通信模塊：該模塊采用SP3232芯片，以SOP16封裝形式呈現，工作電壓范圍為+3.0V至+5V。為方便使用，設計有一個公頭串口座和一個母頭串口座，并配備四個狀態指示燈，便于用戶實時觀察串口的工作狀態。

（2）存儲模塊：AT24C02存儲模塊采用AT24C02芯片，SOP8封裝，為系統提供穩定的數據存儲功能。

（3）模擬量輸入模塊：此模塊支持0V至5V的輸入電壓范圍可調，并具備0R至10K的電阻值可調功能，適應多種模擬信號的采集需求。

（4）串轉并/并轉串模塊：74HC164和74HC165芯片分別負責串行到并行和并行到串行的數據轉換，SOP14和SOP16封裝形式使得模塊布局更為緊湊。

（5）SD卡模塊：標準SD卡卡槽設計，支持SPI控制方式和4-bit傳輸模式，為大量數據的存儲和讀取提供便利。

（6）MAX485模塊：該模塊基于MAX485芯片，提供1組2P接線端子輸出和1組插針輸出，適用于RS-485通信場景。

（7）紅外發射與接收模塊：紅外發射模塊采用紅外發射二極管，而接收模塊則選用HX838紅外一體化接收頭，實現紅外信號的發射與接收功能。

（8）PCF8591 AD/DA模塊：搭載PCF8591芯片，具備4路模擬量輸入和1路模擬量輸出，通過IIC通信協議與外部設備交互。

（9）鎖存器與譯碼器模塊：74HC573鎖存芯片和74LS138譯碼芯片分別負責數據的鎖存和地址譯碼功能，提升系統的數據處理能力。

（10）核心板擴展接口：提供接口插座29P兩排和IO擴展插針28P兩排，方便用戶進行核心板的擴展與定制。

五、電源模塊配置

（1）3V3電源電路：采用LM1117-3V3穩壓芯片，確保系統獲得穩定的3.3V工作電壓。

（2）1V8電源模塊：LM1117-1V8穩壓芯片為系統提供1.8V的穩定工作電壓。

（3）電源引出：GND/5V/3V3/1V8四組電源，每組均有6路引出，滿足系統各部分的電源需求。

（4）USB接口模塊：采用mini USB,A型母頭設計，包含D+和D-引腳，方便與外部設備連接。

（5）自恢復保險絲：斷開電流設定為300mA，有效保護電路免受過大電流的損害。

六、機箱設計

（1）機箱結構：采用堅固型鋁合金框架和厚實的ABS塑料包角，確保機箱的穩固性和耐用性。參考外形尺寸為480×360×120mm，適應多種實驗環境。

（2）零配件存放區：設計有70mm×350mm的零配件存放區，方便用戶存放和管理實驗所需的零配件。

五、實驗項目

本實驗教學平臺提供了豐富的實驗項目，涵蓋基礎實驗、傳感器實驗、電器控制實驗、數據傳輸與存儲模塊功能實驗以及工業組態軟件應用實驗等多個方面。通過實驗，學生不僅可以深入了解單片機的基本原理和功能，還能夠掌握各種外設模塊的使用和編程方法，為未來的學習和工作打下堅實的基礎。

六、教學與應用價值

本實驗教學平臺憑借其模塊化、可擴展的設計以及豐富的實驗項目，為單片機的教學與實踐提供了有力的支持。它不僅能夠幫助學生系統掌握單片機的基本知識和技能，還能夠培養學生的實踐能力和創新精神。同時，該平臺還具有廣泛的應用價值，可以應用于各種嵌入式系統、智能控制等領域，為產業的發展和創新提供技術支持。

六、實驗箱配置表
