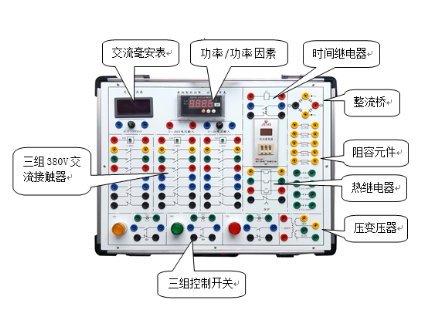

SHKC-DL3型電工原理輔助實驗箱(交流異步電機控制箱）

一、電工原理輔助箱的技術指標概述

1、交流接觸器：為滿足各種電路控制需求，該輔助箱配備了三只380V交流接觸器，確保電路的穩定與可靠運行。

2、時間繼電器：輔助箱中配有一只時間繼電器，用于實現電路中的定時控制功能，提升電路控制的靈活性。

3、熱繼電器：為了防止電路過載，特別配置了熱繼電器，有效保護電路免受損壞，確保設備的安全運行。

4、控制開關：為了模擬實際電路操作，輔助箱內設有三只控制開關，包括模擬啟動、停止和急停功能，方便用戶進行實驗操作。

5、整流橋：中功率整流橋的配置使得輔助箱能夠進行直流電的轉換，滿足不同電路對直流電源的需求。

6、制動電阻與功率電阻：為電路提供穩定的制動效果，配置了10Ω/25W的制動電阻；同時，還配備了10KΩ/3W、20K/3W、30K/3W的功率電阻，以滿足不同電路對電阻值的需求。

7、電容器與電流表：輔助箱中配備了1μF/500V、2.2uf/500V、4.7μF/500V的電容器，以及一只0～500mA數字交流毫安表，用于測量電路中的電流值。此外，還配備了一只數字式三相功率、功率因素表，方便用戶了解電路的功率和功率因素情況。

8、雙繞組變壓器：為了滿足不同電壓等級的電路需求，輔助箱中配備了一只220V/26V/6.3V的雙繞組變壓器，方便用戶進行電壓轉換和電路調試。

9、機箱設計：輔助箱的機箱采用堅固型鋁合金框架和厚實的ABS塑料包角制作，確保設備的穩定性和耐用性。同時，參考外形尺寸為480×360×150mm，方便用戶進行攜帶和存放。
