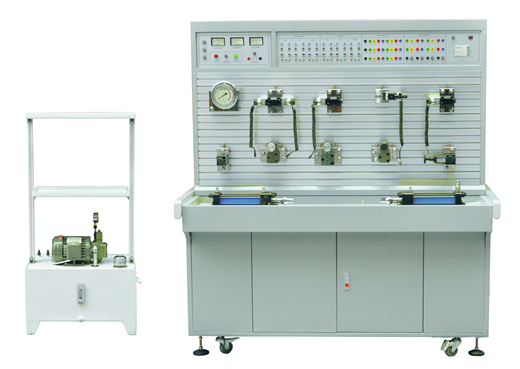

KCYCM-06型工業型液壓PLC與透明液壓繼電器控制綜合實訓裝置
一、概述：
工業型液壓PLC控制與透明液壓繼電器控制綜合實訓裝置采用“二合一”結構，配備兩套實驗設備，一套為工業液壓與PLC實訓平臺，另一套為透明液壓傳動實訓平臺，工業液壓配有獨立的PLC電氣控制與繼電器控制，透明液壓配有獨立繼電器控制。
同一套裝置既可以分別獨立進行工業液壓控制、透明液壓控制的相應基本同路及其應用實驗，又可以進行PLC編程及應用控制實驗，適用于“液壓傳動與控制”、“液壓與氣壓傳動”、“氣動技術”等相關課程的教學實訓。
二、工業液壓傳動部分技術參數及指標：
集真實的液壓元件、各執行模塊、繼電器控制單元、PLC編程控制技術于一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓系統回路，電機和泵軸承式連接（一體化）再和油箱固定在一起，油箱和控制屏單獨放置；帶有三相電源漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa。
三、技術參數：
1、輸入電源：三相五線，380V．允差±l0%，50Hz。
2、直流電源：DC24V
3、裝置容量：<2kVA。
4、定量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。
5、主機選用三菱FX1S-20MR主機，主機為12點開關量輸入／8點開關量輸出配有控制模塊：電源模塊，繼電器控制模塊，控制按鈕模塊等。
6、電機：額定電壓380V．額定功率0.75kW，絕緣等級B
7.液壓泵站：最大容積90L．2mm鋼板、變量葉片泵及電機、油溫液面計、清潔蓋、空氣濾清器、耐震不銹鋼壓力表，L-HL46號液壓油。
配有中高壓液壓元件：
四、液壓元器件清單：
序號 | 型號/規格 | 名 稱 | 數量 | 單位 |
1 | 實訓臺 | 1 | 個 | |
2 | 1520×1000×1800（mm） | 實訓桌 | 1 | 張 |
3 | 380V、24V | 電源模塊 | 1 | 塊 |
4 | 按鈕模塊 | 1 | 塊 | |
5 | 繼電器控制模塊 | 1 | 塊 | |
6 | 電磁閥電控模塊 | 1 | 塊 | |
7 | 2FRM5-31B/15QB | 二通流量閥（調速閥） | 2 | 只 |
8 | 3WE6A61B/CG24N9Z5L | 二位三通電磁換向閥 | 2 | 只 |
9 | 4WE6C61B/CG24N925L | 二位四通電磁換向閥 | 1 | 只 |
10 | 4WMM6C50BF | 二位四通手控換向閥 | 1 | 只 |
11 | 4WE6E61B/CG24N9Z5L | 三位四通電磁換向閥 | 1 | 只 |
12 | 4WE6J61B/CG24N9Z5L | 三位四通電磁換向閥 | 1 | 只 |
13 | LI-10B | 單向節流閥 | 1 | 只 |
14 | I-10B | 單向閥 | 1 | 只 |
15 | Y-10B | 先導式溢流閥 | 1 | 只 |
16 | DG-02B | 直動式溢流閥 | 1 | 只 |
17 | XYI-25B | 先導式單向順序閥 | 1 | 只 |
18 | J-10B | 直先導式減壓閥 | 1 | 只 |
19 | IY-25B | 液控單向閥 | 2 | 只 |
20 | HED40P15/100Z14L24 | 壓力繼電器 | 2 | 只 |
21 | 三通 | 4 | 只 | |
22 | 四通 | 3 | 只 | |
23 | MOB40-200 | 油缸（臥式帶桿頭） | 2 | 只 |
24 | YN-100ZQ/10MPa | 耐震壓力表 | 1 | 只 |
25 | 行程開關 | 4 | 只 | |
26 | 膠管 | M16*1.5/8I-W-0.5M(裝好快捷接頭) | 10 | 根 |
27 | M16*1.5/8I-W-0.7M(裝好快捷接頭) | 15 | 根 | |
28 | M16*2.4 | O型圈 | 2 | 個 |
29 | 11*1.9 | O型圈 | 3 | 個 |
30 | 電機電源線（制作好）三相四線電線 | 1 | 根 | |
31 | 油箱鐵盤（一個為平一個為彎） | 1 | 個 | |
32 | 泵站（油箱） | 1 | 個 | |
33 | 液壓實訓指導書 | 1 | 冊 | |
34 | 光盤 | PLC編程軟件、 程序 | 1 | 個 |
35 | 三菱 | 編程電纜 | 1 | 條 |
36 | 工具 | 1 | 套 |
五、可以完成的實訓項目：
可完成幾十種液壓回路實訓（學生也可自行設計搭建其它回路），典型實訓如下:
1、單級調壓回路
2、多級調壓回路
3、減壓回路
4、卸荷回路
5、進油節流調速回路
6、回油節流調速回路
7、旁油節流調速回路
8、液壓缸差動連接的快速運動回路
9、調速閥短接速度換接回路
10、調速閥串聯的速度換接回路
11、調速閥并聯的速度換接回路
12、用換向閥的換向回路
13、用“O”型機能換向閥的鎖緊回路
14、用液控單向閥的鎖緊回路
15、用順序閥控制的順序動作回路
16、用壓力繼電器控制的順序動作回路
17、用行程開關控制的順序動作回路
18、用調速閥控制的同步回路
六、透明液壓傳動部分技術及指標：
1、電源：AC220V 50Hz
2、直流電源：輸入AC220V 輸出DC24V/2A
3、液壓實驗油泵電機功率：250W 配有專用的穩壓直流電機調速器
調速范圍：0－1700r/min
4、實驗工作時離液壓實驗臺1.5m遠處噪聲≤58dB。
5、實驗油路液流壓力要求需0.3－0.8Mpa（油泵最高壓力：Pmax=2.5Mpa）
6、電磁換向閥：AC220V 吸力3Mpa
7、實驗臺外型尺寸：1520mm×1000mm×1800mm
七、主要特點
1、透明液壓傳動演示系統主要由實訓桌、實訓臺、液壓元件和電器控制器件等組件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元件等。
3、備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
4、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
5、實訓控制單元采用獨立的繼電器控制單元進行電氣控制。。
八、液壓基本實驗的換向回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。
九、透明液壓配置清單
序號 | 名稱 | 型號 | 單位 | 數量 |
1 | 繼電器控制模塊 | 塊 | 1 | |
2 | 雙作用油缸（帶行程撞塊） | 透明元件 | 只 | 2 |
3 | 二位二通電磁換向閥 | 透明元件 | 只 | 1 |
4 | 二位四通電磁換向閥 | 透明元件 | 只 | 2 |
5 | 三位四通電磁換向閥（O型） | 透明元件 | 只 | 1 |
6 | 三位四通電磁換向閥（H型） | 透明元件 | 只 | 1 |
7 | 三位四通電磁換向閥（M型） | 透明元件 | 只 | 1 |
8 | 彈簧回位油缸 | 透明元件 | 只 | 1 |
9 | 增壓油缸 | 透明元件 | 只 | 1 |
10 | 輔助油箱 | 透明元件 | 只 | 1 |
11 | 單向閥 | 透明元件 | 只 | 2 |
12 | 液控單向閥 | 透明元件 | 只 | 2 |
13 | 溢流閥（直動式） | 透明元件 | 只 | 2 |
14 | 溢流閥（先導式） | 透明元件 | 只 | 1 |
15 | 節流閥（直動式） | 透明元件 | 只 | 1 |
16 | 調速閥 | 透明元件 | 只 | 2 |
17 | 順序閥 | 透明元件 | 只 | 2 |
18 | 減壓閥 | 透明元件 | 只 | 1 |
19 | 二位四通行程換向閥 | 透明元件 | 只 | 1 |
20 | 三位五通手動換向閥 | 透明元件 | 只 | 1 |
21 | 壓力繼電器 | 透明元件 | 只 | 1 |
22 | 壓力表 | 透明元件 | 只 | 3 |
23 | 三通接頭 | 透明元件 | 只 | 7 |
24 | 四通接頭 | 透明元件 | 只 | 3 |
25 | 行程開關（常開） | 只 | 2 | |
26 | 行程開關（常閉） | 只 | 2 | |
27 | 透明液壓皮管 | 米 | 20 | |
28 | 油盤 | 只 | 1 | |
29 | 油箱 | 只 | 1 | |
30 | 機泵組 | 套 | 1 | |
31 | L-HL46號液壓油 | kg | 5 | |
32 | 電磁閥通用連接線 | 條 | 3 | |
33 | 壓力繼電器插頭線 | 條 | 1 | |
34 | 螺絲刀6×100（一字、十字） | 把 | 2 | |
35 | 剪刀 | 把 | 1 | |
36 | 活動板手 | 把 | 1 | |
37 | 尖嘴鉗 | 把 | 1 | |
38 | 內六角扳手M5 | 把 | 1 | |
39 | 內六角扳手M6 | 把 | 1 | |
40 | 內卡簧鉗 | 把 | 1 | |
41 | 外卡簧鉗 | 把 | 1 | |
42 | 快速油接頭 | 只 | 5 | |
43 | 透明液壓使用說明書 | 冊 | 1 |

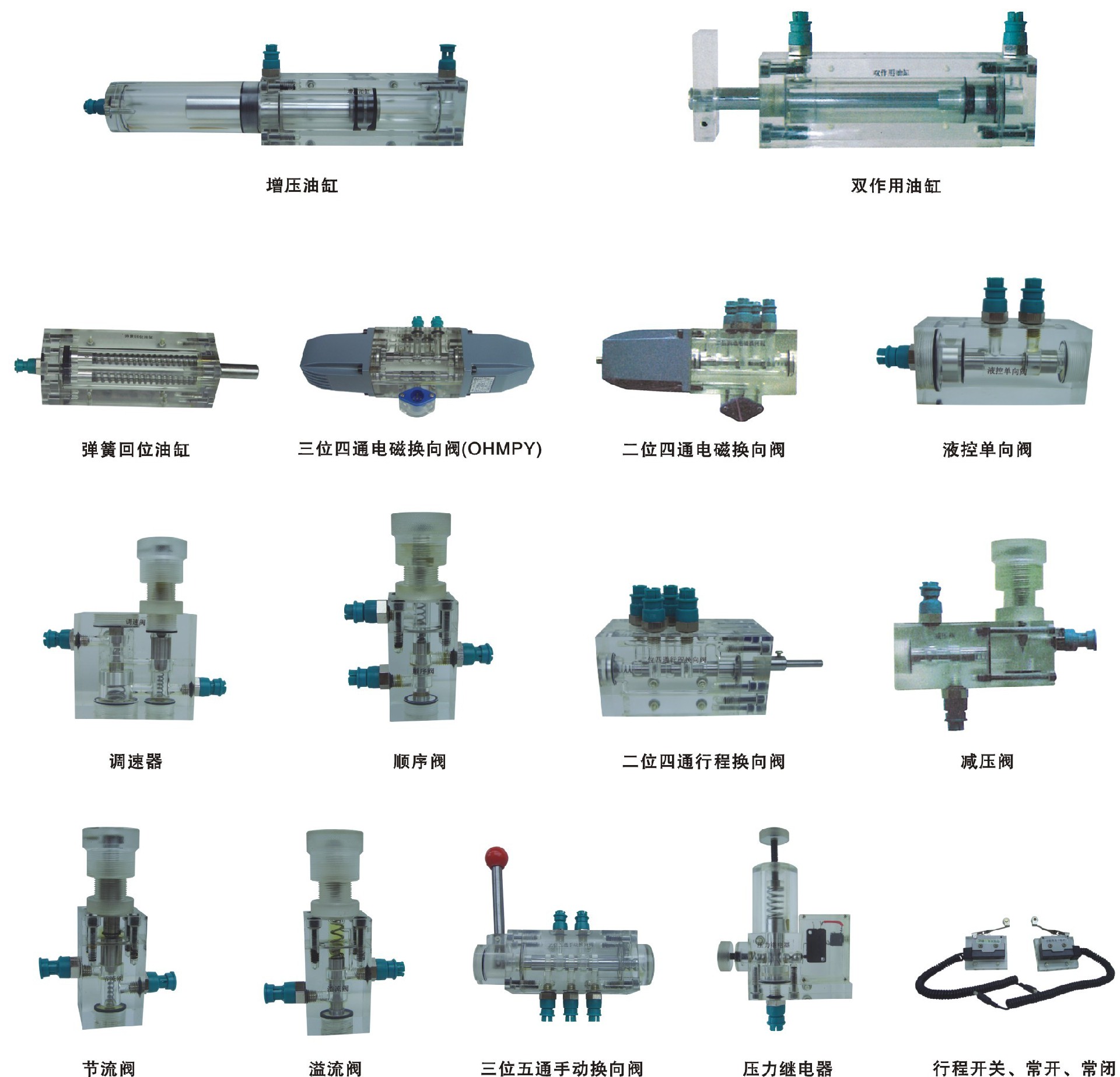

十、液壓元件
