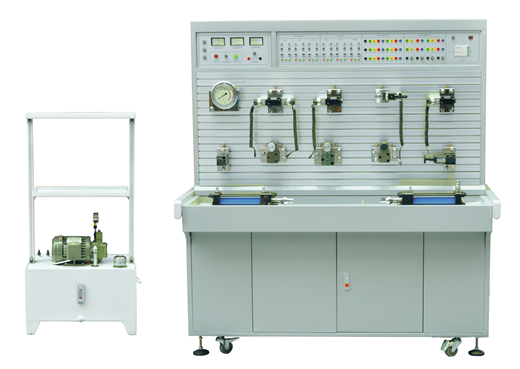

KCYCM-05型液壓傳動與PLC控制實訓裝置（工業型）
一、液壓傳動部分技術參數及指標
集真實的液壓元件、各執行模塊、繼電器控制單元、PLC控制技術于一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓系統回路，電機和泵軸承式連接（一體化）和油箱固定在一起，油箱和控制屏單獨放置；三相電源帶有漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa。
二、技術參數
1、輸入電源：三相五線，380V．允差±l0%，50Hz。
2、裝置容量：≤1kVA。
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)．
5、變量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。
6、電 機：額定電壓380V．額定功率0.75kW，絕緣等級B
7、液壓泵站：最大容積60L．2mm鋼板、變量葉片泵及電機、油溫液面計、清潔蓋、空氣濾清器、耐震不銹鋼壓力表，L-HL46號液壓油。
8、PLC選用三菱FX1S-20MR主機，主機為12路開關量輸入／8路繼電器輸出。
9、配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，液壓元件獨立模塊等。通過機械控，傳統繼電器控制，先進的PLC自動控制與PLC編程技術于一體，靈活實現其功能。
三、液壓元器件清單
序號 | 型號/規格 | 名稱 | 數量 | 單位 |
1 | 實訓臺 | 1 | 個 | |
2 | 1520×700×1800（mm） | 實訓桌 | 1 | 張 |
3 | 380V、24V | 電源模塊 | 1 | 塊 |
4 | 按鈕模塊 | 1 | 塊 | |
5 | 繼電器控制模塊 | 1 | 塊 | |
6 | 電磁鐵控制模塊 | 1 | 塊 | |
7 | FX1S-20MR | PLC模塊 | 1 | 塊 |
8 | 2FRM5-31B/15QB | 二通流量閥（調速閥） | 2 | 只 |
9 | 3WE6A61B/CG24N9Z5L | 二位三通電磁換向閥 | 2 | 只 |
10 | 4WE6C61B/CG24N925L | 二位四通電磁換向閥 | 1 | 只 |
11 | 4WMM6C50BF | 二位四通手控?fù)Q向閥 | 1 | 只 |
12 | 4WE6E61B/CG24N9Z5L | 三位四通電磁換向閥 | 1 | 只 |
13 | 4WE6J61B/CG24N9Z5L | 三位四通電磁換向閥 | 1 | 只 |
14 | LI-10B | 單向節流閥 | 1 | 只 |
15 | I-10B | 單向閥 | 1 | 只 |
16 | Y-10B | 先導式溢流閥 | 1 | 只 |
17 | DG-02B | 直動式溢流閥 | 1 | 只 |
18 | XYI-25B | 先導式單向順序閥 | 1 | 只 |
19 | J-10B | 先導式減壓閥 | 1 | 只 |
20 | IY-25B | 液控單向閥 | 1 | 只 |
21 | HED40P15/100Z14L24 | 壓力繼電器 | 2 | 只 |
22 | 三通 | 4 | 只 | |
23 | 四通 | 3 | 只 | |
24 | MOB40-200 | 油缸（臥式帶桿頭） | 2 | 只 |
25 | YN-100ZQ/10MPa | 耐震壓力表 | 1 | 只 |
26 | 行程開關 | 4 | 只 | |
27 | 膠管 | M16*1.5/8I-W-0.5M(裝好快捷接頭) | 10 | 根 |
28 | M16*1.5/8I-W-0.7M(裝好快捷接頭) | 15 | 根 | |
29 | M16*2.4 | O型圈 | 2 | 個 |
30 | 11*1.9 | O型圈 | 3 | 個 |
31 | 電機電源線（制作好）三相四線電線 | 1 | 根 | |
32 | 油箱鐵盤（一個為平一個為彎） | 1 | 個 | |
33 | 泵站（油箱） | 1 | 個 | |
34 | 三菱 | 編程電纜 | 1 | 條 |
35 | 液壓實訓說明書 | 1 | 冊 |
四、可以完成的實訓項目
可完成幾十種液壓回路實訓（學生也可自行設計搭建其它回路），典型實訓如下：
1、單級調壓回路
2、多級調壓回路
3、減壓回路
4、卸荷回路
5、進油節流調速回路
6、回油節流調速回路
7、旁油節流調速回路
8、液壓缸差動連接的快速運動回路
9、調速閥短接速度換接回路
10、調速閥串聯的速度換接回路
11、調速閥并聯的速度換接回路
12、用換向閥的換向回路
13、用“O”型機能換向閥的鎖緊回路
14、用液控單向閥的鎖緊回路
15、用順序閥控制的順序動作回路
16、用壓力繼電器控制的順序動作回路
17、用行程開關控制的順序動作回路
18、用調速閥控制的同步回
