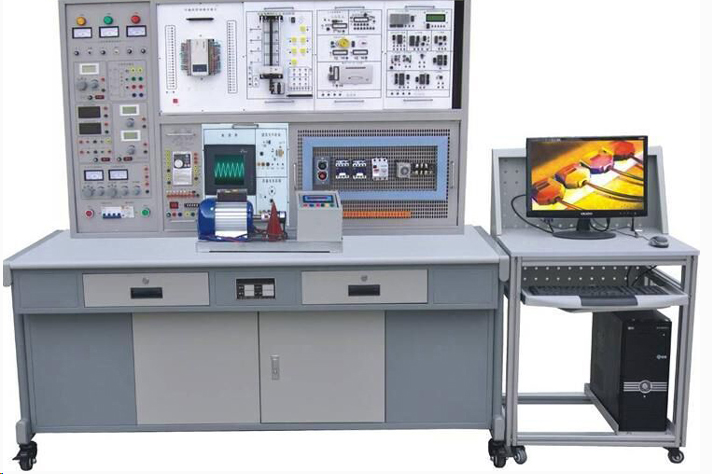

工業自動化綜合實訓裝置

工業自動化綜合實訓裝置

一、概述
工業自動化實訓設備是集多種功能于一體的教學實訓平臺，它融合了可編程邏輯控制器、編程軟件、仿真實訓教學軟件、實訓模塊、實物以及電氣實訓網孔板等核心組件。這一裝置能夠直觀地展示PLC的基本指令訓練，模擬多個PLC的實際應用，并提供實物控制訓練的機會。裝置主機選用日本三菱FX系列的可編程控制器，搭配通信編程電纜和三相鼠籠異步電機，同時提供實訓所需的直流電源。

此實訓裝置特別適用于高職院校、職業學校和技校的相關專業，如機電設備安裝與維修、電氣運行與控制等。它也適合技工學校、職業培訓學校的PLC實操教學，以及技能鑒定考核。

二、產品特性

1. 模塊化設計，掛箱更換簡便，便于組織多樣化的實訓項目并擴展新的實訓功能。

2. 適用于就業前和崗前的綜合技能訓練，滿足高級工技能培訓考核的需求。

3. 支持小型工程項目設計、設備選型、安裝調試及操作模擬。

4. 僅需三相四線交流電源即可運行，實訓資源豐富，綜合性強，有效節省實訓空間。

5. 高安全性設計，配備電壓型和電流型漏電保護器，以及單片機全程監控的過載或短路保護功能，確保設備和人員安全。

三、技術性能

1. 輸入電壓：三相四線制～380V±10%，頻率為50Hz。

2. 工作環境：溫度范圍在-5℃～+40℃之間，相對濕度應小于85%（在25℃時）。

3. 裝置容量：小于1.5KVA。

4. 外形尺寸：長為1800mm，寬為750mm，高為1680mm。

四、裝置配置
（一）電源、信號源、儀器控制屏
控制屏采用鐵質雙層亞光密紋噴塑結構，搭配鋁合金面板，為實訓提供必要的電源、信號源、測試儀表和安全保護。

1. 主控功能板
   （1）三相四線電源輸入，通過漏電保護器接通總開關，通過接觸器實現啟動和停止操作。
   （2）配備三只450V交流電壓表，顯示三相電源電壓。
   （3）設有三相四線電源輸出，具有短路或過載保護功能，確保安全。
   （4）提供～220V安全插座，為外部儀器供電。

2. 直流電源
   （1）一路0-30V連續可調直流電源，具有預設限流保護功能。
   （2）提供±12V、+5V、+24V直流電源，具備短路保護。
   （3）恒流源一路，可連續調節，具備輸出開路和短路保護功能。

3. 函數信號發生器：能生成正弦波、三角波、矩形波。
   （1）頻率范圍：5Hz至550KHz，分頻段調節。
   （2）頻率直接顯示。
   （3）電壓輸出范圍可調，具有不同幅度的衰減選擇。

（二）實訓桌
實訓桌結構堅固，美觀實用，采用防火、防水、耐磨材料制成，設有抽屜和元器件儲存柜，方便存放實訓器材。

（三）實訓組件

1. PLC實訓組件
   包含三菱FX1N-40mR主機，集成數字量I/O，配備FX1N-485BD通訊模塊和FX0N-3A模擬量模塊，提供SC-09通訊編程電纜及轉接口等，滿足實訓需求。

2、PLC實訓模擬掛箱

四、實訓項目

（一）PLC基本技能實訓
1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
2.PLC仿真實訓

（二）PLC模擬控制應用實訓

3.數碼顯示控制
4.搶答器控制（優先級、數值運算，具有聲效功能）
5.天塔之光控制（閃爍、發射、流水型）
6.音樂噴泉控制（具有聲效功能）
7.十字路口交通燈控制
8.水塔水位控制
9.自動送料裝車系統控制
10.四節傳送帶控制
11.裝配流水線控制
12.多種液體混合裝置控制
13.自控成型機控制
14全自動洗衣機控制（具有聲效功能）
15.電鍍生產線控制
16.自控軋鋼機控制
17.郵件分揀機控制
18.自動售貨機控制
19.機械手控制
20.三層電梯控制
21.四層電梯控制（實物）
22.加工中心控制（實物）
（三）PLC實物控制實訓
23.直線運動位置識別、運動軌跡控制、定位控制
24.步進電機運動控制
25.井道電梯運行控制
26.挖土機的自動控制
（四）PLC高級技能實訓（設計、安裝、調試及檢修）
27.三相電機點動控制線路
28.三相電機自鎖控制線路
29.三相電機正反轉控制線路
30.三相電機Y/△啟動控制線路
31.三相電機順序啟動電氣控制線路
32.  C620車床的電氣控制線路

（五）PLC、變頻器、觸摸屏綜合應用技能實訓
33.變頻器功能參數設置與操作
34.變頻器報警與保護功能
35.外部端子點動控制
36.變頻器控制電機正反轉
37.多段速度選擇變頻調速
38.變頻器無級調速
39.基于外部模擬量(電壓/電流）控制方式的變頻調速
40.瞬時停電啟動控制
41.PID變頻調速控制
42.PLC控制變頻器外部端子的電機正反轉
43.PLC控制變頻器外部端子的電機運行時間控制
44.基于PLC數字量控制方式的多段速
45.基于PLC模擬量控制變頻開環調速
46.基于PLC通信方式的變頻器開環調速
47.基于PLC通信方式的速度閉環控制
48.基于PLC模擬量方式的變頻器閉環調速
49.變頻器恒壓供水系統的模擬
50.基于觸摸屏控制方式的基本指令編程練習
51.基于觸摸屏控制方式的LED控制
52.基于觸摸屏控制方式的溫度PID控制
53.PLC、觸摸屏與變頻器通信控制
54.基于MCGS的現場總線網絡通信技術

（六）PLC控制直流電機調速實訓
（七）PLC控制交流伺服電機實訓
