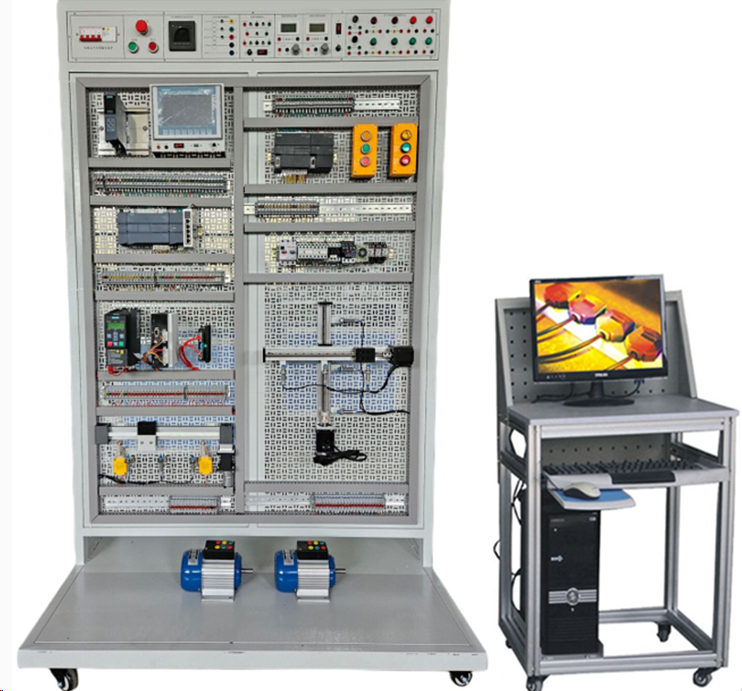

工業數字化網絡綜合實訓平臺

工業數字化網絡綜合實訓平臺

一、產品簡述

工業數字化網絡綜合實訓裝置是依據“可編程序控制系統設計師”的職業培訓及考核要求精心打造的一款實訓設備。它不僅融入了新技術，還滿足了職業教育、技能鑒定及實訓教學的多重需求。該裝置特別適用于各級職業院校、培訓機構等，助力可編程序控制系統設計師的技能培訓與鑒定工作。

二、研發背景概覽

1. 緊貼職業標準：根據人力資源和社會保障部的相關培訓及考核大綱，結合實際需求，研制出這款實訓裝置，確保教學與考核的同步進行。

2. 教學需求升級：隨著工業數字化的快速發展，教學設備也需要不斷升級以滿足更高的教學要求。同時，考慮到教學需要從基礎開始，實驗室建設需避免重復投入，實現資源最大化利用。

3. 工業現場復雜性：工業現場設備多樣，單一主機無法滿足所有需求。因此，本裝置采用多站點配合的設計，模擬真實的工業現場環境。

4. 考核需求多樣化：不同層次的學生需要不同的考核設備。本裝置通過模塊化設計，實現了不同考核需求的靈活組合，并可通過實訓結果有效評估學生的學習效果。

三、裝置特色解析

1. 通用性與擴展性：裝置采用通用型寬展口設計，I/O口可通過擴展口引出，支持插接式訓練和線接式實操訓練。同時，設有可拆卸的網孔板，方便對不同層次的學生進行考核。

2. 主機選型全面：涵蓋西門子從小型S7-200 SMART系列到中型S7-1200系列再到大型S7-1500系列的PLC主機，實現從基礎到高級的遞進式學習，讓學生逐步掌握PLC技術。

3. 模塊組合式結構：集成開關量、模擬量、變頻調速、觸摸屏、通信模塊等多種功能，配合MCGS工控組態監控軟件，實現實訓教學的仿真化與信息化。

4. 典型項目實訓：通過模擬工業生產中的典型案例，訓練學生在邏輯、模擬、過程、運動等方面的控制能力，提升實際操作技能。

5. 仿真實訓教學：借助虛擬環境實時展示PLC運行狀態，模擬工業現場控制場景，提供編程訓練、程序編寫測試等功能，增強學生對PLC運行原理的理解。

6. 模塊化網絡系統：構建由西門子不同型號PLC主機組成的工業網絡，涉及多層網絡通訊技術，幫助學生全面了解工業網絡的構建與運行。

四、技術性能概述

1. 輸入電源穩定：采用三相四線或三相五線供電，電壓波動范圍小，確保裝置穩定運行。

2. 工作環境適應性強：適應較寬的溫度和濕度范圍，以及一定海拔高度的使用環境，滿足不同地域的實訓需求。

3. 裝置容量適中：在保證實訓效果的前提下，控制裝置容量在合理范圍內，實現節能環保。

4. 結構緊湊輕便：采用優化設計，裝置重量適中，便于搬運和安裝。

5. 外形尺寸規范：裝置尺寸符合標準規格，方便在實訓場地進行布局和擺放。

6. 安全保護完善：配備漏電壓、漏電流保護裝置，確保實訓過程的安全可靠，符合國家相關標準。

五、實訓裝置的核心配置及其功能解析

本實訓裝置融合了多款西門子PLC主機，以及變頻調速、運動控制、觸摸屏等多種功能模塊，旨在滿足職業教育與技能培訓的多元化需求。

1. 西門子PLC主機系列

• S7-1500單元：作為高端PLC主機，S7-1500具備強大的處理能力和豐富的通信接口。其自帶的顯示屏使操作更為便捷，同時支持多種安全防護機制，確保系統的穩定運行。

• S7-1200單元：中型PLC主機，具有高性價比和靈活的擴展性。通過信號轉接板，可以輕松實現與外部設備的連接和控制。

• S7-200SMART單元：作為小型PLC主機，S7-200SMART集成了數字量I/O和高速脈沖輸出等功能，同時支持以太網通信，滿足基礎教學和簡單應用的需求。

2. 觸摸屏單元

• 采用西門子KTP700 Basic 7寸彩色觸摸屏，為用戶提供直觀的操作界面。通過與S7-1500主機的以太網通信，實現對各單元運行狀態的實時監控和控制。

3. 以太網交換機

• 采用非網管型工業以太網交換機，構建穩定可靠的網絡拓?fù)浣Y(jié)構，支持多設備間的數據通信和共享。

4. 變頻調速單元

• 采用西門子SINAMICS系列V20變頻器，實現電機的無級調速和精確控制。集成的多種保護功能確保電機運行的安全可靠。

5. 小車運動控制單元

• 結合傳感檢測技術和PLC編程，實現小車的精準定位、傳動控制等功能。通過豐富的實訓項目，幫助學生深入理解運動控制的原理和應用。

6. 實訓組件

• 電源掛箱提供多種電源輸出，滿足實訓設備的動力需求。虛實結合掛箱采用開放式結構，方便用戶根據需求添加不同功能的掛箱。

7. 二維絲桿控制單元

• 結合伺服驅動和步進驅動技術，實現對二維絲桿的精準控制。通過實訓項目，幫助學生掌握伺服系統和步進系統的基本原理和應用技巧。

8. 電工基礎實訓單元

• 包含交流接觸器、繼電器等電工基礎元件，用于電機控制、電路搭建等實訓項目，幫助學生鞏固電工基礎知識。

9. 三相交流電機

• 作為實訓設備的動力源，三相交流電機具有穩定的運行性能和廣泛的應用場景。通過實訓項目，學生可以深入了解電機的結構、工作原理和控制方法。

六、配套教學資源

1.西門子PLC仿真實訓軟件（具有軟件著作權，網絡版，配10個節點）

七、實訓項目

PLC基本技能實訓

MCGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以下任何實驗進行動態跟蹤教學實驗針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗。

1. PLC認知實訓（軟硬件結構、系統組成、基本指令、接線、編程下載等）

PLC虛擬控制應用實訓

1. 數碼顯示控制

2. 搶答器控制

3. 天塔之光控制

4. 音樂噴泉控制

5. 十字路口交通燈控制

6. 水塔水位控制

7. 自動送料裝車系統控制

8. 四節傳送帶控制

9. 裝配流水線控制

10. 多種液體混合裝置控制

11. 自控成型機控制

12. 自動洗衣機控制

13. 電鍍生產線控制

14. 自控軋鋼機控制

15. 郵件分揀機控制

16. 自動售貨機控制

17. 機械手控制控制

18. 四層電梯控制

PLC實物控制應用實訓

19. 直線運動位置檢測、定位控制

20. 步進電機定位控制

21. 步進電機的速度控制

22. 步進電機的正反轉控制

23. 伺服電機定位控制

24. 伺服電機的速度控制

25. 伺服電機的正反轉控制

26. 伺服電機和步進電機的綜合控制

典型電動機控制實操實訓

27. 三相鼠籠式異步電動機點動和自鎖PLC控制

28. 三相鼠籠式異步電動機聯動正反轉PLC控制

29. 三相鼠籠式異步電動機帶延時正反轉PLC控制

30. 三相鼠籠式異步電動機Y/△轉換起動PLC控制

PLC、變頻器、觸摸屏綜合應用技能實訓

31. 變頻器功能參數設置與操作

32. 外部端子點動控制

33. 變頻器控制電機正反轉

34. 多段速度選擇變頻調速

35. 變頻器無級調速

36. 外部模擬量方式的變頻調速控制

37. 基于PLC的變頻器外部端子的電機正反轉控制

38. 基于PLC模擬量方式變頻開環/閉環調速控制

39. 基于PLC通信方式的變頻開環調速

40. 基于觸摸屏控制方式的基本指令編程練習

41. 基于觸摸屏控制方式的數碼顯示控制

網絡通訊綜合實訓

42. PLC與變頻器RS485通訊實訓

43. PLC、觸摸屏與變頻器通信控制

44. PLC主機之間PROFIBUS -DP通訊實訓

45. PLC主機之間PROFINET通訊實訓

46. PLC、變頻器、觸摸屏組網綜合應用實訓
