電氣控制綜合實驗裝置

電氣控制綜合實驗裝置

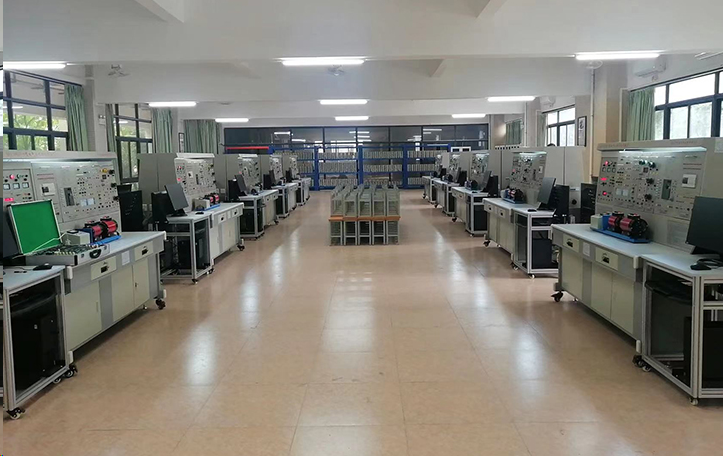

一、簡述

電氣控制綜合實驗裝置與電氣工程綜合實驗臺，乃我司根據當今實驗教學改革的趨勢，融匯國內外眾多廠商的優點，精心打造、完善升級的新一代實驗利器。其設計精巧，功能全面，能夠充分滿足《電機與拖動基礎》、《交流變頻調速》等電氣工程相關課程的實驗需求。尤其適用于高校電機、電力電子技術及電氣控制實驗設備的升級更新，同時也為中專、職業技術學院等新建或擴建實驗室提供了便捷高效的實驗解決方案。

二、裝置特性

1、綜合性能卓越：裝置配置齊全，可覆蓋電機、電力電子、電氣控制、PLC、自動控制系統與計算機控制技術等領域的實驗需求，實現一機多用。

2、靈活適應性強：能適應各類學校的實驗教學需求，實驗深度和廣度可靈活調整。裝置采用模塊化設計，便于擴展功能和開發新實驗，具有長久的生命力。

3、整體配套完善：裝置包含儀器儀表、專用電源、電機及其他實驗部件，以及專用實驗導線，所有部件均緊密配合實驗需求，確保實驗順利進行。

4、操作直觀便捷：實驗掛件設計清晰，圖線分明，操作簡便，維護方便，使實驗過程更加直觀易懂。

5、科學節能高效：裝置設計緊湊，占地面積小，節省實驗空間，降低基建投資。配套電機設計獨特，節能降耗，同時實驗噪聲小，環境友好。

6、開放創新性強：裝置設有安全保護裝置，確保操作安全。設計精良，元器件質量可靠，為開放性實驗提供了良好條件，有助于提升學生分析問題、解決問題的能力。

三、技術規格

1、電源輸入：三相四線（或三相五線）～380V±10% 50Hz，穩定可靠的電源輸入確保實驗設備穩定運行。

2、工作環境：適應廣泛的氣候條件，能在-10℃～+40℃的溫度范圍內、相對濕度＜85%（25℃）的環境下正常工作，海拔適用范圍＜4000m。

3、裝置容量：＜1.5KVA，高效節能，降低能耗。

4、重量：300Kg，結構穩固，便于搬運和安裝。

5、外形尺寸：1870×700×1600mm3，設計緊湊，占用空間小，便于實驗室布局。

四、裝置的核心配備

1、DQ01電源控制屏——鐵質噴塑，堅固耐用

(1) 交流電源系統

包含三相0～450V可調交流電源，通過同軸聯動自耦調壓器實現，克服傳統結構缺陷。輸出端設有過流保護，確保實驗安全。配備三相電壓表，實時顯示電網及調壓電壓。

另設三相同步變壓器，提供穩定同步電壓。

(2) 高壓直流電源

提供220V勵磁電源及0～250V連續可調穩壓電樞電源，滿足各類實驗需求。內置過流過壓保護，確保設備安全。

(3) 人身安全保障體系

采用三相隔離變壓器，實現輸出與電網隔離，增強安全性。配備電流型與電壓型漏電保護器，有效防止漏電事故。實驗連接線及插座采用全封閉結構，防觸電設計。

(4) 實驗管理器

具備定時、報警及切斷電源功能，記錄告警次數，便于實驗管理。

(5) 控制屏設計

正面設有圓鋼管，方便掛放儀表及實驗部件。底部配備電源插座，提供便捷供電。兩側設有不同規格電源插座，適應不同設備需求。設有照明燈，提供良好工作環境。

2、DQ02實驗桌——雙層亞光密紋噴塑結構，寬敞舒適

采用鐵質雙層結構，防火防水耐磨。配備大抽屜及柜門，便于存放工具及資料。桌面寬敞，適合安裝電源控制屏及進行實驗操作。設有移動及固定機構，便于實驗室布局調整。

3、DQ03-1固定電機導軌及測速系統——精確穩定，滿足實驗需求

固定電機導軌平整度高，互換性好，確保電機與測功機同軸連接。配備光電編碼器測速系統及智能數顯轉速表，實現精確測速，滿足各類電機實驗需求。

4、DQ05三相組式變壓器——結構緊湊，性能穩定

由三只相同的單相變壓器組成，原副邊電壓、電流規格適中，適用于多種實驗場景。加工精細，同心度好，確保實驗參數典型，滿足實驗要求。

5、DQ07直流復勵發電機與DQ09直流并勵電動機——功率適中，運行平穩

直流復勵發電機與直流并勵電動機，功率及轉速規格適中，絕緣等級高，運行穩定可靠，適用于電機實驗及教學。

6、DQ10三相鼠籠式異步電動機與DQ11三相線繞式異步電動機——性能優越，滿足多種實驗需求

三相鼠籠式與線繞式異步電動機，具有不同接法及功率規格，適用于各種電機實驗及性能測試。絕緣等級高，確保長期穩定運行。

7、GDQ12線繞式異步電機起動與調速電阻箱——同軸聯調，方便實用

提供多檔同軸聯調的起動與調速電阻，方便線繞式異步電動機的起動與調速實驗。設計合理，操作簡便，滿足實驗需求。

8、DQ19校正直流測功機——功能全面，測試準確

既可作電動機又可作測功機，具備四象限測試能力。容量大，經精密儀器校正，確保測試結果的準確性。適用于多種電機的加載輸出轉矩測試。

9、DQ22直流數字電壓、毫安、安培表——高精度，多功能

采用高性能AD轉換器設計，具備自動與手動量程選擇功能。測量范圍廣，精度高，具有數據存儲與查詢功能。超量程報警功能，確保實驗安全。三只表分別用于測量電壓、毫安及安培，滿足不同實驗需求。

六、 裝置的配置清單
