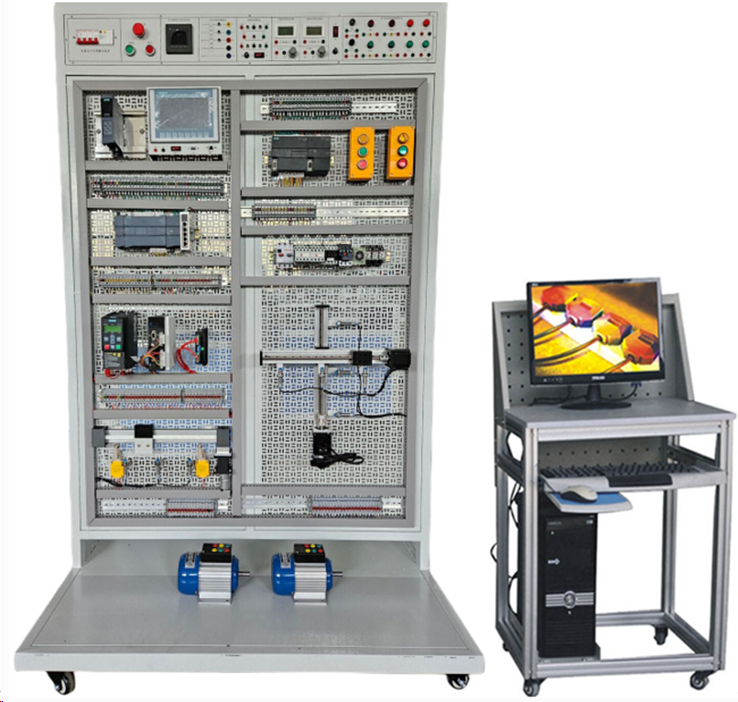

工業運動控制技術實訓臺
一、產品概述
工業運動控制技術實訓臺，以人力資源和社會保障部制定的“可編程序控制系統設計師”培訓及國家職業標準考核大綱為基準，結合現代新技術精心研發。它完全符合職業教育培訓、職業技能鑒定和實訓教學的要求，是職業院校、職業培訓學校、職教中心及鑒定站/所的理想之選，尤其適用于對可編程序控制系統設計師進行四、三、二級的培訓與技能鑒定。
二、研發背景
為滿足“可編程序控制系統設計師”的培訓與考核需求，我們結合國家職業標準，針對實訓教學特點，研發了這款工業運動控制技術實訓裝置。
鑒于工業技術的快速發展，教學設備必須與時俱進，既要滿足基礎教學需求，又要避免實驗室建設的重復投入，實現資源最大化利用。
考慮到工業現場設備的多樣性和復雜性，一個主機往往無法完成所有工作，因此實訓裝置采用多站點配合的設計，以模擬真實的工業環境。
針對不同層次的考核需求，實訓裝置提供多樣化的考核方式，確保學生的接受程度得到有效評估。
三、裝置特色
本實訓裝置采用一次性建設理念，設計通用型寬展口，主機的I/O口均可通過擴展口引出，既可用于插接式訓練，也可進行線接式實操訓練。同時，配備兩塊可拆卸的網孔板，以適應不同層次的考核需求。
裝置采用模塊組合式結構，涵蓋開關量、模擬量、變頻調速、觸摸屏、通信模塊等多種功能，并配套HMI工控組態監控軟件，實現仿真化、信息化實訓教學。
通過模擬工業生產中的典型案例，裝置能夠訓練學生對邏輯、模擬、過程、運動等控制的理解和應用能力。
仿真實訓教學功能能夠?qū)崟r顯示PLC運行狀態，模擬工業現場控制，為學生提供編程訓練、程序編寫測試等實踐機會。
裝置采用模塊化網絡系統，以西門子S7-1200為核心構建工業網絡，涉及PROFINET通訊、以太網通訊等多層網絡通訊技術。
四、技術性能
輸入電源：三相四線（或三相五線）～380V±10% 50Hz，確保設備穩定運行。
裝置適應廣泛的工作環境，可在-10℃～+40℃的溫度范圍內、相對濕度＜85%(25℃)的條件下正常工作，海拔適用范圍＜4000m。
裝置容量控制在＜0.5kVA，確保高效節能。
整體重量為100kg，便于搬運和安裝。
外形尺寸為1780mm×730mm×1460mm，結構緊湊，占用空間小。
裝置具備漏電壓、漏電流保護裝置，確保使用安全符合國家標準。
五、基本配置及功能
實訓裝置包含S7-1200單元、變頻調速單元、小車運動控制單元、實訓組件單元、二維絲桿控制單元、觸摸屏單元、以太網交換機、交流電機等核心組件。
S7-1200單元作為裝置的核心部分，具備強大的控制和處理能力，滿足各種實訓需求。
觸摸屏單元提供直觀的操作界面，方便用戶進行設備監控和參數設置。
以太網交換機實現設備間的網絡連接，構建穩定的通訊環境。
變頻調速單元可根據需要調節電機轉速，模擬實際工業場景。
實訓組件單元提供豐富的實訓模塊，滿足不同層次的實訓需求。
二維絲桿控制單元實現精準的位置控制，提高實訓效果。
六、工業運動控制技術實訓裝置主要配置清單
序號 | 品名 | 規格 | 數量 | 單位 |
1 | 1215 CPU | 6ES7215-1AG40-0XB0+SM1223 | 1 | 個 |
2 | V90 Profinet通訊 | 200W，單相220V | 1 | 個 |
3 | G120變頻器 | 交流變頻調速部件 G120 PN標準變頻驅動控制系統：1）G120 PN標準變頻驅動控制系統控制單元 CU250-2 PN；2）G120標準變頻驅動控制系統基本操作面板BOP-2；3）G120標準變頻驅動控制系統0.75KW以上,380V電源輸入功率單元 PM240-2。 （功率輕載0.75KW重載0.55KW） | 1 | 個 |
4 | 觸摸屏 | KTP700 Basic PN | 1 | 臺 |
5 | 步進電機 | 57步進電機 | 1 | 個 |
6 | 三相異步電機 | 三相異步電動機180W | 1 | 個 |
7 | 小車運動單元 | 定制 | 1 | 套 |
8 | 二維絲杠單元 | 定制 | 1 | 套 |
9 | 傳感器 | 光電、磁性、電感傳感器 | 1 | 套 |
10 | 交換機 | 8口 | 1 | 臺 |
11 | 試驗臺 | 定制 | 1 | 套 |
12 | 掛箱模塊 | 1 | 套 | |
13 | 電梯模型 | 參數見附件 | 1 | 套 |
七、實訓項目
PLC基本技能實訓
MCGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以下任何實驗進行動態跟蹤教學實驗針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗。
（一）PLC認知實訓（軟硬件結構、系統組成、基本指令、接線、編程下載等）
PLC虛擬控制應用實訓
1.數碼顯示控制
2.搶答器控制
3.天塔之光控制
4.音樂噴泉控制
5.十字路口交通燈控制
6.水塔水位控制
7.自動送料裝車系統控制
8.四節傳送帶控制
9.裝配流水線控制
10.多種液體混合裝置控制
11.自控成型機控制
12.自動洗衣機控制
13.電鍍生產線控制
14.自控軋鋼機控制
15.郵件分揀機控制
16.自動售貨機控制
17.機械手控制控制
18.四層電梯控制
(二)PLC實物控制應用實訓
19.直線運動位置檢測、定位控制
20.步進電機定位控制
21.步進電機的速度控制
22.步進電機的正反轉控制
23.伺服電機定位控制
24.伺服電機的速度控制
25.伺服電機的正反轉控制
26.伺服電機和步進電機的綜合控制
(三)典型電動機控制實操實訓
27.三相鼠籠式異步電動機點動和自鎖PLC控制
28.三相鼠籠式異步電動機聯動正反轉PLC控制
29.三相鼠籠式異步電動機帶延時正反轉PLC控制
30.三相鼠籠式異步電動機Y/△轉換起動PLC控制
（四）PLC、變頻器、觸摸屏綜合應用技能實訓
31.變頻器功能參數設置與操作
32.外部端子點動控制
33.變頻器控制電機正反轉
34.多段速度選擇變頻調速
35.變頻器無級調速
36.外部模擬量方式的變頻調速控制
37.基于PLC的變頻器外部端子的電機正反轉控制
38.基于PLC模擬量方式變頻開環/閉環調速控制
39.基于PLC通信方式的變頻開環調速
40.基于觸摸屏控制方式的基本指令編程練習
41.基于觸摸屏控制方式的數碼顯示控制
(4)網絡通訊綜合實訓
42.PLC、觸摸屏與變頻器通信控制
43.PLC、變頻器、觸摸屏組網綜合應用實訓
