工業機械手實訓裝置

工業機械手實訓裝置

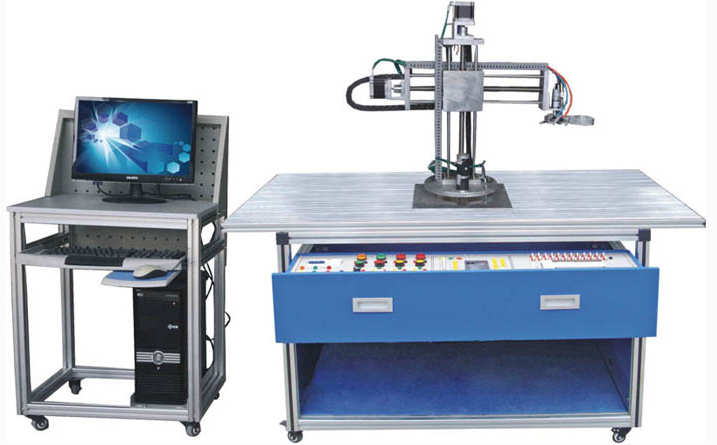

一、裝置概述

工業機械手實訓裝置，以其坐標式的獨特設計，能夠出色地實現多種自由度的精確位置控制。它涵蓋了機械手的旋轉、手臂的垂直上下移動、手臂的水平移動以及手爪的旋轉等功能。這些功能的實現，得益于裝置內部配置的晶體管式可編程控制器，其強大的控制力使得機械手能夠在復雜環境下完成精細操作。

通過對此實訓裝置的深入學習和操作，學生們將能夠熟練掌握PLC高級指令、傳感器、旋轉編碼器、氣動控制、步進電機、氣動手指、直流電機以及精確機械位置傳動等關鍵技術的綜合應用。這將對他們的專業技能提升和未來的職業發展產生深遠影響。

二、主要技術參數詳解

1. 電源輸入：采用三相五線AC 380V±10% 50Hz，確保裝置的穩定運行。

2. 滾珠絲杠有效行程：達到400mm，滿足機械手在各種工作場景下的運動需求。

3. 外形尺寸：1200×780×840mm，緊湊而高效的設計使得裝置占用空間小，便于安裝和移動。

4. 電腦桌尺寸：600×530×1000mm，提供舒適的操作環境，方便學生進行實訓操作。

5. 整機功耗：≤1KW，節能環保，降低運行成本。

6. 安全保護措施：裝置具備接地保護和漏電保護功能，符合國家相關安全標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線，確保實訓操作的安全性。

三、豐富的實訓功能

1. 可編程控制器高級指令編程實訓：通過實際操作，使學生深入掌握PLC高級指令的編程技巧，提升自動化控制能力。

2. 步進電機應用技術的掌握和實訓：通過實訓操作，讓學生熟悉步進電機的原理和應用，掌握其在工業機械手中的關鍵技術。

3. 光電傳感器應用技能的掌握和實訓：實訓過程中，學生將學習如何運用光電傳感器實現機械手的精確控制，提升操作精度和效率。

4. 氣動技術應用的掌握和實訓：通過氣動技術的實訓，使學生了解氣動系統的基本原理和應用，提高機械手的運動性能。

5. 二維雙軸定位運動控制：通過實訓操作，讓學生掌握二維雙軸定位運動控制的基本原理和方法，實現機械手的精確定位。

6. 編碼器使用：學習編碼器的使用方法，實現對機械手的精確位置檢測和反饋，提高控制精度。

7. 開環位置控制和閉環精確位置控制實訓：通過實訓操作，讓學生掌握開環和閉環位置控制的基本原理和應用，實現機械手的精確位置控制。
