PLC可編程控制器綜合實訓裝置

KCBC-03K型PLC可編程控制器綜合實訓裝置

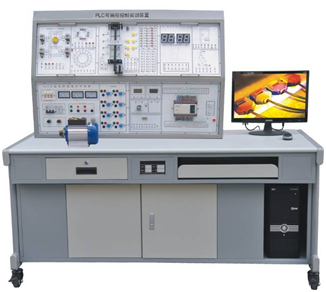

參考圖片（以實物圖為準）

一、概述

本實訓裝置集可編程邏輯控制器、三菱PLC編程軟件、西門子PLC編程軟件、仿真軟件、實訓模塊、實訓實物、電氣實訓模塊、電氣元器件模塊等于一體。在本裝置上，可直觀地進行PLC的基本指令訓練，多個PLC實際應用的模擬及實物控制訓練。裝置配備的主機采用應用廣泛的西門子S7-1500系列（CPU1513-1PN），三菱FX3U-48MR可編程控制器本機集成24路數字量輸入24路數字量輸出，配置模擬量輸入輸出模塊FX3U-3A-ADP（2路模擬量輸入1路模擬量輸出）及通訊模塊FX3U-485BD配套USB-FXSC09通信編程電纜、西門子TP900 Baisic觸摸屏，三相鼠籠異步電機，并提供實訓所需的+24V/1A、+5V/1A直流電源。

本實訓裝置適合高職院校、職業學校、技校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》的實訓。也適合技工學校、職業培訓學校、職教中心、鑒定站的PLC實操、技能鑒定考核。

二、技術性能

1、輸入電源：三相四線（或三相五線）～380V±10%  50Hz

2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)

3、裝置容量：＜500VA

4、重    量：＜110Kg

5、外形尺寸：1600mm×750mm×1600mm

6、安全保護：具有漏電壓、漏電流、過載保護裝置

三、實訓裝置的基本配置及功能

1、實訓控制屏（鐵質雙層亞光密紋噴塑結構）：掛放實訓模塊，內置滑槽，模塊在實訓屏上可任意移位。

2、實訓桌：鋼木結構，桌面為防火耐磨材料制作，具有放置工具抽屜、鍵盤托、顯示器擱板。

3、網孔板：具有知識產權的網孔實訓板，結構巧妙，實訓時電氣元件不需螺絲固定，只需一插一拉即可牢牢固定在網孔板上，省時省力，靈活快捷。

4、控制柜：

（1）交流電源控制單元

三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。

提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。

（2）定時器兼報警記錄儀

    定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。

（3）直流電源、直流電壓/電流表、邏輯輸出及指示等

    直流電壓：0～10V可調輸出；直流電流：4～20mA；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若干。

（4）主機實訓組件（1）

帶顯示屏的 CPU；工作存儲器可存儲 300 KB 代碼和 1.5 MB 數據；位指令執行時間 40 ns；4 級防護機制，工藝功能：運動控制，閉環控制，計數與測量；跟蹤功能；PROFINET IO 控制器，支持 RT/IRT，性能升級 PROFINET V2.3，雙端口，智能設備，支持 MRP、MRPD，傳輸協議 TCP/IP，安全開放式用戶通信，S7 通信，Web 服務器，DNS 客戶端，OPC UA 服務器數據訪問，恒定總線循環時間，路由功能；運行系統選件，固件版本 V2.5（4）主機實訓組件（2）

配置三菱FX系列FX3U-48MT主機，集成數字量I/O（24DI/24DO）、配置模擬量輸入輸出模塊FX3U-3A-ADP 2路模擬量輸入1路輸出,配置串口通訊模塊FX3U-485BD、配備一條通訊電纜FXSC-09,

（5）觸摸屏實訓主件

    9.0'' TFT 顯示屏，800 x 480 像素，16M 色；觸摸屏；1 x MPI/PROFIBUS DP，1 x 支持 MRP 和 RT/IRT 的 PROFINET/工業以太網接口（2 個端口）；2 x 多媒體卡插槽；3 x USB

5、實訓模塊組件

6.  三相鼠籠異步電機，交流380V/△ 1臺

四．可實訓項目

（一）電機拖動電路模擬實訓

1．三相異步電動機直接啟動控制

2．三相異步電動機接觸器點動控制線路

3．三相異步電動機接觸器自鎖控制線路

4．具有過載保護的正轉控制線路

5．按鈕聯鎖的三相異步電動機接觸器正反轉控制線路

6．三相異步電動機的順序控制

7．三相異步電動機的多地控制

8．接觸器控制 Y/△降壓起動控制線路

9．時間繼電器控制 Y/△降壓起動控制線路

10．安裝調試通電延時帶直流能耗制動 Y-△啟動控制線路

11．接觸器聯鎖的正反轉控制線路

12．按鈕接觸器復合聯鎖電動機正反轉控制線路

13．接觸器控制串聯電阻降壓起動控制線路

14．時間繼電器控制串聯電阻降壓起動控制線路

15．工作臺自動往返控制線路

16．半波整流能耗制動控制線路

17．單相運行反接制動控制線路

18．C620型車床的接線、故障與維修

19．Z3040搖臂鉆床接線、故障與維修

20．光控開關和報警電路

（二）變頻器操作模擬實訓（主機包含西門子、三菱、施耐德、ABB四個品牌四個模塊）

21．變頻器面板功能參數設置和操作實訓

22．變頻器對電機點動控制、啟?？刂?/span>

23．電機轉速多段控制

24．工頻、變頻切換控制

25．基于模擬量控制的電機開環調速

26．基于面板操作的電機開環調速

27．變頻器的保護和報警功能實訓

28．基于PLC的變頻器開環調速

29．PLC控制變頻器的多段速選擇變頻調速

（三）PLC操作模擬實訓（主機包含西門子S7-1500和三菱FX3U兩種品牌兩個模塊，實訓演示模塊為兼容通用）

1．基本指令的編程練習

2．四節傳送帶的模擬

3．自動成型機

4．五相步進電動機控制的模擬

5．郵件分揀

6．十字路口交通燈控制的模擬

7．天塔之光

8．水塔水位控制

9．液體混合裝置控制的模擬

10．機械手動作的模擬

11．運料小車的模擬控制

12．裝配流水線控制的模擬

13．軋鋼機控制系統模擬

14．LED數碼顯示控制

15．自動洗衣機

16．電鍍控制

17．三相異步電動機聯動正反轉控制

18．PLC控制三相異步電機Y/△轉換起動

（四）觸摸屏、PLC、變頻器的綜合實訓（觸摸屏兼容通用）

1．觸摸屏的參數設置

2．觸摸屏的編程

3．觸摸屏、PLC、變頻器的綜合實訓

（五）伺服電機控制實訓（西門子S7-1500PLC）

1．伺服電機的控制

2．PLC、伺服驅動器、伺服電機的綜合實訓

五、配置清單
