KCPLC-03H型PLC可編程控制器綜合實訓裝置

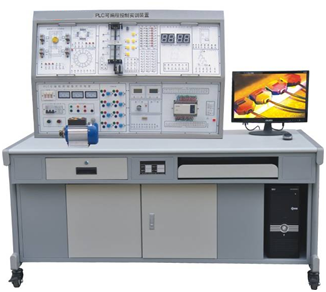

參考圖片（以實物圖為準）
一、概述
本實訓裝置集可編程邏輯控制器、三菱PLC編程軟件、西門子PLC編程軟件、仿真軟件、實訓模塊、實訓實物、電氣實訓模塊、電氣元器件模塊等于一體。在本裝置上，可直觀地進行PLC的基本指令訓練，多個PLC實際應用的模擬及實物控制訓練。裝置配備的主機采用應用廣泛的西門子S7-1500系列（CPU1511C-1PN內置16DI/16DO），三菱FX3U-48MR可編程控制器本機集成24路數字量輸入24路數字量輸出，配置模擬量輸入輸出模塊FX3U-3A-ADP（2路模擬量輸入1路模擬量輸出）及通訊模塊FX3U-485BD配套USB-FXSC09通信編程電纜、西門子KTP700 Baisic觸摸屏，三相鼠籠異步電機，并提供實訓所需的+24V/1A、+5V/1A直流電源。
本實訓裝置適合高職院校、職業學校、技校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》的實訓。也適合技工學校、職業培訓學校、職教中心、鑒定站的PLC實操、技能鑒定考核。
二、技術性能
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)
3、裝置容量：＜500VA
4、重 量：＜110Kg
5、外形尺寸：1600mm×750mm×1600mm
6、安全保護：具有漏電壓、漏電流、過載保護裝置
三、實訓裝置的基本配置及功能
1、實訓控制屏（鐵質雙層亞光密紋噴塑結構）：掛放實訓模塊，內置滑槽，模塊在實訓屏上可任意移位。
2、實訓桌：鋼木結構，桌面為防火耐磨材料制作，具有放置工具抽屜、鍵盤托、顯示器擱板。
3、網孔板：具有知識產權的網孔實訓板，結構巧妙，實訓時電氣元件不需螺絲固定，只需一插一拉即可牢牢固定在網孔板上，省時省力，靈活快捷。
4、控制柜：
（1）交流電源控制單元
三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。
提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。
（2）定時器兼報警記錄儀
定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。
（3）直流電源、直流電壓/電流表、邏輯輸出及指示等
直流電壓：0～10V可調輸出；直流電流：4～20mA；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若干。
（4）主機實訓組件（1）
配置西門子S7-1500系列主機(CPU1511C)，帶顯示屏的 CPU；工作存儲器可存儲 175 KB 代碼和 1 MB 數據；位指令執行時間 60 ns；4 級防護機制，工藝功能，運動控制，閉環控制，計數與測量；跟蹤功能；PROFINET IO 控制器，支持 RT/IRT，性能升級 PROFINET V2.3，雙端口，智能設備，支持 MRP、MRPD，傳輸協議 TCP/IP，安全開放式用戶通信，S7 通信，Web 服務器，DNS 客戶端，OPC UA 服務器數據訪問，恒定總線循環時間，路由功能；運行系統選件，固件版本 V2.5，帶 DI16/DQ16，AI5/AQ2，數字量輸入模塊 DI 16xDC24V，16 個一組；數字量輸出模塊 DQ 16xDC24V/0.5A，16 個一組；模擬量輸入模塊 AI 4xU/I、AI 1xRTD，16 位，5 個一組；模擬量輸出模塊 AQ 2xU/I，16 位，2 個一組；6 個通道用于計數與測量，帶增量式編碼器 24 V（最高 100 kHz）；4 個通道用于 PTO，脈寬調制，頻率輸出（最高 100 kHz)
（4）主機實訓組件（2）
配置三菱FX系列FX3U-48MT主機，集成數字量I/O（24DI/24DO）、配置模擬量輸入輸出模塊FX3U-3A-ADP 2路模擬量輸入1路輸出,配置串口通訊模塊FX3U-485BD、配備一條通訊電纜FXSC-09,
（5）觸摸屏實訓主件
觸摸屏采用西門子觸摸屏精簡版系列KTP700 Baisic PN, 7'' TFT 顯示屏，800 x 480 像素，64K 色；按鍵和觸摸操作，8 個功能鍵；1 x PROFINET，1 x USB
5、實訓模塊組件
序號 | 編號 | 控制對象實訓模塊 | 實訓教學目標 |
1 | SX1 | 基礎實驗 | PLC基本指令實訓，掌握PLC基本邏輯指令的編寫方法。 |
2 | SX2 | 天塔之光 | 通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。 |
3 | SX3 | LED數碼管顯示PLC控制/五相步進電機 | 通過PLC控制數碼管的段選和位選，掌握定時器和比較指令的編寫方法。通過五相步進電機的控制，掌握五相步進電機的控制和控制原理 |
4 | SX4 | 郵件分揀機 | 通過對郵件分揀機材料（“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令的編寫方法。 |
5 | SX5 | 自控軋鋼機 | 通過對自控軋鋼機材料（“鋼錠”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。 |
6 | SX6 | 水塔水位 | 通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控制指令的編寫方法。 |
7 | SX7 | 多種液體混合裝置 | 通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。 |
8 | SX8 | 自控成型機 | 通過對自控成型機各方向“液缸位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。 |
9 | SX9 | 十字路口交通燈 | 通過對十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。 |
10 | SX10 | 機械手控制 | 通過對機械手停留“位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。 |
11 | SX11 | 裝配流水線 | 通過對“生產流水線”順序加工過程控制，掌握順序控制指令的編寫方法。 |
12 | SX12 | 四節傳送帶 | 通過對四節傳送帶控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。 |
13 | SX13 | 自動送料裝車 | 通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。 |
14 | SX14 | 洗衣機 | 通過對洗衣機狀態的控制，掌握基本邏輯指令和定時器指令的編寫方法 |
15 | SX15 | 電鍍系統 | 通過對電鍍生產線的控制，掌握步進指令的編寫方法。 |
16 | SX16 | 變頻器掛箱（1） | 采用施耐德變頻器 |
17 | SX17 | 變頻器掛箱（2） | 采用ABB變頻器 |
18 | SX18 | 變頻器掛箱（3） | 采用三菱變頻器 |
19 | SX19 | 變頻器掛箱（4） | 采用西門子變頻器 |
20 | WK1 | 觸摸屏掛箱 | 采用西門子觸摸屏 |
6. 三相鼠籠異步電機，交流380V/△ 1臺
四．可實訓項目
（一）電機拖動電路模擬實訓
1．三相異步電動機直接啟動控制
2．三相異步電動機接觸器點動控制線路
3．三相異步電動機接觸器自鎖控制線路
4．具有過載保護的正轉控制線路
5．按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
6．三相異步電動機的順序控制
7．三相異步電動機的多地控制
8．接觸器控制 Y/△降壓起動控制線路
9．時間繼電器控制 Y/△降壓起動控制線路
10．安裝調試通電延時帶直流能耗制動 Y-△啟動控制線路
11．接觸器聯鎖的正反轉控制線路
12．按鈕接觸器復合聯鎖電動機正反轉控制線路
13．接觸器控制串聯電阻降壓起動控制線路
14．時間繼電器控制串聯電阻降壓起動控制線路
15．工作臺自動往返控制線路
16．半波整流能耗制動控制線路
17．單相運行反接制動控制線路
18．C620型車床的接線、故障與維修
19．Z3040搖臂鉆床接線、故障與維修
20．光控開關和報警電路
（二）變頻器操作模擬實訓（主機包含西門子、三菱、施耐德、ABB四個品牌四個模塊）
21．變頻器面板功能參數設置和操作實訓
22．變頻器對電機點動控制、啟?？刂?/span>
23．電機轉速多段控制
24．工頻、變頻切換控制
25．基于模擬量控制的電機開環調速
26．基于面板操作的電機開環調速
27．變頻器的保護和報警功能實訓
28．基于PLC的變頻器開環調速
29．PLC控制變頻器的多段速選擇變頻調速
（三）PLC操作模擬實訓（主機包含西門子S7-1500和三菱FX3U兩種品牌兩個模塊，實訓演示模塊為兼容通用）
1．基本指令的編程練習
2．四節傳送帶的模擬
3．自動成型機
4．五相步進電動機控制的模擬
5．郵件分揀
6．十字路口交通燈控制的模擬
7．天塔之光
8．水塔水位控制
9．液體混合裝置控制的模擬
10．機械手動作的模擬
11．運料小車的模擬控制
12．裝配流水線控制的模擬
13．軋鋼機控制系統模擬
14．LED數碼顯示控制
15．自動洗衣機
16．電鍍控制
17．三相異步電動機聯動正反轉控制
18．PLC控制三相異步電機Y/△轉換起動
（四）觸摸屏、PLC、變頻器的綜合實訓（觸摸屏兼容通用）
1．觸摸屏的參數設置
2．觸摸屏的編程
3．觸摸屏、PLC、變頻器的綜合實訓
（五）伺服電機控制實訓（西門子S7-1500PLC）
1．伺服電機的控制
2．PLC、伺服驅動器、伺服電機的綜合實訓
五、配置清單
序號 | 名稱 | 型號 | 數量 | 單位 | 備注 |
1 | 實訓桌 | 1 | 張 | ||
2 | 實訓屏 | 1 | 張 | ||
3 | 電源模塊 | 1 | 套 | ||
4 | PLC主機(1) | S7-1500(CPU1511C-1PN)+MMC+導軌 | 1 | 臺 | |
5 | PLC主機（2） | FX3U-48MR+FX3U-3A-ADP | 1 | 臺 | |
6 | 觸摸屏掛箱 | KTP700Baisic PN | 1 | 臺 | |
7 | 通訊電纜 | USB-FXSC09 | 1 | 條 | |
8 | 網線 | 1 | 條 | ||
9 |
實訓模塊 | 基礎實驗 | 1 | 塊 | |
10 | 天塔之光 | 1 | 塊 | ||
11 | LED數碼管顯示PLC控制/五相步進電機 | 1 | 塊 | ||
12 | 郵件分揀機 | 1 | 塊 | ||
13 | 自控軋鋼機/音樂噴泉控制 | 1 | 塊 | ||
14 | 水塔水位 | 1 | 塊 | ||
15 | 多種液體混合裝置 | 1 | 塊 | ||
16 | 自控成型機 | 1 | 塊 | ||
17 | 十字路口交通燈 | 1 | 塊 | ||
18 | 機械手控制 | 1 | 塊 | ||
19 | 裝配流水線 | 1 | 塊 | ||
20 | 自動送料裝車 | 1 | 塊 | ||
21 | 運料小車控制模型 | 1 | 塊 | ||
22 | 洗衣機 | 1 | 塊 | ||
23 | 電鍍系統 | 1 | 塊 | ||
24 | 四節傳送帶/搶答器 | 1 | 塊 | ||
25 | 施耐德變頻器掛箱（1） | 1 | 塊 | ATV12H037M2 | |
26 | ABB變頻器掛箱（2） | 1 | 塊 | ACS510-01-03A3-4 | |
27 | 三菱變頻器掛箱（3） | 1 | 塊 | FR-D740 0.75KW | |
28 | 變頻器掛箱（4） | 1 | 塊 | G120C | |
29 | 交流伺服掛箱 | 1 | 塊 | V90 | |
30 | 網孔板及實訓配件 | 1 | 套 | ||
31 | 電機 | 交流380V三相鼠籠式異步電動機 | 1 | 臺 | |
32 | 微型延時電機 | 三相異步電機帶離心開關 | 1 | 臺 | |
33 | 儀表模塊 | 含交流電壓表、電流表、功率因數表 | 1 | 套 | |
34 | 轉速機械功率測量儀 | 含轉速轉矩及機械功率三位半顯示 | 1 | 套 | |
35 | 電源模塊 | 含三相交直流電源、整流橋、實訓用變壓器：（輸入）380v/220v（輸出）110v、36v、20v(兩組)、12v、6.3v；勵磁電源等 | 1 | 套 | |
36 | 測量儀表 | 含數字交流電壓表、電流表，直流電壓表，直流電流表 | 1 | 套 | |
37 | 可調負載 | 3只大功率磁盤電阻 | 1 | 套 | |
38 | 電力拖動模塊1 | 含三相漏電保護斷路器、3P熔斷器、1P熔斷器、時間繼電器、指示燈、交流接觸器、熱繼電器、按鈕、急停開關、端子排等。 | 1 | 套 | |
39 | 電力拖動模塊2 | 含行程開關、主令開關、萬能轉換開關、交流接觸器、熱繼電器、電子時間繼電器、指示燈、按鈕、端子排等。 | 1 | 套 | |
40 | 機床考核模塊 | 包括車床、銑床、鉆床及答題器 | 套 | ||
41 | 空氣開關 | 1 | 個 | ||
42 | 保險絲 | 1 | 個 | ||
43 | 交流接觸器 | 7 | 個 | ||
44 | 熱繼電器 | 4 | 個 | ||
45 | 熱繼電器 | 4 | 個 | ||
46 | 行程開關 | 1 | 個 | ||
47 | 控制變壓器 | 1 | 套 | ||
48 | 晶閘管主電路模塊 | 1 | 套 | ||
49 | 輔材 | 1 | 套 | ||
50 | 電機固定導軌 | 不銹鋼材質，光碼測速系統，數顯轉速表 | 1 | 套 | |
51 | 19芯航空線 | 2米 | 4 | 根 | |
52 | 軟件 | 演示板原程序及編程軟件 | 1 | 套 | |
53 | 觸摸屏編程軟件 | 1 | 套 | ||
54 | 三菱編程軟件 | 1 | 套 | ||
55 | 三菱仿真軟件 | 1 | 套 | ||
56 | 智能考核軟件 | 1 | 套 | ||
57 | 維修電工電力拖動仿真軟件 | 1 | 套 | ||
58 | 西門子仿真軟件 | 1 | 套 | ||
59 | 實驗臺 | 學生桌及控制屏 | 1 | 套 | |
60 | 說明書 | 實驗指導 | 1 | 冊 | |
61 | 連接線 | 實驗連接線50CM自鎖線 | 50 | 條 | |
62 | 15CM自鎖線 | 10 | 條 | ||
63 | 系統排線 | 1 | 條 | ||
64 | Ф4電機安全疊加連線 | 30 | 條 |
