3KW室外光伏發電系統

3KW室外光伏發電系統

本文面向職業中專、高等院校、研究生培養單位及企業技術培訓部門，重點介紹一款以太陽能發電技術為核心的一體化教學與研究平臺——3KW室外光伏發電系統。該系統專為光伏發電原理教學、工程應用實訓及前沿技術研究設計，深度融合了離網與并網發電技術，是開展太陽能相關課題實踐的理想設備。

一、產品概述：專業級光伏教學實驗系統

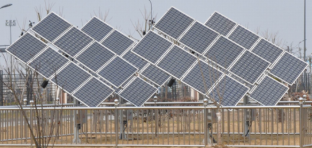

本3KW室外光伏發電教學實驗系統是一款集成太陽能離網與并網發電功能的綜合性實訓平臺。它能夠完整演示光伏陣列發電、充放電控制、DC-AC離網逆變電源、DC-AC同步并網等全流程，旨在幫助學生與研究人員深入理解室外光伏發電系統的工作原理，并掌握其工程應用與運維技能。

該系統采用模塊化結構，主要由以下單元組成：光伏陣列單元、陣列匯流單元、充放電控制單元、DC-AC離網逆變單元、DC-AC同步并網控制單元、監控儀表單元、電力蓄能單元（蓄電池）、上位機監控單元以及各類控制與保護開關單元。

1、核心產品特點

◆ 全景數據監控：平臺集成室內外溫濕度、光伏方陣溫度、太陽總輻射、環境輻照度等測量系統，實時直觀展示3KW光伏發電系統運行環境參數。

◆ 智能控制核心：采用32位數字化DSP控制技術，實現對蓄電池組的全智能充放電控制，優化能量管理。

◆ 高性能并網逆變：并網同步電源采用原裝日本三菱智能功率IPM模塊，確保輸出高達0.99功率因數的純正弦波電流，滿足嚴苛的光伏并網實驗要求。

◆ 雙模式供電輸出：系統既可實現安全并網，其內置的離網逆變電源也能提供220V/50Hz純正弦波交流電，滿足離網應用實驗。

◆ 模塊化實訓設計：各單元采用模塊化結構，學生可動手進行3KW室外光伏系統的拆裝、接線與調試，實踐性強，設備運行安靜、清潔無污染。

◆ 多重安全保護：系統具備完備的電氣保護功能，包括防雷、防反接、過載、過壓/欠壓保護等，確保光伏發電教學實訓安全。

2、主要設備技術參數詳解

本部分詳細列出了該3KW室外光伏發電實訓平臺的關鍵技術參數，為教學與科研提供精準數據支持。

2.1、并網發電單元參數

◆ 并網模式：單相輸出

◆ 系統額定功率：3.5KW

◆ 光伏陣列最大輸出功率：3.0KW

◆ 陣列輸出電壓范圍：180～350VDC

◆ 并網輸出電壓范圍：180～260VAC

◆ 最大并網輸出功率：100W～3.1KW

◆ 通訊接口：RS-232/RS485

2.2、離網逆變與充電單元參數

◆ 充電功率：1000W (PWM調制)

◆ 離網逆變額定輸出功率：1.0KW

◆ 離網輸出電壓：220VAC純正弦波

◆ 蓄電池過放/恢復電壓：90V/116V

◆ 完備的保護功能：涵蓋過充、過放、反接、過載、防雷等。

2.3、電力蓄能單元

◆ 蓄電池類型：12V/55Ah免維護膠體蓄電池

◆ 蓄電池配置：10組串聯

2.4、逆變與控制單元

◆ 逆變器額定功率：1600W，效率≥85%

◆ 核心控制器：2KW高性能智能控制器，支持Zigbee無線與RS232通訊

◆ 環境監測：配備高精度溫度傳感器。

2.5、光伏陣列匯流與顯示

◆ 匯流箱：額定電壓600VDC，帶防雷保護。

◆ 智能電表：精度0.5級，實時監測交直流電壓、電流、功率、發電量等，支持RS485通訊。

二、教學研究與實訓項目清單

本3KW室外光伏發電系統支持從基礎認知到深入研究的全方位光伏發電教學實訓項目，具體如下：

1、 光伏發電基礎原理實驗

• 實驗1：光伏電池片/組件結構與發電原理認知。

• 實驗2-3：太陽能輻照度、光譜特性對發電效率影響實驗。

• 實驗4-5：太陽能充放電控制策略與MPPT（最大功率點跟蹤）原理實驗。

• 實驗6-7：不同氣候、季節與日照條件下，3KW室外光伏系統的能量輸出特性對比實驗。

2、 離網與并網控制核心技術實驗

• 實驗8-10：離網與并網逆變電源工作原理及輸出特性實驗。

• 實驗11：MPPT算法效能對比與優化實驗。

• 實驗12：不同天氣下逆變器輸出電能質量（波形、諧波、功率因數）分析實驗。

• 實驗13：光伏并網實驗關鍵安全項目——防孤島效應保護測試實驗。

• 實驗14-15：逆變器直流輸入保護與設備運行噪音測試實驗。

3、 系統監控與數據分析實訓

• 單站實時監控：實訓上位機軟件實時顯示系統直流/交流側電壓、電流、功率、當日/累計發電量、CO2減排量、系統運行狀態與溫度等。

• 數據記錄與故障診斷：查詢歷史發電數據，分析系統運行曲線；模擬并診斷包括直流/交流過欠壓、過流、孤島保護、IPM故障、過溫等常見故障，深化對室外光伏發電系統運維的理解
