風光互補發電實訓平臺

風光互補發電實訓平臺

在當今社會，電力已成為不可或缺的能源。對于邊防哨所、通訊中繼站、野外工作站及偏遠地區而言，穩定可靠的獨立供電系統至關重要。隨著環保意識增強與技術發展，太陽能、風能等清潔能源成為理想選擇。風光互補發電實訓平臺正是集太陽能光伏與風力發電技術于一體的創新教學演示系統，專為展示離網供電系統的集成與應用而設計。

一、 產品概述與核心價值

本風光互補發電實訓平臺是一個高度集成、功能完備的教學與實驗系統。它模擬真實風光互補電站的運行，能夠完成從發電、儲能、控制到逆變供電的全流程實驗，幫助學生及研究人員深入理解系統原理，掌握工程應用技能。

1.1 主要應用范圍

• 教學領域：廣泛適用于職業院校、高等院校、科研院所以及相關企業的技術培訓，是進行新能源發電技術，特別是風光互補發電課題研究與實操培訓的理想設備。

• 研究領域：助力學生和科研人員探究風光協同優化、儲能管理、智能控制等前沿課題。

1.2 系統核心特點

• 模塊化直觀設計：采用立式網孔板結構，所有實驗?zāi)K完全暴露，布局清晰，提供強烈的現場臨場感，便于觀察、接線與測量。

• 智能控制系統：風光互補控制器采用高性能MCU，實現對蓄電池充放電及風機狀態的智能化、閉環控制，操作人性化。

• 高品質逆變輸出：離網逆變器采用先進驅動技術，輸出穩定的220V純正弦波交流電，滿足多種負載需求。

• 安全環保靜音：系統運行無污染、低噪音，支持學生動手拆裝移動，實踐性強。

1.3 系統主要組成

該系統主要由光源模擬控制系統、模擬風場系統（鼓風機）、風力發電機、風速/風向檢測裝置、風光互補充放電控制器、離網逆變器、儲能蓄電池及各類負載單元構成。

二、 詳細技術參數

2.1 太陽能電池板組件

• 配置：包含1塊10W單晶硅與1塊20W多晶硅電池板，支持串、并聯實驗。

• 1#（單晶硅）：最大功率10W，開路電壓21.24V，短路電流0.58A。

• 2#（多晶硅）：最大功率20W，開路電壓21.24V，短路電流1.17A。

2.2 模擬光源

• 投射燈：電壓220V，最大功率200W，用于模擬太陽光照。

2.3 風力發電機組

• 額定功率：300W

• 額定電壓：12V

• 啟動風速：2.5 m/s

• 風輪直徑：1.52m，3葉片

• 工作形式：永磁同步發電機

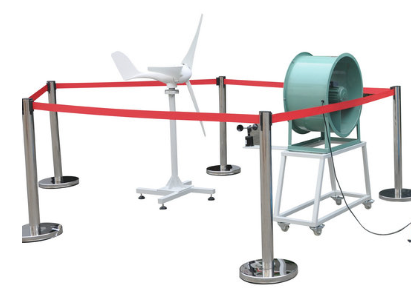

2.4 模擬風洞系統

• 鼓風機：功率0.75kW，電壓220V，支持0-13級風速連續可調。

2.5 風光互補智能控制器

• 額定電壓：12VDC

• 最大充電功率：650W（光伏100W + 風機550W）

• 充電方式：PWM脈寬調制

• 具備全面的保護功能：過充/過放、短路、反接、防反沖等，并支持光控、時控等多種負載輸出模式。

2.6 離網正弦波逆變電源

• 輸入電壓：9-16VDC

• 額定輸出：300W，220VAC / 50Hz

• 輸出波形：純正弦波

• 轉換效率：>85%，具備完善的短路、過載、過熱保護。

2.7 測量與儲能單元

• 測風系統：實時監測0-60m/s風速。

• 數字儀表：集成電壓表、電能計量模塊及溫濕度表。

• 儲能蓄電池：12V/55Ah免維護蓄電池1只。

2.8 負載單元（選配）

• 直流負載（12V）：風扇、電機、蜂鳴器（感性），交通燈、LED燈（阻性）。

• 交流負載（220V）：風扇（感性），交通燈、LED燈（阻性）。

三、 可完成的主要實驗實訓項目

利用本風光互補發電實訓系統，可開展涵蓋光伏、風電及系統集成三個維度的數十項實驗：

實驗系列一：系統基礎與集成實驗

1. 風光互補協同發電實驗

2. 獨立風力發電系統實驗

3. 獨立光伏發電系統實驗

4. 風光互補控制器原理與操作實驗

5. 蓄電池充放電特性與管理實驗

6. 離網逆變器工作原理與性能測試實驗

實驗系列二：太陽能電池特性專題

• 涵蓋開路電壓、短路電流、I-V/P-V特性曲線、最大功率點跟蹤、填充因子、轉換效率、光譜特性及串并聯影響等近20個深度實驗。

實驗系列三：充放電控制器專題

• 包含充電控制算法、保護功能驗證、蓄電池狀態估測、環境溫度影響及光控/時控策略等實驗。

實驗系列四：逆變器專題

• 涉及逆變原理、輸入輸出特性、效率計算、保護功能測試等。

實驗系列五：風力發電專題

• 包括風機運行特性、風速-轉速-功率關系、風機調速控制及風能轉換效率等實驗。

四、 系統基本配置清單
