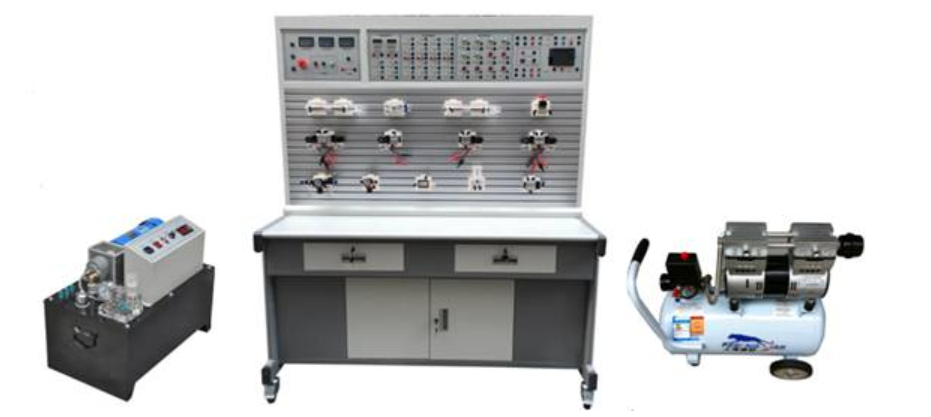

透明液壓與氣動PLC綜合控制實訓裝置
一、 裝置核心概述
為滿足現代職業教育對直觀性、實踐性與先進性的迫切需求，我們推出這款創新的透明液壓與氣動PLC綜合控制實訓裝置。本裝置集透明液壓傳動、透明氣壓傳動與可編程控制器（PLC）技術于一體，通過可視化、模塊化的設計，將復雜的流體傳動原理與自動化控制技術直觀呈現，是培養機電一體化、智能制造領域高技能人才的理想教學平臺。
二、 主要技術參數與設計特點
1. 核心參數
電源：AC220V 50Hz，提供DC24V/3A直流控制電源。
控制核心：采用三菱FX1S-20MR可編程控制器（12點輸入/8點繼電器輸出），支持PLC編程控制與通訊。
動力單元：
液壓泵站：電機功率400W，調速范圍0-1500r/min，工作噪音≤58dB（1.5m處）。
系統壓力：實訓壓力0.3-0.8Mpa（最高壓力2.5Mpa）。
執行與控制：電磁換向閥工作電壓DC24V，吸力3Mpa。
整體尺寸：1500mm×1000mm×1700mm，結構緊湊，功能齊全。
2. 核心優勢與特點
革命性的可視化教學：本透明液壓與氣動實訓裝置的核心亮點在于其全透明液壓與氣動元件。所有關鍵元件采用高透明有機材料精密制造，內部結構、閥芯動作及介質（液壓油/空氣）流動狀態一目了然，徹底解決了傳統教學中“黑箱”難題，使學生能直觀理解幾十種液壓氣動元件的結構、工作原理與性能。
高度靈活的模塊化設計：每個透明元件均配有獨立安裝底板，可便捷地安裝在帶“T”型溝槽的鋁合金型材實訓面板上。油路/氣路連接全部采用快換接頭，搭建與更換回路快速、清潔、無泄漏，極大提升了實訓效率與安全性。
雙軌制智能控制系統：
基礎電氣控制：可通過獨立的繼電器控制單元完成傳統電氣回路實訓。
先進PLC自動化控制：以三菱PLC為核心，可對所有液壓、氣動回路進行編程控制，并實現與上位機（PC）的通訊與監控。通過對比實訓，學生能深刻體會PLC控制在靈活性、可靠性與智能化方面的巨大優勢。
靜音環保泵站：專用液壓實驗泵站運行平穩，噪音低，為實驗室創造安靜的教學環境。
三、 可完成的典型實訓項目（液壓部分示例）
本裝置作為PLC控制透明液壓氣動教學設備，可完成從基礎到高階的數十個實訓項目，構建完整的知識技能體系。以下為液壓部分核心實訓內容：
方向控制回路：手動換向閥、O/H/M型中位機能換向閥的換向與鎖緊回路；液控單向閥的閉鎖回路。
壓力控制回路：壓力調定、二級壓力控制、減壓、增壓、卸荷（H型換向閥）回路。
調速與速度換接回路：進油與回油節流調速、調速閥串聯/并聯的二次進給、流量閥短接的速度換接回路。
順序與同步動作回路：采用順序閥、壓力繼電器、行程開關、行程換向閥控制的多種順序動作回路；串聯液壓缸同步回路。
PLC高級控制應用：所有上述回路均可升級為由三菱PLC可編程控制器進行智能化控制，實現如延時、計數、多缸聯動等復雜邏輯功能，將液壓傳動與自動化編程深度融合。
四、 標準配置清單（核心組件摘要）
類別 | 組件名稱 | 規格/型號 | 數量 | 備注 |
|---|---|---|---|---|
結構主體 | 實訓桌與實訓臺 | 1500×1000×1700mm | 1套 | 鈑金結構，集成安裝面板 |
控制核心 | PLC主機模塊 | 三菱 FX1S-20MR | 1塊 | 繼電器輸出 |
直流電源模塊 | 輸入AC220V，輸出DC24V/3A | 1塊 | 為控制系統供電 | |
繼電器控制單元 | 含按鈕、開關、指示燈 | 1套 | 用于基礎電氣控制 | |
動力單元 | 透明液壓實驗泵站 | 電機400W，調速0-1500r/min | 1套 | 低噪音設計 |
靜音空氣壓縮機（可選配） | AC220V, 750W | 1臺 | 為氣動部分提供氣源 | |
執行元件 | 雙作用液壓缸（透明） | 2只 | 可視化作動 | |
單作用/雙作用氣缸（透明） | 各1只 | 可視化作動 | ||
透明元件庫 | 方向控制閥（透明） | 手動、電磁換向閥等 | 1批 | 包含O/H/M型中位機能 |
壓力控制閥（透明） | 溢流閥、減壓閥、順序閥等 | 1批 | ||
流量控制閥（透明） | 節流閥、調速閥等 | 1批 | ||
輔助與資料 | 快換接頭高壓油管 | 10根 | 方便連接 | |
PLC編程電纜與軟件 | 三菱 | 1套 | 用于編程與通訊 | |
透明液壓與氣動PLC控制實驗指導書 | 1冊 | 詳細實驗教程 | ||
專用工具 | 1套 | 安裝與維護 |
