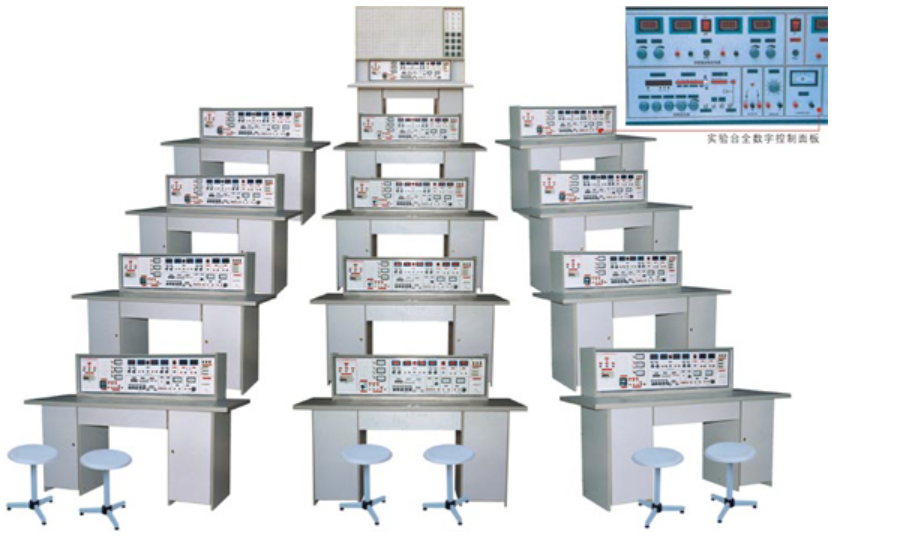

模擬、數字電路實驗室成套設備二合一

模擬、數字電路實驗室成套設備二合一

當前，國內眾多院校在模擬與數字電路實驗教學中，普遍面臨設備陳舊、管理低效的挑戰。常見分體式設備或自制的實驗箱，常因工藝粗糙、功能單一，難以滿足現代教學大綱的要求，更存在安全隱患。同時，元器件分散、難采購、難管理，導致大量規定實驗難以開展。為解決這一系列痛點，我廠融合德國先進理念與國內教學實情，研發推出全新一代模擬、數字電路實驗室成套設備，致力于為高教、職教領域提供一體化、專業化的實驗解決方案。

二合一設備核心優勢：集成、安全、靈活

本系列模擬、數字電路實驗室成套設備（二合一）專為高效、安全的實驗教學而設計，具有以下突出特點：

1. 模塊化靈活實驗平臺：實驗操作桌核心配置通用九孔電路插板，配合全透明元件盒，學生可自由拼插構建電路，直觀清晰。元件盒采用壓卡式結構，符號永不褪色，維護拆裝極為便捷，極大提升了實驗的靈活性與趣味性。

2. 集中規范管理：所有實驗元器件分類存放在操作桌下部的專用儲物柜中，取用方便，徹底解決了元器件繁多、易丟失、難管理的問題，大幅減輕教師課前準備負擔，實現實驗室的標準化、規范化管理。

3. 完善的安全保護體系：設備集成保險絲、漏電保護開關等多重安全防護機制，為師生提供堅實的用電安全保障，確保實驗過程安心無憂。

廣泛的教學適用范圍

本套模擬、數字電路實驗室成套設備適用于高等院校、重點中專、技校及職業學校的電類基礎課程，包括但不限于：

• 電工學、電工原理、電路分析

• 模擬電子技術

• 數字電路

• 電氣控制設備

該設備是現有實驗室升級換代或新建、擴建實驗室的理想選擇，是衡量學校實踐教學條件與水平的重要標志。

實驗臺結構與性能詳解

本系列設備實驗臺與操作桌結構功能一致，設計科學，集成度高。

一、實驗臺性能與構成

1. 電源系統：輸入為三相四線電源，具備二級保護。

• A組：提供0～430V連續可調三相交流電源及0～240V單相可調電源（部分型號為單相0-250V輸出）。

• B組：3-24V分七檔可調低壓交流電源，最大電流1.5A。

• C組：5V/0.5A固定直流穩壓電源。

• D組：雙路0～30V/1.5A連續可調恒流穩壓電源，具有預設式限流保護功能，電壓、電流均采用數字表頭指示，精度高，穩定性好（電壓穩定度<10?2，紋波電壓<5mV）。

• E組：單相市電輸出插座，方便外接設備。

2. 函數信號發生器：

• 可輸出正弦波、三角波、方波、脈沖波、鋸齒波、TTL方波等多種波形。

• 頻率范圍寬達0.1Hz 至 2MHz，分七檔調節。

• 最大輸出幅度高（開路條件下，1MHz內≤15Vp-p），支持直流偏置、壓控振蕩(VCF)及占空比調節，功能全面。

3. 智能測量與輔助單元：

• 頻率計數器：6位數碼管顯示，測頻范圍1Hz-100MHz，閘門時間可調。

• 單次脈沖源：手動觸發，輸出正負脈沖。

• 音頻功率放大器：用于信號放大與尋跡。

• 七段譯碼器：集成3組譯碼器與數碼管，專為數字電路實驗設計。

• 外測交直流電壓/電流表：精度0.5級，數字顯示，測量方便。

4. 直流電機實驗單元（部分型號配備）：

• 提供0-220V可調直流電機電源、調速環節（Ra、Rf調節）及專用指示電表（Ia、If），支持電機拖動相關實驗。

主要技術規格一覽
