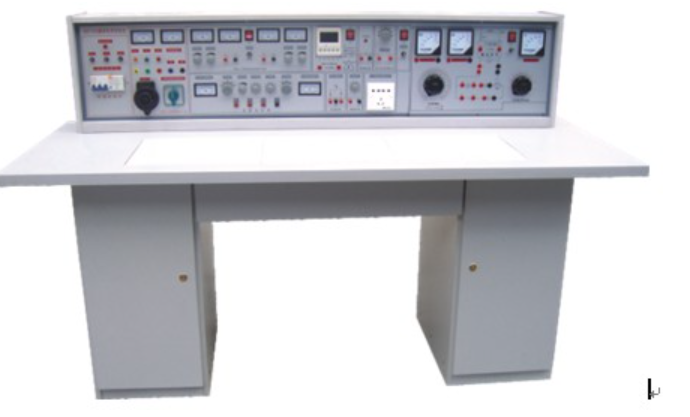

智能型電工、電子、電拖實驗室成套設備
在電工電子與電力拖動教學領域，傳統分體式設備或自制實驗裝置常面臨功能不全、管理不便、安全性存疑等挑戰。為滿足現代實踐教學對集成化、智能化、安全性的高標準需求，我們傾力打造了新一代通用智能型電工、電子、電拖(帶直流電機)實驗室成套設備。本產品深度融合智能測量技術，集電工基礎、電子技術、電機拖動實驗于一體，是高校、職校、技校實驗室升級換代、提升綜合實力的理想選擇。
產品核心優勢與特點
本款智能型電工電子電拖實驗臺在設計上以教學需求為本，具備以下顯著優勢：
智能測量，數據一目了然：設備集成高精度智能型交流電路測量電表，可同時測量并液晶顯示電路電流(I)、電壓(U)、功率(Kw)、電能(Kwh)及工作時間(T)，將傳統分散測量集成于一體，數據讀取直觀，極大提升了實驗效率和教學演示效果，充分體現“智能”內核。
模塊通用，實驗靈活高效：實驗臺中央配備大型注塑通用電路板，板面布滿標準化互聯插孔。配套的透明元件盒可自由組合拼插，電路構建直觀便捷。元件符號永久清晰，采用科學壓卡結構，維護簡易。這種模塊化設計使通用智能型實驗室成套設備能輕松適配從電路原理到數字邏輯的廣泛實驗。
電拖集成，專攻電機控制：產品專門集成直流電機實驗單元（含0-220V可調電源、調速裝置及測量電表），完美支持《電力拖動》課程教學。這使得電工電子電拖實驗臺真正實現了從弱電到強電、從靜態電路到動態電機控制的一站式教學覆蓋。
全面防護，管理規范有序：配備漏電、過載、短路等多重安全保護機制。所有元器件分類存放于帶鎖的桌下儲物柜中，大幅提升設備管理規范性與安全性，顯著減輕教師準備工作負擔。
性能強勁，指標行業領先：電源輸出穩定，信號源頻帶覆蓋寬（5Hz-550kHz），輸出功率足，為復雜實驗提供可靠保障。整機絕緣電阻高，漏電保護靈敏，確保師生安全實驗。
實驗臺結構與功能布局
本通用智能型實驗室設備結構設計嚴謹，功能區劃清晰，操作人性化。主要功能結構如下表：
功能區 | 核心組件 | 功能簡述 |
|---|---|---|
主控與電源區 | 總開關（帶保護）、三相指示、電壓表/轉換開關 | 提供三相四線安全輸入，實時監控電源狀態。 |
交流電源輸出 | 多檔低壓交流輸出（3-24V）、交流電流表 | 為低壓交流實驗提供可變電源。 |
直流穩壓電源 | 雙路0-30V/2A可調穩壓穩流電源、固定5V輸出 | 提供高精度、可調、雙路直流電源，滿足模擬/數字電路需求。 |
信號發生與處理 | 函數信號發生器、音頻功率放大器、單次脈沖源 | 產生正弦波、三角波、矩形波，具備信號放大與脈沖觸發功能。 |
智能測量與電拖 | 智能型交流測量電表、直流電機實驗單元（電源、調速、電表） | 智能測量多種電參數；專屬支持直流電機啟動、調速、測量實驗。 |
實驗與存儲區 | 160×70cm實驗桌、通用電路板、帶鎖左右儲物柜 | 提供寬敞實驗空間與模塊化元件存儲，管理規范。 |
主要技術規格指標
輸入電源：三相四線制。
輸出電源：
A單元：三相四線輸出。
B單元：交流3V、6V、9V、12V、15V、18V、24V分檔輸出。
C單元：雙路0～30V連續可調穩壓穩流電源，預置限流保護，最大電流2A。
D單元：固定直流5V/0.5A輸出。
E單元：0～240V連續可調交直流電源。
信號源：函數信號發生器，頻率范圍5Hz-550kHz，輸出正弦波、三角波、矩形波。
智能測量：智能型多功能交流電表，可同時測量I、U、Kw、Kwh、T，液晶顯示。
安全規格：絕緣電阻 > 5MΩ，漏電保護動作電流 ≤ 30mA
