電工技能及工藝實訓考核裝置（網孔板）
在現代電工教育與職業技能培訓中，實踐操作能力的培養至關重要。傳統實訓設備往往因元器件固定繁瑣、布局僵化而影響教學效率。為此，我們創新性地推出了新一代電工技能及工藝實訓考核裝置。本裝置核心采用獨創的模塊化網孔板設計，完美解決了長期困擾實訓教學的元器件安裝難題，將學生從繁瑣的螺絲固定中解放出來，真正專注于電氣原理理解、工藝布局與故障排查等核心技能的訓練，是各院校開展《電工技能訓練》、《維修電工技能鑒定》、《電氣控制技術》等課程實訓與考核的理想平臺。
一、 產品概述：重新定義電工實訓方式
本裝置主要由高強度實訓桌、智能電源控制箱、全系列網孔板專用元器件模塊及核心的網孔板操作面組成。其革命性創新在于：所有元器件均安裝在特制底座上，與網孔板上的“”字網孔完美適配。進行實訓時，學生無需使用任何工具，僅需將所需元器件模塊在網孔板上選好位置，執行“一插一拉”的簡單動作，即可將其牢固鎖定。這種設計極大地簡化了準備工作，使實訓時間得以最大化利用在核心技能操作上，徹底顛覆了傳統網孔板實訓設備的效率瓶頸。學生可自由規劃元器件布局與走線路徑，有效培養其規范的電工工藝、布線美學及系統工程思維。
二、 核心特點：安全、高效、靈活
革命性安裝方式，效率倍增：獨創的導軌式卡扣設計，告別傳統螺絲固定方式。元器件安裝與更換耗時僅為傳統方式的幾分之一，實現了“一分鐘完成布局”，使課堂時間得以高效集中于電路設計、接線與調試本身，極大提升了電工技能實訓的教學容量與效果。
模塊化設計，無限擴展：標準化的模塊底座設計，使得學?？呻S教學大綱的更新，靈活增購新的功能模塊，輕松開發新的實訓考核項目。一臺裝置即可滿足從基礎電工到高級維修電工、電氣控制技術等多層次教學需求，投資效益顯著。
完備安全保護，教學無憂：裝置設有電壓型與電流型雙重漏電保護開關，并具備輸出短路保護功能，確保學生實訓操作絕對安全。教師機可對學生單元進行電源集中控制與管理，便于課堂組織與管理。
結構堅固，配套齊全：實訓桌采用優質鋼材制造，表面經防銹防腐噴塑處理，桌面為防火耐磨密度板。裝置配套齊全，從電源、儀表到專用工具、耗材一應俱全，開箱即可投入教學使用。
三、 技術性能與系統配置

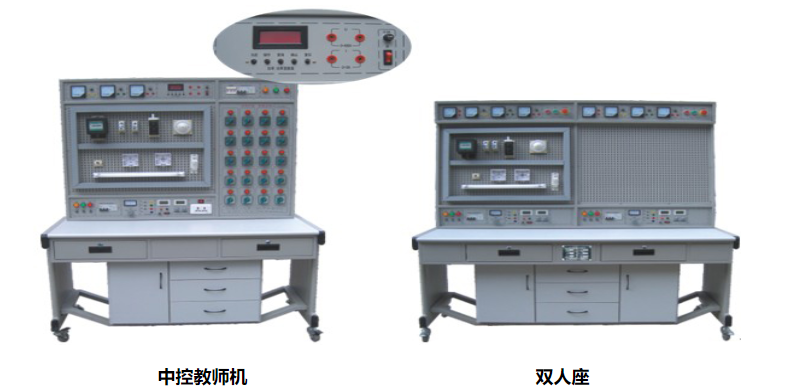

（一）教師總控臺（可選）
電源輸入：三相四線 380V±10% 50Hz
核心儀表：配備高精度智能型功率/功率因數表，可測量、記錄并查詢多組負載的功率參數。
集中管理：可同時對多達20臺學生設備的電源進行通斷控制與狀態監控，并配有總漏電與過載保護。
（二）學生實訓考核單元（單人/雙人座可選）
電源輸出：提供帶安全保護的三相四線電源、0-30V/2A可調直流穩壓穩流電源，以及多個單/三相插座。
結構尺寸：雙人座規格約1650×750×1650mm，空間寬敞，適合協作學習。
四、 豐富的實訓考核項目
基于本電工工藝實訓考核裝置，通過搭配不同元器件模塊，可完成包括但不限于以下五大類數十個實訓項目：
1. 電氣控制線路安裝與調試
電機基本控制：點動、自鎖、多地控制、順序控制。
電機正反轉控制：接觸器聯鎖、按鈕聯鎖、雙重聯鎖。
電機降壓啟動與制動：Y-△降壓啟動、串電阻降壓、能耗制動、反接制動。
自動控制：自動往返、行程控制。
2. 典型機床電路故障排查
模擬C620-1型車床、電動葫蘆、Y3150型滾齒機等真實工業設備的電氣控制線路，進行安裝、調試與故障維修訓練。
3. 室內照明與配電線路
白熾燈、日光燈控制電路。
聲控、觸摸、人體感應智能開關應用電路。
單相/三相電度表（直接與間接）安裝與接線。
4. 電工儀表與測量電路
電壓表、電流表安裝。
電流互感器的星形、三角形、不完全星形等多種接線方式實訓。
5. 其他綜合技能
單相電動機控制、雙速電機控制等。
五、 基本器材配備（以雙人座為例）
本裝置提供高度仿真的工業級元器件，全部適配網孔板安裝，主要包含：
低壓電器：正泰品牌交流接觸器、熱繼電器、時間繼電器、中間繼電器、各類開關、熔斷器、行程開關等。
電工儀表：單相/三相電度表、電流互感器。
照明組件：日光燈、節能燈、聲光控/觸摸/人體感應開關、調光開關等。
電機：三相鼠籠式異步電機、雙速異步電機。
工具與耗材：配備萬用表、電工工具套件（螺絲刀、剝線鉗、尖嘴鉗等）、走線槽、接線端子及足量導線。
