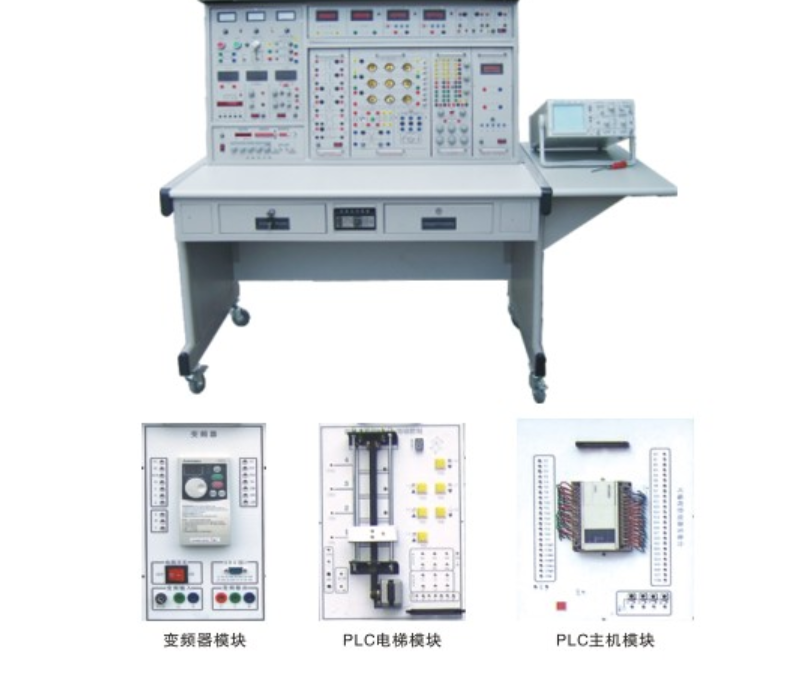

電工電子電力拖動PLC變頻調速綜合實驗裝置）
在當今高等工程教育與職業技能培訓不斷追求高效、集成與創新的背景下，一款能夠覆蓋電類學科全鏈條實驗、支持從原理驗證到綜合創新的教學設備至關重要。為此，我們傾力打造了這款電工電子電力拖動PLC變頻調速綜合實驗裝置。本裝置嚴格遵循教學大綱，融合模塊化、開放式設計理念，集成了交直流電源、測量?jī)x表、信號源、電機驅動及先進控制單元，完美實現了電工、電子、電力拖動、PLC可編程控制與變頻調速技術的深度融合，是構建現代化、高水平實訓實驗室的核心基石。
一、 核心設計理念與突出特點
高度集成，綜合性強：本裝置名副其實，真正做到了電工電子電拖PLC變頻調速實驗功能的全覆蓋。一臺設備即可支持電路原理、模擬數字電路、電機控制、工業自動化（PLC）與變頻調速等多門核心課程的全套實驗，避免了傳統教學中設備分散、管理不便的痛點，極大提高了實驗室空間利用率和教學效率。
靈活組合，適應性強：采用“主體平臺+功能掛箱”的模塊化積木式結構。教學深度與廣度可自由調整，用戶可根據教學進度，靈活選配或開發新的實驗掛箱。這種設計使得本綜合實驗裝置既能滿足基礎普及性教學，又能支持研究性的提高實驗與課程設計，具備了長久的教學生命力。
配置完整，一致性好：從精密儀器儀表、多功能電源到專用實驗連接線，均提供成套高標準配置。所有元器件均經過優化選型，確保多組學生實驗數據具備良好的同一性和可重復性，極大方便了教師的授課組織與成績?cè)u(píng)定，保證了教學質量的標準統一。
直觀安全，維護便捷：整體結構采用優質鋼材與鋁合金框架，結合直觀明晰的功能掛箱。電源網絡、儀表顯示、控制單元布局一目了然，電工電子電力拖動與PLC變頻調速等各功能區任務明確。這種設計不僅降低了學生操作難度，也使得設備日常維護與故障排查更為簡便高效。
二、 完備的系統功能
本電工電子電力拖動綜合實驗臺作為一個完整的教學平臺，可提供實驗所需的一切資源：
基礎供配電子系統：提供三相/單相交流電源、可調直流穩壓電源、可調恒流源、函數信號發生器（含頻率計）及多種受控源。
測量子系統：配備高精度交直流電壓表、電流表、功率表、功率因數表等，滿足各類電路參數的測量需求。
核心執行與控制子系統：集成三相/單相電機、PLC可編程控制器、變頻調速器及全套低壓電器（接觸器、繼電器、按鈕開關等），構成了從傳統繼電控制到現代智能控制的完整閉環。
三、 主要技術參數
輸入電源：三相四線/五線 380V ±10% 50Hz
工作環境：溫度-10℃ ~ +40℃，相對濕度<85%(25℃)
裝置容量：<1.5KVA
外形尺寸（約）：167cm × 73cm × 153cm
四、 覆蓋廣泛的實驗項目體系
本裝置支持的實驗項目構成了一個從基礎到前沿的完整教學體系：
（一）電工與電路分析基礎
包含基本儀表使用、基爾霍夫定律、疊加/戴維南/諾頓定理驗證、一階/二階動態電路、RLC串并聯諧振、交流電路參數測量、三相電路、互感與變壓器特性等近30個經典實驗。
（二）電子技術（模擬與數字）
數字電路：涵蓋門電路、觸發器（RS、JK、D）、555時基電路、計數器、譯碼器、加法器、數據選擇器、A/D與D/A轉換等組合與時序邏輯實驗。
模擬電路：提供固定線路板（如單管/負反饋放大器、差動放大、OTL功放等）與分立元件平臺，可完成整流、濾波、穩壓、運放及多種趣味性、設計性實驗。
（三）電力拖動與繼電控制
涵蓋電機控制的全部經典環節：從點動、自鎖、正反轉聯鎖，到Y(jié)-△降壓?jiǎn)?dòng)、串電阻降壓、能耗制動、反接制動等。并模擬C620車床、電動葫蘆等真實機床設備電氣線路，進行安裝與故障排查訓練。
（四）PLC可編程控制技術
從基礎的邏輯指令、定時器計數器應用，到高級的移位寄存器、數據處理功能。提供包括交通燈、攪拌機、四層電梯、自動送料裝車、自動售貨機、水塔供水、自動洗衣機等十多個貼近工業實際的PLC控制模擬項目，培養學生的編程與系統集成能力。
（五）PLC與電氣控制綜合
實現PLC對三相異步電動機的點動、自鎖、正反轉、Y-△啟動等項目的直接控制，完成從傳統繼電器邏輯到現代程序控制的思維跨越。
（六）變頻調速技術
全面學習變頻器原理與應用：包括功能參數設置、多段速控制、模擬量無級調速、PID控制、基于PLC數字量/通信控制等。并通過恒壓供水系統模擬，將變頻調速技術與過程控制有機結合。
五、 核心價值與總結
本電工電子電力拖動PLC變頻調速綜合實驗裝置不僅僅是一套實驗設備，更是一個一體化的電類綜合教學解決方案。它通過將五大技術領域有機整合在一個平臺上，打破了學科壁壘，為學生提供了從電路認知、電子設計、電機驅動到智能控制系統集成與調試的完整、連貫的學習與實踐體驗。其模塊化、開放式的設計也為教師的科研與二次開發提供了廣闊空間。投資此套設備，是建設高水平、高利用效率的電氣、自動化類實訓室，培養符合新時代產業需求的復合型、創新型工程技術人才的戰略性選擇。
