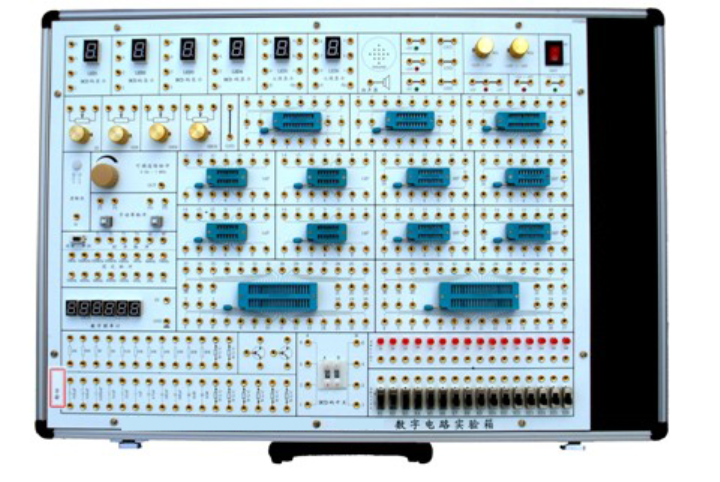

數字電路實驗箱

數字電路實驗箱

在電子信息技術飛速發展的今天，扎實的數字電路基礎是理工科學生的必備技能。為滿足高等院校及職業院?！皵?shù)字電路”課程日益增長的教學與創新需求，我們隆重推出新一代數字電路實驗箱。本產品在設計上深度融合教學大綱要求與一線教師反饋，不僅全面覆蓋數字電路核心實驗，更在電源配置、信號精度、顯示交互及擴展能力上進行了顯著升級，旨在打造一個功能集成度高、操作靈活、支持深度探究的一體化數字電路課程實驗平臺。

一、 系統核心特點與教學優勢

1. 電源系統全面升級，實驗維度更廣

   本數字電路教學實驗箱提供了極為豐富的電源配置。除了常規的固定±12V、±5V輸出，特別增加了雙路可調直流電源（+1.2V～+12V / -1.2V～-12V）。這一設計使學生能夠靈活設置工作電壓，深入探究電壓參數對TTL/CMOS電路特性的影響，完成更多如電平轉換、接口實驗等研究性課題，極大拓展了數字電路實驗的深度與廣度。

2. 信號源精度高、種類全，時序分析得心應手

   提供高達16路固定頻率的TTL脈沖信號，從1Hz到1MHz，覆蓋超低頻至高頻范圍。配合0~1MHz連續可調脈沖源及四相時序脈沖發生電路，能夠完美支持從基礎門電路測試到復雜時序系統（如CPU時序）的全套實驗，為學生理解時鐘、節拍等核心概念提供了絕佳的硬件觀測環境。

3. 人機交互豐富直觀，激發學習興趣

   配置了6位數碼管（4位BCD譯碼顯示+2位獨立）、16位邏輯指示燈、邏輯筆以及全新的揚聲器驅動電路。學生不僅能直觀觀察邏輯狀態和計數結果，還能通過編程讓實驗箱“發聲”，實現數字鐘報時、簡易音樂播放等趣味應用，將抽象的代碼和邏輯轉化為聲光反饋，顯著增強數字電路實驗教學的互動性與成就感。

4. 開放式架構，無縫銜接課程設計與創新

   實驗箱采用“核心模塊+開放實驗區”的先進架構。開放區配備多達13個各類IC鎖緊插座和獨立的分立元件插接區，如同一塊便攜的萬能電路板。學生可在此自由搭建任何擴展電路，從基礎芯片測試到復雜的數字系統設計（如數字頻率計、交通燈控制器），均能輕松實現，完美支持課程設計、畢業設計和電子競賽培訓。

5. 工藝精湛，測量精準，安全可靠

   采用高品質接插件，接觸可靠；集成六位高精度頻率計，測量誤差小于1Hz；電源具備完善的保護功能。這些特性確保了實驗數據的準確性、設備的長壽命和操作過程的安全性，滿足實驗室高頻次、高強度使用的需求。

二、 系統組成詳述

本數字電路實驗箱集成了數字系統學習所需的所有功能單元：

• 供電系統：固定輸出：+5V/2A, -5V/0.5A, ±12V/0.5A；可調輸出：±1.2V~±12V/0.5A。

• 信號發生系統：

• 手動單脈沖：2組獨立正負脈沖。

• 連續脈沖：0-1MHz可調。

• 固定脈沖：1Hz至1MHz共16檔精確頻率方波。

• 時序脈沖：四相可啟停時序脈沖組。

• 輸入與顯示系統：

• 邏輯輸入：16位撥碼開關。

• 邏輯顯示：16位LED狀態指示、6位LED數碼管、邏輯筆。

• 專用輸入：2組BCD碼撥盤開關。

• 聲效輸出：揚聲器及驅動電路。

• 測量與配置：

• 測量?jī)x表：6位數字頻率計（0-9.9999MHz）。

• 可調元件：4只常用阻值電位器（1K, 50K, 100K, 680K）。

• 擴展實驗區：

• IC插座群：包括40芯、20芯、16芯、14芯等多種規格鎖緊插座。

• 分立元件區：用于插接電阻、電容、二極管、三極管等。

三、 可完成的實驗項目

該數字電路實驗箱支持從驗證到設計、從基礎到前沿的完整實驗體系：

基礎驗證實驗（掌握核心知識）

1. 門電路邏輯功能測試實驗

2. 組合邏輯電路設計與分析（半加器、全加器等）

3. 觸發器特性與應用實驗（RS, D, JK, 鎖存器）

4. 時序邏輯電路分析與測試實驗

5. 中規模集成電路應用（計數器、寄存器、譯碼器、數據選擇器）

6. 脈沖波形產生與整形實驗（單穩態、555定時器）

進階探究實驗（深化理論理解）

1. TTL與CMOS門電路參數對比測試實驗

2. A/D與D/A轉換接口實驗

3. 晶體管數字開關特性實驗

綜合系統設計實驗（培養工程能力）

1. 數字鐘/日歷系統設計與實現

2. 智力競賽搶答器系統設計（8路/4路）

3. 交通信號燈控制系統設計

4. 數字頻率計/電子秒表設計

5. 直流數字電壓表設計

6. 籃球競賽30秒定時器設計

7. 汽車尾燈控制邏輯設計

8. 簡易存儲系統（RAM）應用實驗

9. 利用揚聲器實現的報時或音樂播放系統設計
