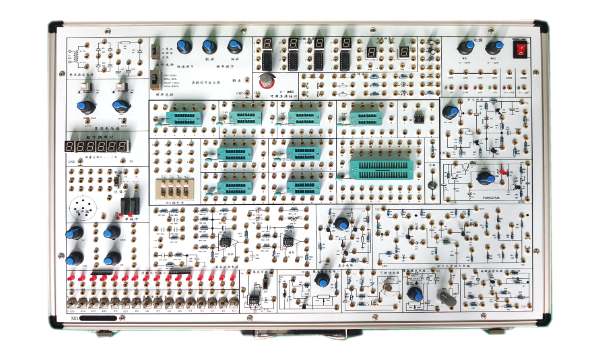

數字電路技術實驗箱

數字電路技術實驗箱

在數字電子技術的教學與實踐環節中，一個功能強大、設計專業的實驗平臺至關重要。本款數字電路技術實驗箱，嚴格依據高等院校“數字電路課程”的教學大綱要求研發，集成了全面的實驗功能與開放的擴展設計空間，是各類高等院校及職業技術學校進行數字電路實驗教學、課程設計與電子競賽培訓的理想選擇。它不僅能滿足所有基礎驗證性實驗，更能激發學生的創新思維，完成從理論到綜合應用的跨越。

一、 系統核心特點與優勢

1. 模塊化集成，教學針對性強

   本實驗箱將數字電路的核心單元，如脈沖源、邏輯輸入/顯示、測量?jī)x表等模塊化集成，并與數字電路技術實驗箱的開放式擴展區有機結合，完美匹配數字電路課程從門電路、組合邏輯到時序系統的遞進式教學路徑。

2. 信號與觀測系統完備，實驗效率高

   提供從手動單脈沖到高頻連續脈沖的多種信號源，配備邏輯電平開關、指示燈、數碼管及邏輯筆，構成完整的“激勵-響應”觀測環境。學生可直觀驗證邏輯功能，極大提升數字電路實驗教學的效率與體驗。

3. 開放式擴展設計，激發創新潛能

   除了完成固定實驗項目，實驗箱特別設計了寬敞的開放實驗區，配備多組鎖緊插座和高品質面包板。學生可自由插接各類IC和分立元件，進行課程設計、畢業設計或自主創新項目，體現了數字電路技術實驗箱卓越的擴展性與靈活性。

4. 高精度測量，數據可靠

   內置六位高精度數字頻率計，測量準確，為學生提供可靠的量化分析工具，有助于培養嚴謹?shù)目茖W(xué)態度和數據分析能力。

5. 工藝精良，安全耐用

   電源系統具有完善的保護功能，接插件采用鎖緊式設計，接觸可靠，經久耐用，確保實驗過程安全穩定，滿足高頻次教學使用需求。

二、 系統組成詳述

本數字電路課程實驗箱硬件資源豐富，為實驗提供全方位支持：

• 電源系統：提供穩定的±12V及+5V直流輸出，滿足TTL、CMOS等各類芯片供電需求。

• 脈沖信號源：

• 手動單脈沖：2組，帶正負輸出。

• 連續脈沖：頻率0-1MHz可調。

• 固定頻率脈沖：1KHz至1MHz共6路標準頻率。

• 時序脈沖發生器：可產生四相時序脈沖，適用于時序電路研究。

• 輸入與顯示單元：

• 十六位邏輯電平輸入開關與指示燈。

• 五位七段LED數碼管（4位BCD碼譯碼顯示+1位獨立數碼管）。

• 邏輯筆一支，可快速檢測高、低、高阻三種邏輯狀態。

• 測量單元：六位高精度數字頻率計（0-9.9999MHz）。

• 擴展與配置：

• 4只40芯、6只20芯IC鎖緊插座，支持8-40引腳各類芯片。

• 三塊高品質面包板，用于擴展元件連接。

• 4只常用阻值可變電位器。

三、 可完成的實驗項目

利用此數字電路技術實驗箱，可系統性地完成以下實驗，全面覆蓋教學重點并支持能力拓展：

（一）基礎驗證性實驗

1. 門電路邏輯功能測試實驗

2. 組合邏輯電路實驗（半加器、全加器、邏輯運算）

3. 觸發器實驗（RS、D、JK、鎖存器）

4. 時序電路分析與測試實驗

5. 集成計數器與寄存器應用實驗

6. 譯碼器與數據選擇器實驗

7. 波形產生與單穩態觸發器實驗

8. 555時基電路應用實驗

（二）進階研究與芯片測試實驗（可選）

1. TTL/CMOS門電路參數與特性測試實驗

2. A/D與D/A轉換電路實驗

3. 晶體管開關特性實驗

（三）綜合設計與應用系統實驗（充分體現數字電路技術實驗箱的擴展性）

1. 數字鐘設計與實現實驗

2. 智力競賽搶答器/8路搶答器設計實驗

3. 交通燈控制邏輯系統設計實驗

4. 電子秒表/數字頻率計設計實驗

5. 直流數字電壓表設計實驗

6. 籃球競賽30秒計時器設計實驗

7. 汽車尾燈控制電路設計

8. 拔河游戲機邏輯設計

9. 隨機存儲器（RAM）應用實驗
