氣動液壓示教陳列柜

氣動液壓示教陳列柜

一、 設備概述

氣動液壓示教陳列柜是一套專為高等院校、職業院校及培訓機構設計的現代化、模塊化教學展示設備。本套設備嚴格遵循普通高等教育規劃教材的核心內容，通過高精度實物、透明剖視模型與詳實的圖文資料相結合的方式，系統、直觀地展示了液壓與氣動技術中各類元件的結構、工作原理及應用。它旨在將抽象的流體傳動原理轉化為可觀察、可分析的實體對象，有效解決教學中“看不見、摸不著”的難題，是深化學生對液壓傳動、氣壓傳動課程理解，培養其系統設計思維和故障診斷能力不可或缺的專業教學設備。

二、 設備特點與技術規格

核心教學特點

1. 系統化知識建構：內容涵蓋液壓與氣動兩大技術體系，從動力元件、執行元件、控制元件到輔助元件，構建了完整的知識框架，支持啟發式與探究式教學。

2. 沉浸式直觀教學：柜內每個模型均配備專業文字標牌與原理圖示，部分關鍵模型設計有引導性思考題，促進學生主動觀察與分析，實現從認知到理解的飛躍。

3. 綠色環保設計：設備采用環保材料制造，模型運行安靜無噪音，電氣系統安全可靠，符合現代綠色實驗室的建設標準與安全規范，營造宜人的教學環境。

技術規格與工藝

1. 柜體結構：單個陳列柜外形尺寸為1100mm（寬）× 450mm（厚）× 1850mm（高）。柜體采用優質SPCC冷軋鋼板焊接成型，經中溫磷化、防銹漆及靜電噴涂處理，堅固耐用，美觀大方。

2. 模型工藝：

• 材料：模型主體采用高強度鋁合金、工程塑料及進口有機玻璃（亞克力）精密制作，確保十年不老化、不變形。

• 處理：金屬部件進行專業表面處理，防銹耐腐蝕。

• 展示：板面圖文采用高清UV印刷，說明清晰，演示效果逼真。

3. 照明與電氣：每個柜內均配備LED照明系統，確保模型展示光線均勻、無陰影。設備輸入電壓為AC220V，總功率約400W，安全穩定。

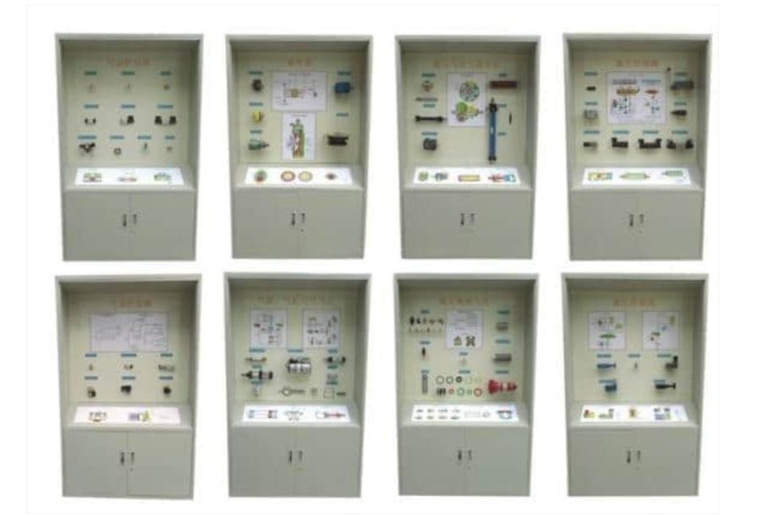

4. 陳列柜配置：全套設備共包含八個核心陳列柜，系統性地分模塊展示液壓與氣動技術。

三、 各柜詳細陳列內容

本套氣動液壓示教陳列柜通過八個專題柜，完整呈現了流體傳動系統的知識體系。

第一柜：液壓動力元件——液壓泵

本柜重點展示液壓系統的“心臟”。通過剖視模型清晰展示：

• 齒輪泵：外嚙合與內嚙合齒輪泵的工作原理與內部結構。

• 葉片泵：單作用式葉片泵的組成與變量原理。

• 柱塞泵：徑向柱塞泵與軸向柱塞泵（含伺服變量機構）的高壓、高效率結構特點。

• 教學重點：比較各類液壓泵的工作原理、結構差異及應用場合。

第二柜：液壓執行元件——液壓馬達與液壓缸

本柜展示將液壓能轉換為機械能的裝置。

• 液壓馬達：葉片式與徑向柱塞式液壓馬達的構造。

• 液壓缸：展示柱塞缸、單桿活塞缸、擺動缸等不同類型。

• 核心結構：詳細分解液壓缸的活塞桿組件、緩沖裝置等關鍵部分。

• 教學重點：理解執行元件的運動形式、結構特點及選用原則。

第三柜：液壓控制閥（一）——方向控制閥

本柜系統展示控制流體通斷與流向的元件。

• 單向閥類：普通單向閥與液控單向閥。

• 換向閥：手動、機動、電磁等多種操縱方式的二位三通、二位四通、三位四通、三位五通換向閥。

• 教學重點：掌握各類方向閥的圖形符號、中位機能及在回路中的作用。

第四柜：液壓控制閥（二）——壓力與流量控制閥

本柜展示控制系統壓力與流量（速度）的元件。

• 壓力控制閥：直動式與先導式溢流閥，定差與定比減壓閥。

• 流量控制閥：普通節流閥與調速閥的原理。

• 教學重點：理解壓力閥的調壓、穩壓、減壓原理及流量閥的調速特性。

第五柜：液壓輔助元件

本柜展示保證系統正常工作的輔助裝置。

• 連接與過濾：各類管接頭、快速接頭，以及表面型、紙質、深度型過濾器。

• 儲能與輔助：蓄能器、液位計、消聲器等。

• 教學重點：認識輔助元件的功能，理解其在系統清潔度、可靠性方面的作用。

第六柜：氣源裝置與氣動執行元件

本柜展示氣動系統的動力起源與執行機構。

• 氣源系統：小型空氣壓縮機及其附件（后冷卻器、油水分離器等）。

• 氣缸：普通雙作用氣缸、薄膜氣缸、沖擊氣缸、擺動氣缸。

• 氣馬達：葉片式氣動馬達。

• 教學重點：了解氣動系統與液壓系統的源頭差異，掌握各類氣缸的應用特點。

第七柜：氣動控制閥（一）——方向與壓力閥

本柜展示氣動系統的基礎控制元件。

• 方向控制閥：氣壓控制換向閥、單電控/雙電控電磁閥、延時換向閥。

• 壓力控制閥：直動式與先導式減壓閥（常與過濾器、油霧器組成“氣動三聯件”）。

• 教學重點：對比氣動閥與液壓閥的異同，掌握氣動基本回路的構建。

第八柜：氣動控制閥（二）——流量閥與邏輯元件

本柜展示氣動系統的速度控制及邏輯控制元件。

• 流量控制閥：排氣節流閥、柔性節流閥。

• 高級控制元件：比例閥、伺服閥簡介。

• 氣動邏輯元件：是門、與門、或門、非門、禁門、或非元件等，展示氣動邏輯控制功能。

• 教學重點：理解氣動節流調速的特點，認識氣動邏輯控制的實現方式。

四、 教學應用價值總結

本套氣動液壓示教陳列柜是理論教學與工程實踐之間的關鍵橋梁。其核心價值在于：

• 化抽象為具體：將課本中的原理圖轉化為立體、可透視的實物，極大降低了學習門檻。

• 模塊化系統教學：八個柜體自成體系又相互關聯，教師可按章節靈活使用，支持項目式、探究式教學改革。

• 培養工程素養：通過觀察真實元件的精細結構，學生能夠深入理解設計意圖、工藝要求及故障模式，提前建立工程意識。

• 建設優質資源：是申報精品課程、建設示范性實訓基地、評估認證的重要硬件支撐。
