機械零件設計示教陳列柜
一、 設備概述
機械零件設計示教陳列柜是一套根據高等院校《機械設計》及《機械設計基礎》課程核心教學大綱精心研發的實驗展示設備。本套設備旨在通過系統化的實物、剖視模型與動態演示，將教材中抽象的通用機械零件工作原理、結構類型、設計要點與應用場景轉化為直觀、立體的認知體驗。它專為深化學生對機械零件設計知識的感性理解、建立系統性知識框架而打造，是連接理論教學與課程設計、畢業設計等實踐環節的重要橋梁，為培養卓越工程技術人才奠定堅實的認知基礎。
二、 技術規格與配置
系統規模：全套設備由18個獨立的單體陳列柜模塊化組成，可靈活布局。每個陳列柜外形尺寸為：1200mm（長）× 530mm（寬）× 1900mm（高），符合人機工程學，觀看舒適。
柜體工藝：柜體采用優質1.0mm冷軋鋼板精密焊接成型，結構穩固。表面經磷化處理后進行環保噴塑，防銹耐磨，外觀整潔大方。柜內承載面板采用超豪華鋁塑復合板，堅固平整。
智能控制系統：核心模型配備單片機驅動控制系統，支持液晶屏觸摸控制與遙控控制兩種模式?？蓪?shí)現對電動模型運轉的順序循環、單步、重復播放等靈活操作，解說詞語音宏亮清晰，覆蓋面積達100平方米。
人性化設計：
照明：柜頂內置高亮度日光燈，為每個機械零件模型提供均勻無影的觀察光線。
標識：柜體上部配有中英文對照的陳列柜名稱標牌，一目了然。
儲物：柜體下部設有帶鎖儲物柜，方便存放實驗報告、拆裝工具及相關文檔。
維護：柜背設計對開門，便于設備檢修與模型維護。
移動：柜底安裝高性能萬向腳輪（帶剎車），方便實驗室內的布局調整與移動。
模型工藝：所有演示模型均采用鋁合金、工程塑料及透明有機玻璃等材料精密制作。金屬零件質感真實，透明部件可清晰展示內部結構，實現了耐用性與展示效果的完美結合。
三、 核心教學特點
設計理念先進：本套機械零件設計示教陳列柜秉持“實物塑形、環境育人、自主認知”的現代化教學理念。它將分散的知識點整合為可視化的模塊，創設沉浸式學習環境，促進學生實現從“知識記憶”到“理解思考”的升華，有力支持機械設計課程的認知實驗教學與精品課程建設。
展示內容系統全面：內容編排緊密圍繞國家級規劃教材，系統覆蓋了機械零件設計的全部核心領域：從機械聯接（螺紋、鍵、銷、鉚焊）、機械傳動（帶、鏈、齒輪、蝸桿），到軸系零部件（軸、軸承、聯軸器、離合器），乃至潤滑密封與減速器整體結構。內容權威、全面，對多種版本教材均有良好兼容性。
制作工藝與質量標桿：嚴格遵循國家機械標準與教學設備企業標準進行設計與制造。工藝精湛，模型傳動運行平穩、噪音低，設備性能可靠，使用壽命長，滿足高強度教學演示需求。
綠色安全與宜人化：全線采用環保材料制造，電動運行安靜，用電設計符合國家安全規范。整體設計充分考慮使用者（師生）的體驗，營造安全、舒適、現代化的綠色實驗室環境。
四、 全套陳列柜內容詳述（共18柜）
本套機械零件設計示教陳列柜共計十八柜，內容層層遞進，構成一個完整的機械零件知識體系：
第一柜：螺紋聯接的類型與應用
展示各種螺紋牙型、螺紋聯接基本類型（螺栓、雙頭螺柱、螺釘?shù)龋?、?biāo)準聯接件實物，以及防松、預緊、提高強度等設計措施。
第二柜：螺紋聯接的應用與設計
深入展示螺紋防松的十種方法、預緊工具，以及在虎鉗、螺旋起重器等實際機構中的應用，體現設計思維。

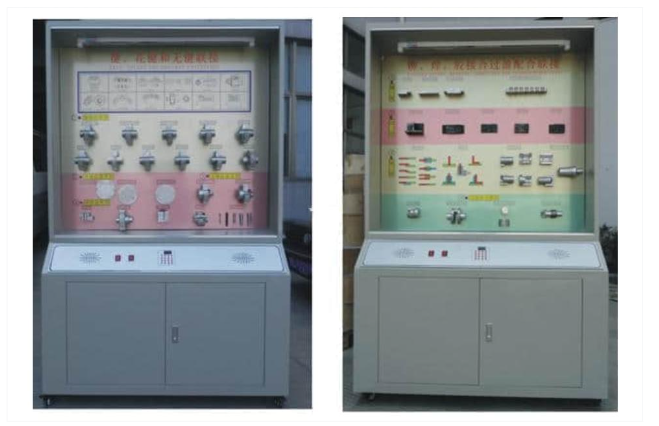

第三柜：鍵、花鍵及無鍵聯接
全面展示平鍵、楔鍵、切向鍵等鍵聯接，矩形、漸開線花鍵聯接，以及型面無鍵聯接和各類銷聯接。
第四柜：鉚接、焊接、膠接與過盈配合
系統展示不可拆聯接的主要形式，包括鉚縫、焊縫型式、膠接接頭及過盈配合的典型結構。
第五柜：帶傳動
展示平帶、V帶、同步帶等傳動類型，各類帶輪結構（實心、腹板、輪輻式），以及張緊裝置。
第六柜：鏈傳動
包含鏈條與鏈輪結構、鏈傳動運動特性（多邊形效應）模型，以及多種張緊方式。
第七柜：齒輪傳動
涵蓋直齒、斜齒、人字齒、錐齒等所有齒輪傳動類型，輪齒失效形式（點蝕、斷齒等）模型及受力分析。
第八柜：蝸桿傳動
展示各類蝸桿傳動（普通圓柱、圓弧面）、蝸輪蝸桿結構形式及其受力分析模型。
第九柜：滾動軸承類型
陳列十大類常用滾動軸承實物，展示軸承代號含義、直徑/寬度系列對比及軸承內部結構。
第十柜：滑動軸承
包含對開式、整體式、多油楔、可傾瓦等向心與推力滑動軸承，以及軸瓦結構、動壓原理演示。
第十一柜：滾動軸承裝置設計
重點展示軸承在齒輪、蝸桿等部件中的典型配置方式（固定、游動、正反裝）及預緊、密封等裝置設計。
第十二柜：聯軸器
囊括剛性、無彈性元件撓性（萬向、齒輪等）、非金屬?gòu)椥栽闲裕ㄝ喬?、梅花等）各類?lián)軸器。
第十三柜：離合器
展示牙嵌、摩擦、超越、安全離合器等機械操縱與自動離合器的結構原理。
第十四柜：軸的分析與設計
展示光軸、階梯軸、曲軸等軸的類型，以及軸上零件的軸向、周向定位方法與軸結構設計步驟。
第十五柜：彈簧
系統陳列圓柱螺旋、圓錐、碟形、渦卷等各類彈簧及其在減震、儲能、測力等機構中的應用實例。
第十六柜：減速器
配備單級圓柱齒輪、圓錐齒輪、蝸桿及雙級圓柱齒輪四臺透明殼體減速器，并展示全部附件。
第十七柜：潤滑與密封
展示各類油杯、標準密封件（O形、Y形圈等）及接觸式、非接觸式密封裝置的實際應用。
第十八柜：小型機械結構設計實例
集合電動剪刀、電刨、榨汁機、臺扇等九種常見小型機械實物，將理論知識與日常生活和產品設計相結合。
