大功率電機控制實訓考核裝置

大功率電機控制實訓考核裝置

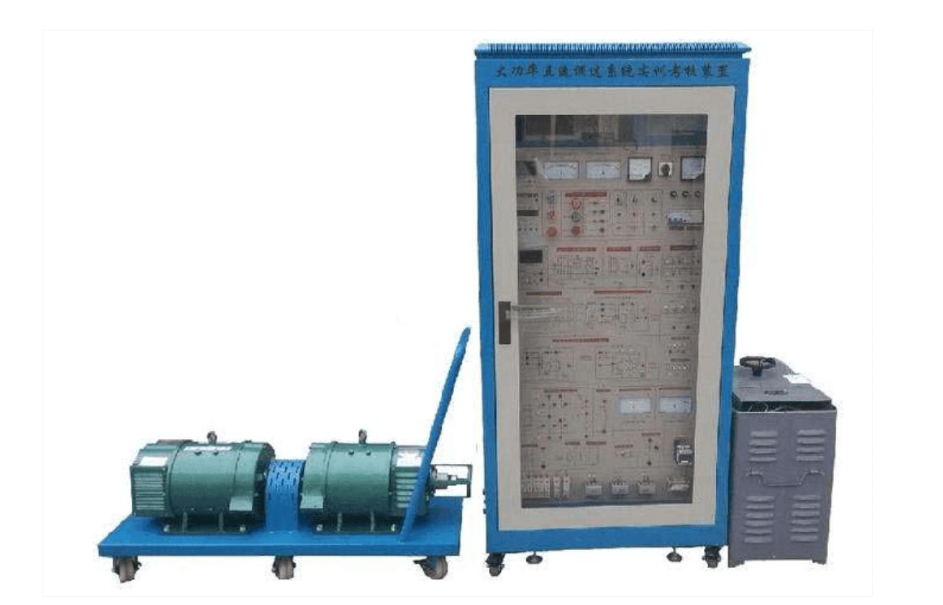

一、大功率電機控制實訓考核裝置概述

大功率電機控制實訓考核裝置是一款專為電機啟動控制設計的綜合教學平臺，覆蓋“電工技術”、“電機拖動及控制”等多門課程。裝置資源開放，以工業級控制器和7.5kW大功率電機為對象，融入軟啟動器、邏輯控制器等新技術，強化學生的動手能力和故障排查技能。大功率電機控制實訓考核裝置采用標準配電柜結構，占地面積小，外形美觀，適用于職業院校的實訓教學和考核鑒定。其設計貼近工業現場，可完成多種電機控制電路的安裝與維修，體現了大功率電機控制實訓考核裝置在教學創新中的核心作用。

通過本裝置，學員能深入理解大功率電機的啟動、調速和控制原理，為就業奠定堅實基礎。大功率電機控制實訓考核裝置的開放性設計支持?jǐn)U展實訓內容，滿足不斷變化的教學需求。

二、大功率電機控制實訓考核裝置特點

大功率電機控制實訓考核裝置具有多項突出特點，確保實訓的高效性和安全性：

• 工業標準設計：裝置以標準配電柜為主體，柜門配備控制按鈕、指示燈和儀表，另一側為空門便于觀察電氣動作，真實再現工業環境，凸顯大功率電機控制實訓考核裝置的實用性。

• 資源豐富：集成軟啟動器、自耦變壓器、凸輪控制器等低壓電器，所有元器件通過布線槽和端子排連接，學員可自行接線布線，培養大功率電機控制的實際技能。

• 靈活操作：柜門組件由學員布局安裝，控制柜內側設有接線端子，簡化實訓流程，使大功率電機控制實訓考核裝置易于使用和維護。

• 真實模擬：配套7.5kW三相異步電動機，支持多種控制系統，可用于電氣故障分析與檢修，強化大功率電機控制實訓考核裝置的教學效果。

• 安全可靠：內置漏電保護等功能，符合國家標準，確保操作者人身安全，體現了大功率電機控制實訓考核裝置的高可靠性。

這些特點使本裝置成為電機控制教育的理想選擇，助力學員快速掌握工業應用技能。

三、大功率電機控制實訓考核裝置技術性能

大功率電機控制實訓考核裝置的技術性能經過優化，確保穩定運行：

• 輸入電壓：三相四線380V±10%，50Hz，適應工業電網標準，保證大功率電機控制實訓考核裝置的供電穩定性。

• 工作環境：溫度范圍-5℃～+40℃，相對濕度＜85%（25℃時），海拔＜4000m，適用于多種氣候條件，凸顯裝置的耐用性。

• 裝置容量：＜3kVA，支持大功率電機運行，滿足高強度實訓需求。

• 安全保護：漏電電流<30mA，符合國家安全標準，確保大功率電機控制實訓考核裝置在操作中的零風險。

這些參數為實訓提供了堅實基礎，使大功率電機控制實訓考核裝置在教學考核中表現卓越。

四、大功率電機控制實訓考核裝置控制柜配備

控制柜是大功率電機控制實訓考核裝置的核心組件，其配置如下：

• 柜體結構：左、右柜壁采用雙層亞光密紋噴塑冷軋鋼板，結實牢固。柜體后下側設有電源及電機接入端子，底部配備四個萬向輪，便于移動和固定，優化了大功率電機控制實訓考核裝置的便攜性。

• 內部模塊：內部空間通過走線槽分隔，布局合理。斷路器、熔斷器、啟動器、接觸器等電氣元件按工業標準分布，所有接線端子引至專用端子排，學員可從端子排接線布線，貼近實際現場，增強了大功率電機控制實訓考核裝置的實訓真實性。

這種設計不僅提升了安全性，還使裝置易于擴展，支持更多實訓項目。

五、大功率電機控制實訓考核裝置實訓項目

大功率電機控制實訓考核裝置支持豐富的實訓項目，涵蓋基礎到高級控制：

1. 三相鼠籠異步電動機啟動電路：包括點動控制、自鎖控制、星-三角啟動等安裝與維修，通過大功率電機控制實訓考核裝置，學員可掌握大功率電機的啟動技術。

2. 三相鼠籠異步電動機可逆控制電路：如按鈕互鎖正反轉、接觸器互鎖正反轉及自動往返控制，培養大功率電機控制的可逆操作技能。

3. 三相線繞式異步電動機啟動控制電路：涉及轉子串電阻啟動、頻敏變阻啟動及凸輪控制器控制，提升學員對復雜電機的調試能力。

4. 新技術電機控制電路：基于軟啟動器、變頻器和邏輯控制器的啟動調速電路，體現了大功率電機控制實訓考核裝置在現代自動化中的創新應用。

這些項目通過實操?gòu)?qiáng)化理論，使學員在考核中熟練掌握安裝、維修與優化技能。
