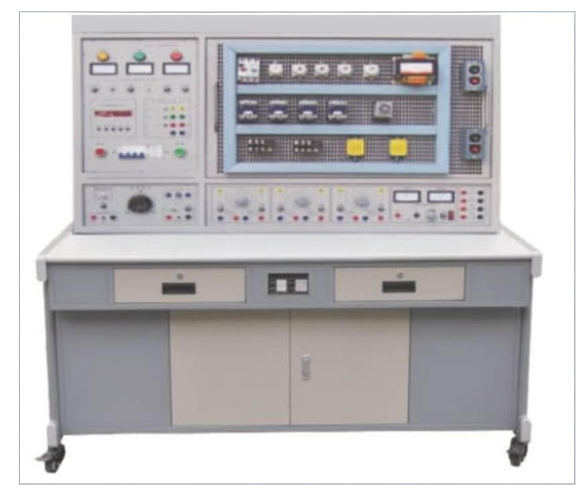

電機電控配線安裝實訓裝置

電機電控配線安裝實訓裝置

一、電機電控配線安裝實訓裝置的產品特點

電機電控配線安裝實訓裝置專為電氣控制教學而設計，具有以下突出特點：

• 綜合性強：裝置覆蓋多門課程大綱，如“繼電接觸控制”，支持從基礎配線到高級安裝的實訓內容，體現了電機電控配線安裝實訓裝置的全面性。

• 靈活擴展：采用網孔板結構，實訓方法靈活，增加元器件即可擴展項目，使電機電控配線安裝實訓裝置具有高度的可定制性。

• 安全可靠：設置多重安全保護措施，包括漏電和過載保護，確保電機電控配線安裝實訓裝置在操作中的安全性，符合職業教育改革需求。

• 貼近工業現場：實訓內容接近實際工業應用，幫助學員通過電機電控安裝實訓快速掌握技能，提升就業競爭力。

這些特點使電機電控配線安裝實訓裝置成為院校實訓設備更新的理想選擇，強化了其在教學中的實用性。

二、電機電控配線安裝實訓裝置的技術性能

電機電控配線安裝實訓裝置的技術性能經過優化，確保穩定運行：

• 工作電源：三相四線（或五線）380V±5%，50Hz，適應工業標準，保證電機電控配線安裝實訓裝置的供電可靠性。

• 環境適應性：溫度范圍-10℃～40℃，相對濕度＜85%，確保裝置在多種環境下穩定工作，凸顯電機電控配線安裝實訓裝置的耐用性。

• 裝置容量：＜1.0kVA，重量200kg，結構緊湊，便于實驗室布局，體現了電機電控安裝實訓的高效性。

這些參數為電機電控配線安裝實訓裝置提供了扎實的基礎，支持長時間的實訓操作。

三、電機電控配線安裝實訓裝置的實訓屏構成與性能

實訓屏是電機電控配線安裝實訓裝置的核心組件，其構成包括：

• 外殼設計：鐵質雙層亞光噴塑結構，鋁質面板，美觀且堅固，適用于頻繁的電機電控配線操作。

• 電源輸入與控制：三相四線電源配備指示燈和總開關，通過接觸器控制，確保電機電控安裝實訓裝置的啟動安全。

• 測量與保護：內置450V交流電壓表，實時監測電壓；設有電壓型和電流型漏電保護器，結合單片機監控，實現過載或短路自動斷電，突出了電機電控配線安裝實訓裝置的智能安全體系。

• 電源輸出：提供多種電源，如直流勵磁電源（220V/0.5A）、可調電樞電源（0-220V/2A）及可調交流電源（0-240V），滿足多樣化的電機電控實訓需求。

• 附加組件：包括磁盤電阻、整流二極管等，增強電機電控配線安裝實訓裝置的功能性。

實訓屏還集成實驗管理器，具有定時、報警功能，為考核提供統一標準，提升了電機電控安裝實訓的標準化水平。

四、電機電控配線安裝實訓裝置的操作桌設計

實訓操作桌采用鐵質雙層噴塑結構，桌面為防火、防水高密度板，配備抽屜和元件儲存柜。這種設計不僅堅固美觀，還便于工具存放，支持電機電控配線安裝實訓裝置的長期使用，體現了人性化設計理念。

五、電機電控配線安裝實訓裝置的參考實訓考核項目

電機電控配線安裝實訓裝置支持豐富的實訓項目，涵蓋基礎到高級控制：

1. 三相異步電動機閘刀開關正轉控制線路

2. 接觸器點動正轉控制線路

3. 具有自鎖的正轉控制線路

4. 過載保護正轉控制線路

5. 倒順開關正反轉控制線路

6. 接觸器聯鎖正反轉控制線路

7. 按鈕聯鎖正反轉控制線路

8. 按鈕接觸器復合聯鎖控制線路

9. 工作臺自動往返行程控制線路

10. 串聯電阻降壓起動線路

11. 時間繼電器控制降壓線路

12. 手動Y/△降壓起動

13. 接觸器控制Y/△降壓起動

14. 時間繼電器控制Y/△降壓起動

15. 自動起動控制線路

16. 多地控制線路

17. 半波整流能耗制動線路

18. 全波整流能耗制動線路

19. C620車床電氣控制線路

20. 手動降壓起動

21. 單相運行反接制動線路

22. 電動葫蘆控制線路

23. 車床控制線路

24. 控制電路聯鎖線路

25. 主電路聯鎖線路

26. 雙速電機手動變速控制

27. 雙速電機時間繼電器控制

28. 同步電動機能耗制動線路

29. 直流電機啟動訓練

30. 直流電機調速訓練

31. 直流電機反轉訓練

32. 直流電機制動實驗

33. 直流電機拆裝訓練

34. 直流電機檢修訓練

這些項目通過電機電控配線安裝實訓裝置實現理論與實踐結合，培養學員的動手能力和故障排查技能。

六、電機電控配線安裝實訓裝置的元器件配備

每臺電機電控配線安裝實訓裝置配備標準元器件，包括：

• 三相斷路器、交流接觸器、熱繼電器等控制元件

• 時間繼電器、閘刀開關、變壓器等電源組件

• 行程開關、保險座、按鈕等輔助器件

• 雙速異步電動機、同步電動機、直流電動機等多種電機

• 工具如尖嘴鉗、螺絲刀，確保電機電控安裝實訓的完整性

元器件清單優化了電機電控配線安裝實訓裝置的實用性，支持擴展實訓內容。
