自控/計控原理實驗箱

自控/計控原理實驗箱

產品概述

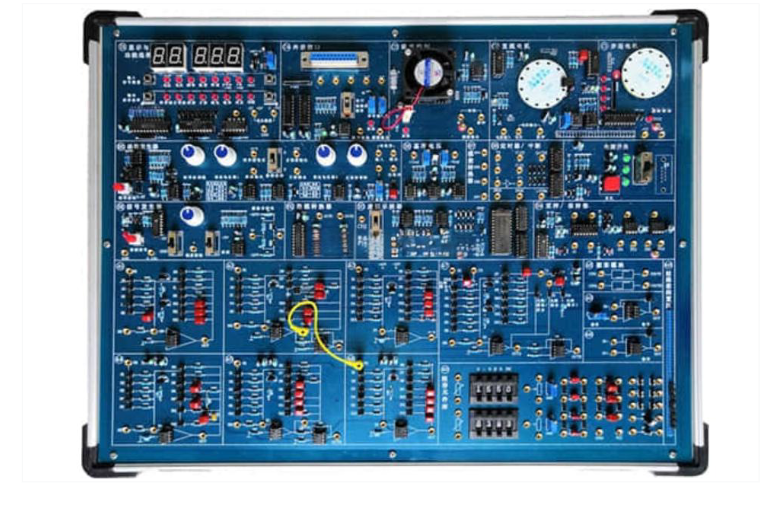

自控/計控原理實驗箱是一款專為自動控制與計算機控制原理課程設計的綜合實訓平臺，集硬件模擬與軟件編程于一體，支持高校相關專業的實驗教學。該系統以8088微處理器為核心，結合RS232/USB通信接口，提供豐富的模擬單元和外圍對象，適用于線性系統分析、非線性控制、采樣系統研究等多樣化實驗。自控/計控原理實驗箱通過模塊化設計，實現從基礎理論到高級應用的全面覆蓋，幫助學生深化對自控和計控原理的理解，提升實踐能力。以下詳細介紹自控/計控原理實驗箱的系統組成和實驗項目。

一、系統組成

自控/計控原理實驗箱的系統組成全面，涵蓋核心處理、信號生成、數據轉換及外圍控制等模塊。核心系統采用8088微處理器，支持計算機控制技術編程，配備RS232總線接口（可切換USB通信），集成上位機復位和人工復位電路，以及自動/手動鎖零功能，確保自控/計控原理實驗箱的穩定性和易用性。

函數發生器模塊可測量電壓（-5V～+5V）、頻率、溫度和轉速，提供實時信號顯示。階躍信號發生器支持手控階躍輸出（0/+5v、-5v/+5v），帶幅度調節和非線性功能。運算模擬單元包括8個OP07基本運放單元，每單元配備高精度電阻電容網絡，支持比例、慣性、積分、微分和PID環節模擬，另有擴展單元用于調零實驗。阻容元件庫提供多組電位器和可變電阻，便于電路搭建。

數據轉換部分包括1路D/A輸出（0～5V或–5V～+5V）和4路A/D輸入（覆蓋0～+5v和-5v～+5v），配合采樣保持器及單穩電路，增強自控/計控原理實驗箱的信號處理能力。系統自帶電源（5V、+12V、–12V）和基準電壓，保障供電安全。虛擬示波器功能支持雙通道模擬輸入，可顯示相平面、伯德圖、奈奎斯特圖等，并通過計算機控制。

外圍控制對象包括步進電機（35BY48）和直流電機（BY25），用于轉速、轉角控制及測速；溫度模塊支持脈沖寬度和電壓控制加熱，測溫范圍0℃～76.5℃。外設接口提供6路開關量輸入、8路開關量輸出、溫控接口及預留測孔。自控/計控原理實驗箱還支持二次開發，開放8253定時器、8259中斷控制器等地址。機箱采用鋁木合金，尺寸480×360×100mm，耐用便攜。

二、實驗項目

自控/計控原理實驗箱的實驗項目豐富，分為自動控制實驗和計算機控制技術實驗兩大類，全面覆蓋核心知識點。在自動控制實驗中，線性系統時域分析包括典型環節模擬、二階/三階系統瞬態響應和穩定性研究；頻域分析通過伯德圖和奈氏圖，探究慣性環節、閉環/開環系統頻率特性；非線性系統部分涉及相平面分析，如典型非線性環節和二階/三階控制系統。此外，線性系統校正與狀態反饋實驗包括頻域串聯校正、時域反饋校正及極點配置；采樣控制系統分析和模擬直流電機/溫度閉環控制實驗，強化自控/計控原理實驗箱的應用性。

計算機控制技術實驗部分，數/模和模/數轉換實驗為基礎，采樣與保持模塊涵蓋采樣實驗、保持器應用及控制系統分析；平滑與數字濾波實驗包括微分平滑和濾波算法；數字PID控制實驗探索標準PID、積分分離PID及非線性PID算法；最少拍控制系統設計涉及有紋波/無紋波系統；大林算法實驗分析振鈴現象及消除；多變量解耦控制和解耦設計提升高級技能；微機二次開發支持創新擴展?？刂葡到y(tǒng)實驗還包含直流電機調速、溫度閉環控制、步進電機調速及混合溫度控制，體現自控/計控原理實驗箱的綜合性。
