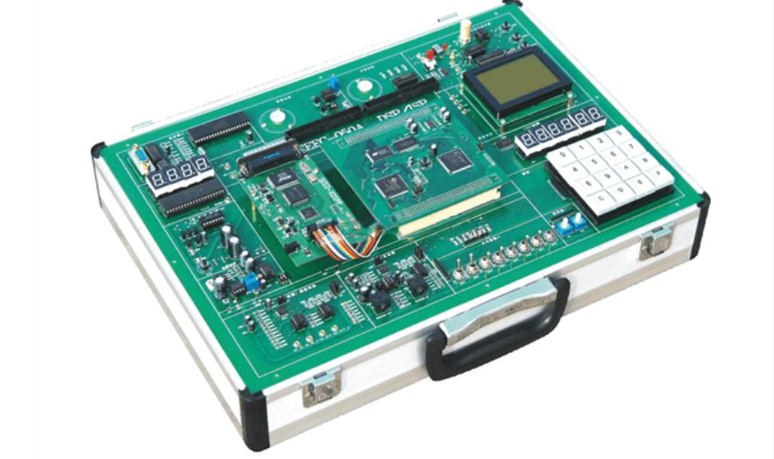

DSP實驗系統

DSP實驗系統

一、系統概述

DSP實驗系統是大學本科計算機及電子信息類專業中數字信號處理課程的核心教學工具，該課程作為一門重要的技術基礎課，具有強烈的工程性、技術性和實踐性。通過DSP實驗系統，學生可以應用在系統編程技術開展實踐操作，高效完成“數字信號處理”、“數字信號處理器原理與應用”、“電子系統綜合設計”等課程的實驗內容。DSP實驗系統在教學中不僅能提升學生的動手能力，還能深化對數字信號處理原理的理解，增強DSP系統綜合設計技能。系統集成了豐富的功能單元電路和高靈活性搭接設計，支持復雜創新性實驗，使DSP實驗系統成為高校實踐教育的理想平臺。

二、系統特點

DSP實驗系統具備多項突出特點，確保安全性和穩定性。在安全性方面，DSP實驗系統提供全面保護：人員安全方面，無論在正?；蚬收蠣顟B(tài)，都不會危及操作者；誤操作保護機制防止系統損壞；電源配備過流和過欠壓保護，自動切斷電源以避免風險。穩定性上，DSP實驗系統支持自診斷模塊，可檢測硬件故障并顯示診斷結果，便于維護?？勺x性方面，系統集成信息采集模塊，可將實驗數據傳送至計算機進行輔助分析。可調整性體現在電氣邏輯可重組，通過可編程器件實現功能定制。直觀性上，DSP實驗系統面板清晰標注電氣原理和引腳符號。靈活性方面，采用可編程器件分離設計，支持多種型號下載板，適應不同教學需求。實用方便性，DSP實驗系統配備基本功能模塊和工具，減少對外部?jī)x表的依賴。

三、實驗系統組成

DSP實驗系統由多個核心模塊構成。中心處理模塊基于DSP微處理器TMS320VC5402，搭配RAM和FLASH存儲器，負責整體控制。邏輯控制模塊以CPLD（XC95144XL）為核心，擴展鍵盤、撥碼開關、LED顯示等接口，支持基礎實驗。串行通信模塊集成TLC16C550芯片，提供RS-232和RS-485接口，深化通信實驗。語音處理模塊包含兩個音頻單元，采用TLV320AIC10芯片，實現數模轉換和語音處理。輔助模塊是DSP實驗系統的特色，提供邏輯測試、電壓表頭和脈沖發生器等工具，確保系統人性化和安全性。這些組件共同使DSP實驗系統功能全面，易于操作。

四、系統詳細功能

DSP實驗系統的詳細功能涵蓋電源、微處理器、存儲器、CPLD、輸入輸出設備等。電源輸入為220V（±15%）50Hz，輸出5V，帶過壓、欠壓和過流保護；DSP電源提供1.8V和3.3V輸出。微處理器采用TMS320VC5402 DSP芯片，存儲器包括靜態RAM和FLASH。CPLD模塊使用XC95288XL，支持邏輯控制。輸入部分有4×4矩陣鍵盤、8只撥動開關和2只十六進制撥碼盤；顯示部分包括8只發光二極管、6只7段數碼管和128X64 LCD液晶。通信口提供RS-232和RS-485接口；數模/模數模塊基于AIC10芯片?？刂茖?duì)象包括四相步進電機和5V直流電機。系統時鐘有脈沖序列發生器和單脈沖發生器。其他功能包括邏輯狀態測試筆、電壓表頭，外形尺寸380×220×100mm，鋁木合金材質。DSP實驗系統通過這些功能實現高效實驗支持。

五、實驗項目

DSP實驗系統支持豐富的實驗項目，分為CCS軟件實驗和硬件實驗。CCS軟件實驗包括：DSP開發環境CCS使用、數據存儲器和程序存儲器實驗、快速傅立葉變換（FFT）算法實驗、余弦波發生器實驗。硬件實驗涵蓋：外部IO讀寫指令實驗、DSP中斷實驗、定時器實驗、BCD撥碼盤輸入實驗、鍵盤與數碼管顯示實驗、LCD液晶顯示控制實驗、步進電機控制實驗、直流電機控制實驗、語音錄放實驗、TL16C550串行通信實驗、A/D和D/A轉換實驗。這些項目充分利用DSP實驗系統的軟硬件資源，提升學生實踐能力。

六、實驗系統出廠配置

DSP實驗系統的標準出廠配置包括：一臺DSP實驗箱（含電源）、一套內置DSP仿真器、一包實驗線材、一張CCS調試軟件光盤、一份實驗指導書，以及可選配的耳機和麥克風。這套配置確保用戶開箱即用，支持高校教學和競賽需求，體現了DSP實驗系統的完整性和實用性。
