開放型EDA技術基礎實驗開發系統

開放型EDA技術基礎實驗開發系統

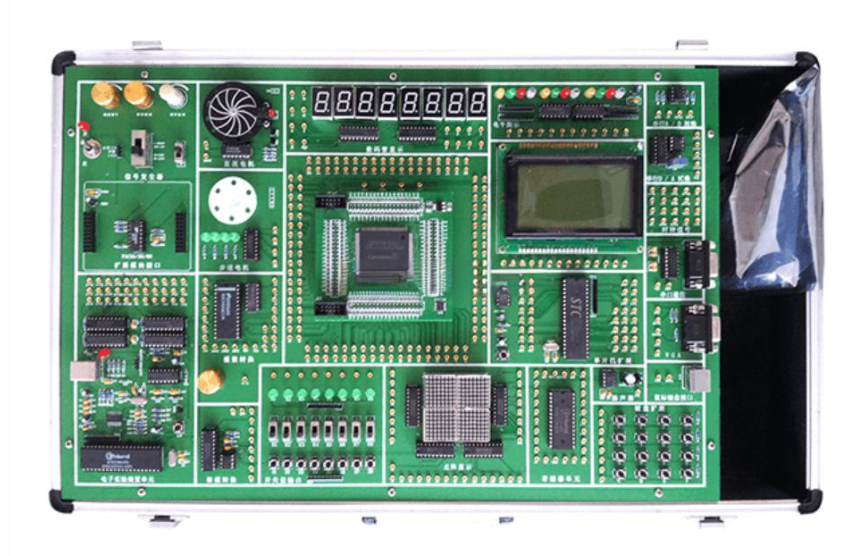

開放型EDA技術基礎實驗開發系統是一款高度集成的教學平臺，融合了多種數據處理功能、信號轉換模塊、I/O接口、信號源以及經典的MCS51單片機系統。該系統專為各層次高等院校的EDA技術實驗教學、大學生電子設計競賽、課程設計和畢業設計等場景設計，提供了完善的軟硬件環境，有助于激發學生的創新潛能。通過開放型EDA技術基礎實驗開發系統，用戶可以進行從基礎到高級的數字電路實驗，提升實踐能力。

二、性能特點

開放型EDA技術基礎實驗開發系統的性能特點突出，首先采用核心板可替換設計，用戶可根據需求靈活配置。核心板支持選配Altera、Lattice、Xilinx等國際知名廠商的CPLD/FPGA器件，并能自動識別不同工作電壓的芯片，無需跳線切換，確保編程安全可靠，非常適合學生高頻率的實驗操作。該系統提供多種工作電壓選項，包括5V、3.3V、2.5V和1.8V，滿足多樣化需求。此外，核心板上的CPLD/FPGA資源完全開放，結合外圍模塊，可實現從簡單數字電路到復雜數字系統的全面設計。在組態軟件支持下，開放型EDA技術基礎實驗開發系統還能模擬工業控制過程，增強學生的感性認識和學習興趣。

三、技術指標

開放型EDA技術基礎實驗開發系統的技術指標全面，實訓箱采用全鋁合金箱體，配備開關電源和集成一體化主板，確保耐用性和穩定性。工作電源輸入為AC220V±10%，輸出包括DC 5V/2.0A和±12V/0.5A直流穩壓電源。時鐘信號源提供從24MHZ到1/2HZ的多檔頻率，支持精確時序?qū)嶒?yàn)。顯示部分包括12位發光二極管、8位二檔開關及電平指示、8位按鍵開關、8位動態掃描顯示、4 * 4小鍵盤、16 * 16 LED點陣和128 * 64 LCD液晶模塊。轉換模塊涵蓋并行A/D 0809、串行A/D TLC549、并行D/A 0832和串行D/A TLC5620。其他功能包括電子音響、四相步進電機和直流電機控制、Keil單片機擴展電路、存貯器EPROM27256、RS232接口、PS/2接口、VGA接口、波形發生器、USB接口和模擬電平調節模塊。核心板標配Altera EP1C12器件，可根據用戶需求定制，配套USB下載電纜。

四、實驗項目

開放型EDA技術基礎實驗開發系統支持豐富的實驗項目，涵蓋基本數字系統設計和接口實驗。在基本數字系統設計中，包括四位全加器、四位并行乘法器、BCD碼加法器、基本觸發器設計、74LS160計數器功能模塊、四位移位乘法器、英語字母顯示電路、七人表決器、格雷碼變換電路、正負脈寬數控調制信號發生器和序列檢測器等。接口實驗部分提供ADC0809模數轉換、DAC0832 D/A轉換、步進電機控制、LED點陣顯示、鍵盤擴展、時鐘顯示、LCD液晶顯示、VGA彩條信號發生器、RS232串口、PS/2鍵盤接口、串行D/A TLC5620和串行A/D TLC549等。組態軟件控制實驗（選配）則包括交通信號燈控制、步進電機驅動、LED數碼管顯示、四層電梯控制、水塔水位控制、液體混合裝置控制、四級傳送帶模擬、舞臺燈控制、郵件分揀、交流電機啟動、機器人掃雷、加工中心刀庫控制和簡易數字邏輯分析儀等，全面覆蓋EDA技術應用場景。

五、系統配置

開放型EDA技術基礎實驗開發系統的標準配置包括一臺實驗系統、一塊Altera EP1C12核心板、一根專用下載線、系統軟件和實驗指導書、30根實驗導線以及一根RS232串行通信線。這套配置確保了用戶能立即投入實驗，支持高校教學和競賽需求。
