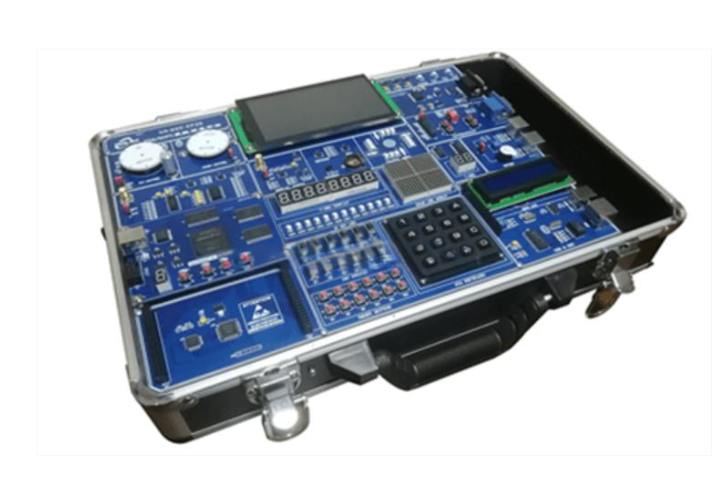

EDA/SOPC系統綜合開發平臺是一款基于Altera公司（現為Intel）最新的CycloneIII/IV/V系列FPGA的高端實驗開發平臺。該平臺集成了獨特的GUI人機操作界面，采用系統底板+核心板+擴展板的靈活架構，并配備多種擴展模塊供用戶自行選擇配置，能夠滿足從基礎教學到高級科研的不同層次需求。

平臺核心特點與設計理念

創新性GUI人機操作界面

該EDA/SOPC系統開發平臺獨家采用GUI人機操作界面，整合了平臺上所有硬件資源，可實時顯示設備信息并檢測各模塊運行狀態。這種設計顯著提高了學生的動手興趣和積極性，同時也方便教師進行設備培訓和檢修工作。

模塊化靈活設計架構

平臺采用系統底板+核心板+擴展板的設計方法，通過選擇不同的核心板和擴展板，可以構建出不同功能的開發平臺。這種模塊化設計能最大限度地滿足用戶的性能需求，同時使學生對系統設計有更清晰的認識。

硬件資源詳細解析

FPGA核心板配置

該EDA/SOPC系統開發平臺的核心板采用6層高精度PCB設計，確保系統運行穩定可靠。主芯片采用Altera公司的CycloneIV系列FPGA EP4CE10F17C8N，門電路高達100萬門，配備容量高達16M BIT的EPCS16配置芯片。

核心板提供JTAG編程模式，通過板載USB-Blaster電纜，僅需一根USB線即可完成程序下載。此外，核心板還提供一路50M高速時鐘源、系統復位電路，以及+5V、+3.3V、+2.5V、1.2V等多種電壓的電源輸出，為二次開發提供130個以上獨立的IO接口。

系統板資源豐富全面

EDA/SOPC系統板標配854 * 480 24位TFT彩色串行LCD顯示，并配套電容觸摸屏，用戶可根據需要更換不同規格的顯示屏。

該平臺集成了一系列高級接口模塊，包括：

• 模擬信號發生器模塊：可產生頻率、幅度均可調的正弦波、三角波、鋸齒波、方波等信號

• 8位高速并行ADC接口模塊：速度高達40Msps

• 8位高速并行DAC接口模塊：速度高達33Msps

• 多種通信接口：VGA、UART、USB轉串口、Ethernet10M/100M等高速接口模塊

實驗內容與教學應用

EDA實驗與電子設計競賽內容

該EDA/SOPC系統開發平臺提供豐富的示例實驗，從簡單的QUARTUSII實例設計到復雜的系統設計，涵蓋格雷碼編碼器設計、加法計數器設計、數碼管顯示電路設計等基礎實驗，以及交通燈控制、DDS信號發生器、直流電機測速等高級應用實驗。

NIOSII 32位處理器示例實驗

在嵌入式系統方面，平臺支持NIOSII 32位處理器示例實驗，包括最簡單NIOSII系統設計、外部SRAM的NIOSII系統設計、Flash編程實驗、串口通信實驗等，全面覆蓋嵌入式系統開發各個環節。

技術優勢與應用價值

這款EDA/SOPC系統綜合開發平臺代表了當今電子設計自動化技術的最高水平。EDA技術是指利用計算機輔助設計軟件完成超大規模集成電路芯片功能設計、綜合、驗證、物理設計等流程的設計方式，被譽為"芯片之母"。

同時，該平臺充分體現了SOPC技術的優勢：SOPC即可編程片上系統，它將處理器、I/O接口、存儲器及所需功能模塊集成到一個FPGA內，構成可編程的片上系統，具有靈活的設計方式、可擴展可升級、軟硬件可編程等特點。

產品規格與配置信息

該EDA/SOPC系統開發平臺核心芯片為EP4CE10F17C8N，工作電壓220V±10%，50Hz±1Hz，平臺尺寸為410×280×80mm，重量小于4kg。軟件配置包括QuartusII 13.0、NiosII SBT for Eclipse 13.0和ModelSim 13.0，提供Verilog和VHDL兩種版本例程。
