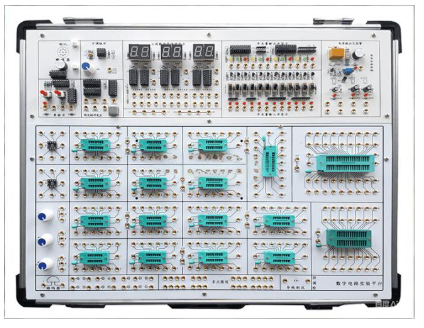

數字電路實驗箱
一、數字電路實驗箱的核心技術指標詳解
1. 電源系統
多路輸出直流穩壓電源：通常提供 +5V/2A（為T(mén)TL/CMOS集成電路供電）、±12V/0.7A（為運放等模擬器件供電）以及一路1.5V–9V（或連續可調） 電源。每路電源均設有保險絲，并具備短路保護、過壓保護、欠壓保護及自動關斷功能，確保實驗板和元器件的安全。 高可靠性：+5V主電源通常還配備有聲光報警功能，能在故障發生時及時提醒使用者，充分體現了數字電路實驗箱對安全性的高度重視。
2. 信號源系統
單脈沖發生器：提供2組可同時輸出正、負脈沖的電路，帶電平指示，用于測試觸發器、計數器等時序邏輯電路。 連續脈沖源：提供從1Hz到1MHz多個固定頻率點的方波信號（如1Hz, 10Hz, 100Hz, 1kHz, 10kHz, 100kHz, 1MHz），以及一個1Hz–1kHz連續可調的時鐘電路，滿足不同速度電路的測試需求。 其它信號源：部分高端型號還集成由555時基電路構成的音頻輸出（驅動蜂鳴器或喇叭），用于聲學實驗。
3. 輸入/輸出與顯示模塊
邏輯開關與電平顯示：提供12位或16位邏輯電平開關，用于輸入“0”和“1”；同時配備12位LED發光二極管，用于直觀顯示輸出點的邏輯狀態。 數碼管顯示：配備6位帶BCD碼譯碼驅動的七段LED數碼管，用于直接顯示數字；另提供2位獨立數碼管，用于學習譯碼驅動器的工作原理。 BCD碼撥盤開關：提供2組BCD碼輸入，方便快速設置十進制數。
4. 實驗電路區核心配置
IC插座群：提供豐富的集成電路插座，通常包括多種規格的鎖緊式或圓孔插座，例如支持8芯(IC8)、14芯(IC14)、16芯(IC16)、20芯(IC20)、28芯(IC28)乃至40芯(IC40)的芯片，兼容性強。 開放式結構：采用獨立電路板設計，與核心信號源隔離，防止接線誤操作損壞主機。設有多個高可靠鎖緊式插座作為測試點。 擴展能力：預留2個尺寸為155mm×100mm的擴展模塊接入?yún)^(qū)，可選配面包板、分立元件模塊或特定的功能模塊（如FPGA/CPLD板），支持學生進行創新設計。
二、數字電路實驗箱支持的實驗項目體系
1. 基礎驗證性實驗
門電路特性測試：晶體管開關特性；TTL與CMOS集成邏輯門的邏輯功能與參數測試。 組合邏輯電路：組合邏輯電路設計與測試（如半加器、全加器）；編碼器、譯碼器、數據選擇器的應用。 時序邏輯電路：RS、JK、D觸發器的功能測試；計數器、移位寄存器的應用。
2. 綜合性與設計性實驗
脈沖產生與整形：用門電路構成多諧振蕩器、單穩態觸發器與施密特觸發器。 555定時器應用：利用555電路構成多種波形發生器。 小型系統設計：數字鐘、智力競賽搶答器、電子秒表、交通燈控制器、拔河游戲機等。這些實驗綜合運用了計數、譯碼、顯示、脈沖控制等多種知識。
3. 創新拓展實驗（需選配模塊）
數據轉換：完成D/A和A/D轉換器實驗。 EDA技術：利用FPGA/CPLD進行數字系統設計，如用硬件描述語言（VHDL/Verilog）實現數字鐘、頻率計等，實現軟硬件協同設計。
三、數字電路實驗箱的教學應用價值與選型建議
教學應用價值
理論與實踐結合：將抽象的數字邏輯概念轉化為可視、可測的物理現象，加深理解。 工程素養培養：通過從芯片手冊解讀、電路搭建到系統調試的全過程，培養學生的工程思維和解決問題的能力。 分層次教學：實驗項目覆蓋基礎到綜合，能滿足不同層次學生的學習需求，并為學有余力的學生提供創新空間。
選型與使用建議
安全性與可靠性：確保電源保護功能完善，接插件堅固耐用，接觸良好。 靈活性與擴展性：實驗區是否足夠開放，IC插座種類和數量是否滿足教學大綱要求，是否提供未來升級FPGA等功能的接口。 配套資源：是否提供詳細、準確的實驗指導書、原理圖及優質的技術支持。
