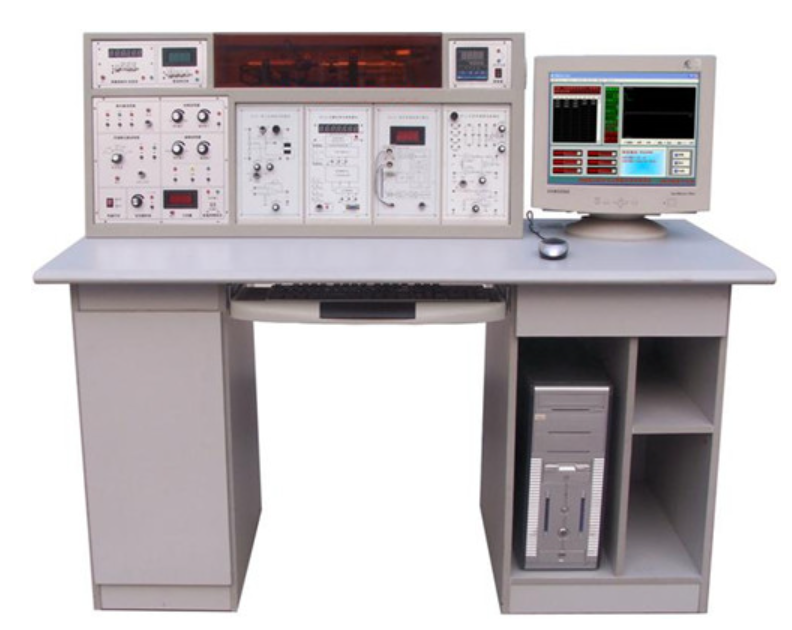

傳感器與檢測技術實驗裝置

傳感器與檢測技術實驗裝置

一、概述與教學定位

傳感器與檢測技術實驗裝置 是我司最新推出的高性能教學設備，適用于傳感器及相關學科的實驗教學。該裝置覆蓋多門核心課程，包括"傳感器原理與應用"、"自動檢測技術"、"工業自動化儀表與控制"等，滿足不同層次專業的教學需求。通過模塊化設計，傳感器與檢測技術實驗裝置 可實現從基礎驗證到綜合創新的全面實驗，幫助學?？焖匍_設實驗課，優化實驗室資源配置。本裝置強調實踐性與安全性，是培養工程技能的理想選擇。

二、實驗項目詳解：覆蓋50余項傳感器應用

傳感器與檢測技術實驗裝置 支持豐富的實驗項目，分為基礎與創新兩類，確保教學循序漸進：

• 基礎實驗項目：包括金屬箔式應變片單臂/半橋/全橋性能實驗、差動變壓器性能實驗、電容式傳感器位移特性實驗等，幫助學生掌握傳感器基本原理。例如，實驗六"直流全橋的應用——電子秤實驗"通過實際稱重加深理解。

• 高級與思考實驗：帶號項目如熱電偶冷端溫度補償實驗、光纖傳感器測速實驗等，由學生自主組建，培養創新能力?？傆嫿?0項實驗，使傳感器與檢測技術實驗裝置* 成為全面的教學平臺。

• 電學傳感器實驗：如應變片、霍爾式傳感器實驗，側重電信號處理。

• 熱學與光學實驗：如熱電偶、光電傳感器實驗，擴展溫度與光學應用。

• 動態測量實驗：如振動、轉速測量，結合轉動源與振動源。

三、核心特點與設計優勢

傳感器與檢測技術實驗裝置 具有以下突出特點，確保教學高效安全：

• 安全與可靠性：實驗用電設有漏電保護及短路保護，直流電源配備故障顯示功能。專用連接線采用彈性接觸設計，電阻小，避免教學事故。這些設計使傳感器與檢測技術實驗裝置 符合教育安全標準。

• 模塊化與拓展性：傳感器處理電路采用掛件式模塊化設計，傳感器獨立安裝，學校可根據需求增減實驗項目。結構接近工業傳感器，精度高，便于計算機分析，支持新產品拓展，保持傳感器與檢測技術實驗裝置 的先進性。

• 高精度與集成化：穩壓電源紋波系數小，頻率/轉速表采用等精度設計，直流電壓表多量程可調。主控臺分塊式結構，接線方便，面板示意清晰，傳感器采用進口透明材料，直觀展示內部原理。

• 全配套支持：從傳感器、儀表到氣源、振動源等配套齊全，尺寸1450×700×1230 mm3，布局合理。傳感器與檢測技術實驗裝置 的一體化設計減少額外采購，降低實驗室成本。

四、技術參數與配置詳情

傳感器與檢測技術實驗裝置 的技術參數精準匹配教學需求：

• 電源與環境：輸入電源AC220V±5%、50±1Hz，額定電流≤5A，工作溫度-5℃～40℃，濕度＜75%（25℃），適應多種實驗室環境。

• 關鍵組件參數：

• 多路直流電源：±15V、+5V等，過流保護，故障顯示。

• 信號源：音頻0.4kHz～10kHz，低頻1Hz～30Hz。

• 測量儀表：頻率/轉速表測量范圍1~100000轉/分，電壓表0～20V，精度高。

• 溫度與轉動控制：溫度源PID調節，精度0.5級；轉動源0～2400轉/分。

裝置配置包括主控臺、實驗桌、處理電路模塊（如SM-1公共模塊至SM-19光柵傳感器模塊），數據采集卡支持USB接口、12位A/D轉換，軟件具備虛擬儀表功能。這種配置使傳感器與檢測技術實驗裝置 實現軟硬件結合，提升教學效率。
