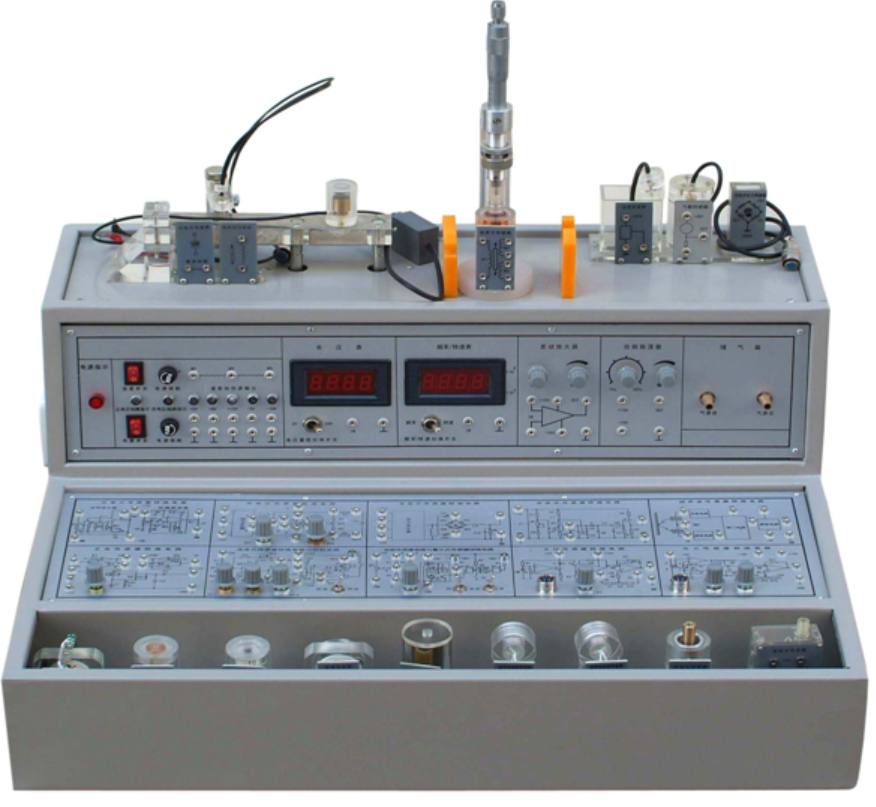

傳感器綜合實驗臺

傳感器綜合實驗臺

一、概述與教學定位

傳感器綜合實驗臺 是我司最新推出的高性能教學設備，支持多門課程實驗，如“傳感器原理與應用”、“自動檢測技術”、“工業自動化儀表與控制”等。該實驗臺適應不同專業層次，為新建或擴建實驗室提供理想解決方案，能快速提升實驗課開設效率。通過集成化設計，傳感器綜合實驗臺 實現了從基礎理論到高級控制的全面覆蓋，是培養工程實踐能力的優選工具。

二、核心技術參數

傳感器綜合實驗臺 的技術參數經過精密優化，確保教育應用的可靠性與安全性：

• 電源與功耗：輸入電源為AC220V±5%、50±1Hz，額定電流≤5A，功耗100VA，提供穩定能源支持。直流電源包括±5V和±15V輸出，穩壓系數±1%，電壓紋波≤10mV，保證實驗數據準確性。

• 測量精度：非線性誤差≤5%，測量精度≤1%，輸出電流1A，滿足高精度傳感器實驗需求。工作環境適應性強，相對溫度-5℃～40℃，相對濕度＜85%（25℃）。

• 物理規格：實驗臺外形尺寸610×500×400mm，結構緊湊，便于實驗室布局。這些參數使傳感器綜合實驗臺 在多種教學場景中均表現出色。

三、主控臺功能詳解

主控臺是傳感器綜合實驗臺 的核心，集成了多種實用功能：

• 電源與保護：提供四組直流穩壓電源（±5V、±15V），具備短路保護功能，確保操作安全；另配二組加熱源，支持溫度相關實驗。

• 信號發生器：低頻信號發生器（1Hz-30Hz連續可調，Vp-p值10V）和音頻信號發生器（0.4KHz-10KHz可調，輸出電壓0VP~10VP），最大輸出電流0.5A，適用于各類傳感器激勵。

• 放大與測量：差動放大器通頻帶0-10KHz，增益1-150倍，可靈活接成同相、反相或差動結構。數字式電壓表（量程±2V、±20V，精度1%）和頻率/轉速表（測量范圍1-9999 Hz或r/min），提供高精度數據讀取。

• 控制與調節：高精度溫度控制PID調節儀支持人工智能調節，機械式壓力表（0-40Kpa，精度2%）和手動氣壓源（0-40Kpa）擴展了壓力實驗能力。這些功能使傳感器綜合實驗臺 成為多功能教學平臺。

四、三源部分與數據采集

傳感器綜合實驗臺 的三源部分增強實驗多樣性：

• 熱源：16V交流電源加熱，溫度控制范圍0~150℃，用于熱敏傳感器實驗。

• 轉動源：0-12V直流電源驅動，轉速可調0~2400轉/分，支持速度與位移檢測。

• 振動源：振動頻率1-30Hz，共振頻率12Hz左右，用于動態傳感器研究。

數據采集卡及處理軟件采用12位AD轉換，支持RS232和USB接口，分辨率1/22048，采樣周期1m-100ms。軟件提供友好界面，實現實驗編輯、數據采集、曲線分析和打印功能，提升了傳感器綜合實驗臺 的智能化水平。
