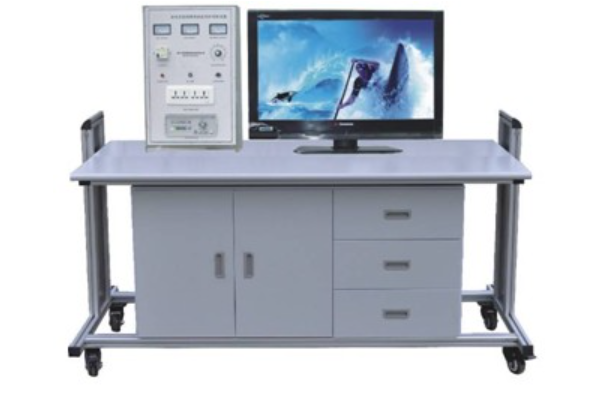

液晶音視頻維修技能實訓考核裝置

液晶音視頻維修技能實訓考核裝置

液晶音視頻維修技能實訓考核裝置是一款專為職業教育和技能培訓設計的高端教學設備。該裝置嚴格遵循中華人民共和國勞動和社會保障部發布的《"家用電子產品維修工"職業技能實訓和鑒定設備技術規范》，充分結合現代職業教育需求，適用于高職院校、職業學校的應用電子技術、電子電器應用與維修等專業課程，如電視機原理與維修、家用電子產品原理與維修等實訓教學。此外，液晶音視頻維修技能實訓考核裝置也廣泛用于技工學校、職業培訓學校、職教中心及鑒定站/所的家電類專業培訓，支持音視頻類維修實操練習，以及中級、高級工的技能鑒定考核，是提升學生動手能力和職業素養的核心工具。

一、產品概述與技術優勢

液晶音視頻維修技能實訓考核裝置以實踐為導向，集成先進音視頻技術，模擬真實維修場景。該裝置不僅幫助學生掌握液晶電視、音頻設備等家用電器的維修技能，還通過智能考核系統強化故障診斷能力。產品設計注重安全性與實用性，適用于多種教學環境，確保學員在安全條件下進行高頻次實操，快速提升液晶音視頻維修技能水平。作為一款綜合實訓裝置，它支持從基礎原理到高級故障排查的全流程學習，是培養家電維修人才的理想平臺。

二、技術性能參數

液晶音視頻維修技能實訓考核裝置具備卓越的技術性能，確保穩定運行和高效教學：

• 輸入電源：?jiǎn)蜗嗳€制AC220V±10% 50HZ，適應常見電網環境。

• 工作環境：溫度范圍-10℃～+40℃，相對濕度＜85%（25℃），保證設備在多種氣候條件下可靠工作。

• 整機容量：＜300VA，節能高效，降低運營成本。

• 安全保護：動作電流≤30mA、動作時間≤0.1s，提供過流和漏電保護，確保師生安全。

• 外形尺寸：150cm×70cm×135cm，結構緊湊，便于實驗室布局。

• 智能管理系統：集成密碼開機和定時關機功能，增強設備管理效率，適合現代化實訓室使用。

這些技術指標使液晶音視頻維修技能實訓考核裝置成為一款高性能、高安全性的教學設備，滿足長期高強度實訓需求。

三、系統組成詳解

液晶音視頻維修技能實訓考核裝置由四大核心部分組成，每部分均針對實訓優化設計：

實訓控制屏

采用鐵質雙層亞光密紋噴塑結構，搭配鋁塑面板，耐用美觀?？刂破良梢韵聠卧?/p>

• 交流電源：提供市電不隔離輸出220V 50HZ和隔離變壓器輸出220V 50HZ、14.5V 50HZ，均帶過流保護，確保電源安全。

• 直流電源：輸出±16V/+12V，支持多種電路實驗。

• 彩色信號發生器：輸出信號頻率覆蓋第12頻道，支持圓、點、格、黑白格、彩色等16種電視信號形式，可通過按鍵直接切換；提供視頻、伴音（中頻6.5M）和射頻輸出接口，信號制式為PAL-D/K，模擬真實電視信號環境。

• 智能考核接口單元：包括答題器接口、PC機串行接口和彩電模塊接口，便于連接考核系統。

液晶顯示器

配備32寸液晶顯示屏，對比度600:1，亮度500cd/m2，反應時間＜16ms，顯示效果清晰流暢，適用于高清音視頻維修實訓。

實訓組件

裝置核心包括液晶彩電模塊和智能實訓考核系統：

• 液晶彩電實訓模塊：涵蓋智能故障轉換接口、開關穩壓電路、逆變器背光驅動電路、遙控及本機鍵盤控制、視頻信號處理、音頻輸出、AD模數轉換等單元，內置設故排故系統，支持電腦隨機設置故障點，實現互動式學習。

• 智能實訓考核系統：功能全面，可監控1-126臺考核臺，預設20多個故障點；支持發卷、收卷、單臺或全部清零、自動檢測通訊聯機；可生成成績單、統計考核數據，并設有密碼保護、打印功能和答題次數限制；學生通過智能答題器與教師交互，提升考核效率。

實訓桌

采用鋼木落地臺式結構，桌面為防水、防火、耐磨高密度板，堅固美觀。設有抽屜和柜門，方便存放工具和資料，優化實驗室空間布局。

該系統的模塊化設計使液晶音視頻維修技能實訓考核裝置靈活易用，支持個性化教學。

四、實訓項目列表

液晶音視頻維修技能實訓考核裝置支持豐富的實訓項目，涵蓋常見故障類型，幫助學員掌握核心維修技能：

1. 功放輸出芯片局部損壞或揚聲器損壞維修實訓。

2. 主板+12V電源丟失故障診斷與修復。

3. 紅外接收頭損壞排查與更換練習。

4. 紅外接收頭電源丟失問題處理。

5. 高頻頭損壞檢測與維修實操。

6. 按鍵開關損壞故障模擬與解決。

7. 顯示器背光電源電路故障分析與修復。

8. CPU正5V電源丟失診斷訓練。

9. 顯示器背光電源控制信號丟失排查。
