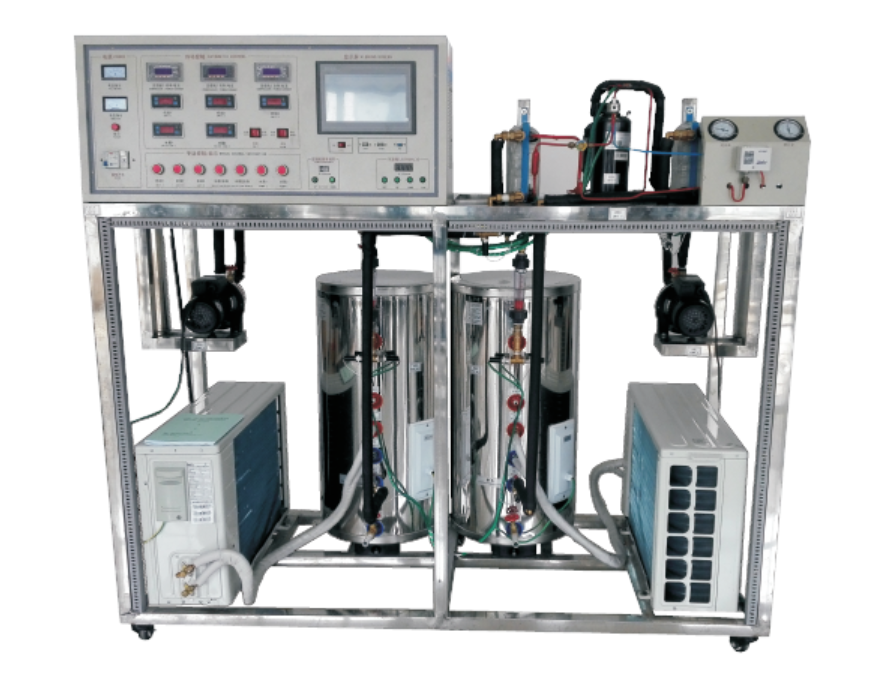

一、熱泵-壓縮機性能實驗系統概述

熱泵-壓縮機性能實驗系統采用熱平衡法測量熱泵與制冷壓縮機的性能，核心組件包括制冷壓縮機、蒸發器、冷凝器、恒溫水箱和電子膨脹閥等。系統通過傳感器和檢測儀表實時采集溫度、壓力、流量、功率等參數，結合數據采集板卡和計算機測控軟件，實現動態顯示、性能測試和數據分析。熱泵-壓縮機性能實驗系統支持學生設計型與創新型實驗，強化了其實用性和拓展性，是培養節能技術人才的理想平臺。

二、熱泵-壓縮機性能實驗系統的主要特點

熱泵-壓縮機性能實驗系統具有以下突出特點，確保其高效性和靈活性：

1. 模塊化設計：壓縮機可更換，冷媒（如潤滑油）可替換，管路支持清洗，方便維護和升級。

2. 智能控制：電子膨脹閥可編程控制，驗證多種算法，提升自動化水平；系統集成直流變頻壓縮機，手動與自動控制結合，優化操作體驗。

3. 數據管理：冷媒物性參數以電子表格形式存儲于數據庫，便于調用；抽氣和充灌裝置實現精準調控，增強熱泵-壓縮機性能實驗系統的可靠性。

4. 安全穩定：配備多重保護機制，如高低壓保護、過載保護和化霜功能，確保熱泵-壓縮機性能實驗系統長期安全運行。

   這些特點使熱泵-壓縮機性能實驗系統在教學中兼具直觀性和先進性。

三、熱泵-壓縮機性能實驗系統的技術參數

熱泵-壓縮機性能實驗系統的技術參數詳細如下，體現其高性能標準：

• 輸入電源：單相三線～220V±10%，50Hz

• 工作環境：溫度-10℃～+40℃，相對濕度＜85%(25℃)，海拔＜4000m

• 裝置容量：≤5kVA

• 制冷劑：R134

• 制熱量：4kW

• 重量：200kg

• 外形尺寸：約180cm×70cm×164cm

• 安全保護：漏電壓、漏電流過流保護，符合國家標準

  這些參數確保了熱泵-壓縮機性能實驗系統在多種環境下的適用性和耐用性。

四、熱泵-壓縮機性能實驗系統的主要配置

熱泵-壓縮機性能實驗系統的配置全面，涵蓋核心部件和輔助設備：

1. 保護系統：高低壓保護、過載保護、缺相保護和化霜功能，保障系統穩定運行。

2. 熱交換組件：優質銅件鍛造的熱交換器和不銹鋼水箱，提升熱效率與耐久性；系統采用工業級空氣源熱泵熱水機組，與實際應用接軌。

3. 管路與儀表：管路顏色編碼（高壓管紅色，低壓管藍色），加裝壓力保護器和可視鏡；配置電壓表、電流表、溫度表等，實時監控狀態。

4. 流量控制系統：電子膨脹閥實現精確流量調節，支持手動/自動模式；多點溫度檢測和數碼管顯示器，方便調試和查詢。

5. 關鍵部件：冷凝器、殼管換熱器、板式蒸發器、電子渦輪流量計、不銹鋼水泵和變頻控制模塊，確保熱泵-壓縮機性能實驗系統的高精度數據采集。

   這套配置使熱泵-壓縮機性能實驗系統成為一個集成化、多功能的實訓平臺。

五、熱泵-壓縮機性能實驗系統的實驗功能

熱泵-壓縮機性能實驗系統支持豐富的實驗功能，提升學員的實操能力：

1. 性能測試：進行標準工況下的制冷量、制熱量實驗，計算能效比。

2. 參數分析：模擬系統參數變化對性能的影響，動態顯示數據并生成曲線。

3. 壓縮機評估：支持定頻和變頻壓縮機性能測試，結合電子膨脹閥調試，優化系統控制。

4. 演示與觀察：展示制冷循環和熱泵過程，直觀了解工質狀態變化。

   這些功能使熱泵-壓縮機性能實驗系統成為研究節能技術和壓縮機優化的核心工具。
